伺服电动缸结构解析，精密传动的核心设计

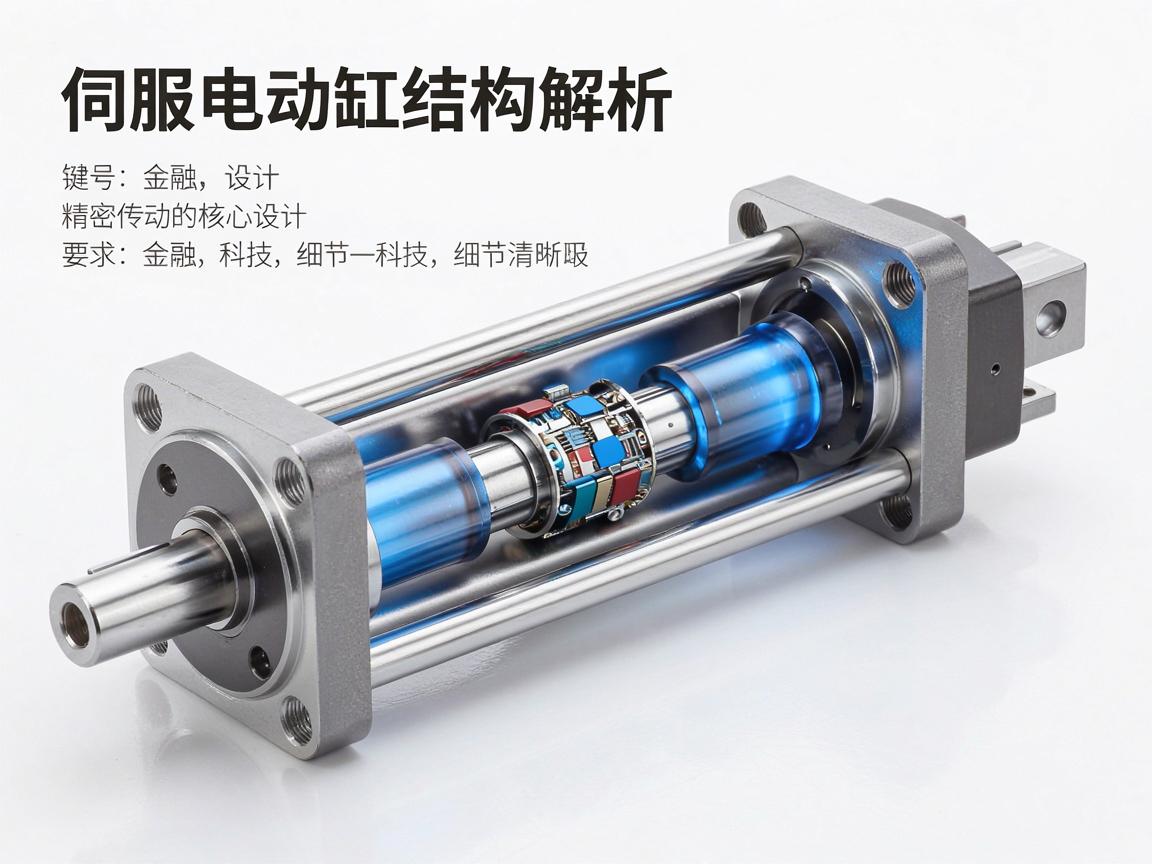

，伺服电动缸作为精密传动的核心执行元件，其结构主要由伺服电机、高精度滚珠丝杠/行星滚柱丝杠、缸体、导轨及编码器等关键部件组成，其核心设计在于将伺服电机的旋转运动，通过丝杠副高效转化为直线运动，丝杠副的精密加工保证了极小的背隙与高刚性，配合编码器实现闭环控制，从而达成高精度定位与动态响应，缸体与内置导轨则确保了运动的平顺性与负载能力，这种模块化、高集成度的设计，相比传统液压或气动系统，在控制精度、节能环保及维护便捷性上具备显著优势，广泛应用于工业自动化与高端装备领域。

1. 伺服电机：作为动力源，伺服电机能够提供精确的转速与转矩控制，配合内置编码器实现闭环反馈，从而确保位置、速度及力矩的精准输出。
2. 滚珠丝杠副：负责将电机的旋转运动转化为直线运动，其采用滚珠循环设计，具有摩擦系数低、传动效率高的特点，能够实现高精度定位。
3. 导向机构：通常采用直线导轨或滑动轴承，确保活塞杆在运动过程中保持稳定的直线轨迹，有效减少侧向力对丝杠的影响。
4. 活塞杆与缸体：活塞杆作为输出部件，直接连接负载；缸体通常采用高强度铝合金或钢材，兼具轻量化与刚性，适用于不同工况需求。
5. 密封与润滑系统：密封件可有效防止灰尘与水分侵入，润滑系统则保障丝杠与导轨在长期运行中保持稳定状态。
6. 位置反馈装置：内置或外置的编码器、磁栅尺或光栅尺，能够实时监测活塞杆的实际位置，形成闭环控制，提升控制精度。

---

结构设计的核心要点

传动效率与刚性平衡

伺服电动缸的结构设计需要在传动效率与系统刚性之间取得平衡,滚珠丝杠虽然效率高，但轴向刚度相对较低；而滚柱丝杠或行星滚柱丝杠则在承受高负载时表现更为优异，实际应用中，需根据负载特性、速度与加速度要求，选择合适的丝杠类型。

导向方式的选择

导向结构直接影响电动缸的侧向承载能力与运动精度,常见的导向方式包括：

• 内置滑动轴承：结构紧凑，适用于中小负载场景。
• 外置直线导轨：具有更高的刚性与承载能力，适合大负载或长行程应用。

电机与丝杠的连接方式

• 直连式：电机通过联轴器直接驱动丝杠，结构简单、响应迅速，适用于高精度定位场合。
• 皮带或齿轮传动：通过减速机构实现扭矩放大或速度匹配，适用于需要大转矩或特定速比的场景。

密封与防护等级

根据工作环境（如粉尘、湿度、腐蚀性气体等），电动缸需选择相应的防护等级（如IP54、IP65），密封设计的优劣直接影响电动缸的使用寿命与运行可靠性。

---

伺服电动缸的典型结构类型

折返式电动缸

电机与缸体平行布置,通过同步带或齿轮将动力传递至丝杠，该结构轴向长度较短，适合空间受限的安装场合。

直推式电动缸

电机与丝杠同轴安装,结构紧凑，传动效率高，广泛应用于精密定位系统。

一体化电动缸

将伺服电机、编码器、控制器与执行机构高度集成，减少外部接线与空间占用，适用于工业机器人、AGV等现代智能装备。

---

结构设计对性能的影响

• 精度：丝杠导程精度、编码器分辨率及导向机构的间隙控制，共同决定了电动缸的重复定位精度。
• 速度与加速度：电机功率、丝杠导程与传动比的设计，直接影响最大速度与动态响应能力。
• 寿命与可靠性：合理的润滑设计、密封形式及材料选择，是延长电动缸使用寿命的关键因素。
• 噪音与振动：丝杠表面光洁度、轴承质量与装配工艺，均会影响电动缸的运行噪声与振动水平。

---

伺服电动缸的结构设计是一门融合机械、电子与控制的多学科系统工程，深入理解其核心部件的功能与相互配合关系，是合理选型、优化设计与故障诊断的基础，随着工业自动化向高精度、高动态与智能化方向不断演进，伺服电动缸的结构也将持续优化与创新，推动制造装备迈向更高水平。
