伺服电动缸内部结构解析，精密传动背后的机械与电子融合
伺服电动缸的核心结构由精密滚珠丝杠、高刚度导向系统、伺服电机及智能控制系统组成，其工作原理为：伺服电机通过联轴器驱动滚珠丝杠旋转，借助丝杠螺母副将旋转运动转化为推杆的直线运动，实现高精度位移控制，滚珠丝杠的低摩擦特性与预紧设计保障了传动效率与反向间隙消除，而内置的编码器实时反馈位置信号至伺服驱动器，形成闭环控制，缸体内部设有防转机构与润滑系统，确保高速往复运动下的稳定性与寿命，这种机电深度融合，使电动缸在推力、速度与定位精度上达到亚微米级，成为工业自动化领域的核心执行元件。

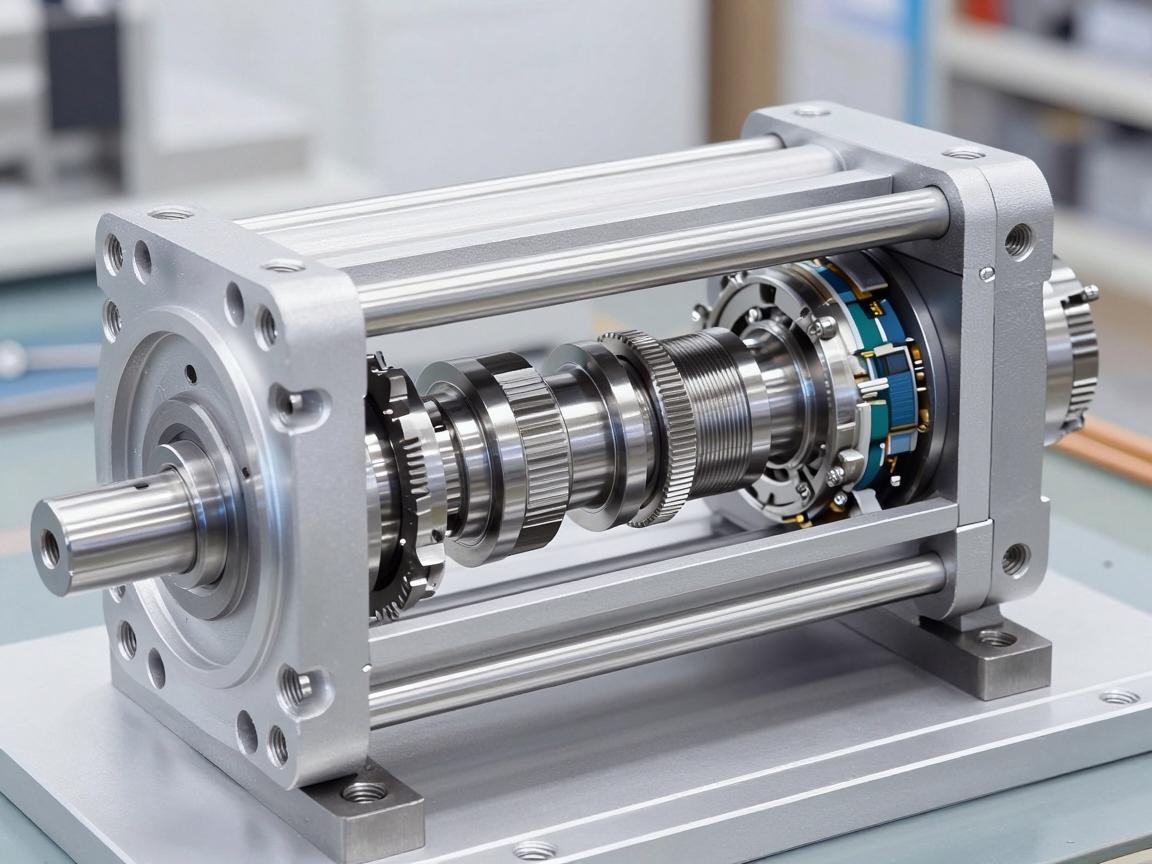

伺服电动缸内部结构解析：精密传动背后的机械与电子融合
在现代工业自动化领域，伺服电动缸作为一种高精度、高效率的直线执行元件，正逐步取代传统的液压缸与气动缸，广泛应用于机器人、航空航天、汽车制造、医疗器械及精密加工等行业，要实现精准的位置控制、稳定的速度输出以及高动态响应能力，伺服电动缸的内部结构起着决定性作用，本文将从机械组件与电气系统两个维度,系统剖析伺服电动缸的内部构造及其工作原理。
伺服电动缸的基本组成
伺服电动缸的核心设计思路，是将伺服电机的旋转运动，通过精密传动机构高效转化为直线运动,其内部结构主要由以下几个关键部件组成：
-
伺服电机
通常采用永磁同步伺服电机（PMSM）或交流伺服电机作为动力来源，电机内部集成高分辨率编码器，能够实时反馈转子位置、转速与转矩,为闭环控制提供精确的基础数据。 -
传动机构
电动缸内部的传动方式主要有三种：滚珠丝杠副、行星滚柱丝杠副以及同步带传动，滚珠丝杠因其传动效率高（可达90%以上）、摩擦系数低、定位精度高，应用最为广泛，而行星滚柱丝杠则更适用于重载、高刚度与长寿命要求的极端工况。 -
导向机构
为确保直线运动的平稳性与方向性，电动缸内部通常设有直线导轨或滑动轴承，在高精度应用中，多采用交叉滚子导轨或精密线性导轨,以最大限度减少运动间隙与偏摆。 -
缸体与推杆
缸体通常采用高强度铝合金或钢材制造，内部精加工有安装传动副、导向件及密封件的精密孔系，推杆（即与螺母相连的移动轴）与负载端连接，表面常经镀铬或渗氮处理，以提高耐磨性、抗腐蚀性与密封性能。 -
密封与润滑系统
为防止灰尘、切削液等杂质侵入缸体内部，并确保长期运行的润滑效果，电动缸内部设计有密封圈、防尘圈以及脂润滑或油润滑通道,保障设备的可靠性与使用寿命。 -
位置反馈传感器
除电机编码器外，部分高精度电动缸还会在推杆端部安装光栅尺、磁栅尺或直线位移传感器，实现全闭环位置反馈,从而进一步提升定位精度与重复定位能力。
内部结构详细解析：以滚珠丝杠式伺服电动缸为例
为了更直观地理解其内部结构,我们可以将一款典型的滚珠丝杠伺服电动缸拆解为以下几个层级：
电机端：动力输入与反馈集成
伺服电机的转子通过联轴器或直接与滚珠丝杠连接，电机后端盖内嵌编码器，用于实时监测转子位置，当电机通电旋转时，编码器将角度信号传送至驱动器，驱动器根据控制指令精确调整电流与相位,实现速度与转矩的精准控制。
传动箱体：力与运动的转换
电机轴通过同步带或直接耦合方式驱动滚珠丝杠旋转，丝杠螺母固定在推杆内部，当丝杠旋转时，螺母沿丝杠轴线移动，从而推动推杆完成直线运动，滚珠丝杠副中的滚珠在丝杠与螺母的螺旋滚道间循环滚动，将滑动摩擦转化为滚动摩擦，显著降低阻力与磨损,提升了传动效率与使用寿命。
导向与承载结构
推杆外圆与缸体内壁之间设有导向套或直线轴承，确保推杆在运动过程中不发生旋转与偏摆，针对重载或长行程电动缸，常采用“双导轨+滑块”的结构，推杆通过连接板与滑块固定，滑块沿导轨滑动，承受径向载荷与倾覆力矩,保证运动的高刚度与稳定性。
密封与防尘设计
在推杆伸出缸体的位置，安装有唇形密封圈与防尘刮板，密封圈防止缸内润滑脂泄漏，防尘刮板则有效阻挡外部杂质进入，部分电动缸还在缸体两端设置防撞缓冲垫,防止推杆过度伸缩而损坏内部结构。
电气接口与传感器
缸体底部或侧面预留有编码器、温度传感器、限位开关等接线端口，限位开关通常采用磁感应式或机械式，用于检测推杆极限位置，防止过冲，集成式伺服电动缸还包含制动器（电磁刹车），在断电时自动锁紧推杆,实现安全自锁功能。
内部结构的创新趋势
随着应用需求的不断升级,伺服电动缸的内部结构也在持续演进：
- 集成化：将伺服电机、编码器、驱动器与传动机构高度集成，显著缩小体积，简化布线,提升系统整体可靠性。
- 高刚度设计：采用双螺母预紧滚珠丝杠、交叉滚柱导轨等先进结构，有效消除反向间隙，提高系统刚性,满足高速高精度加工需求。
- 高密封技术：开发金属波纹管密封或磁性流体密封，适应高温、高真空、强腐蚀等极端环境。
- 智能传感：在推杆内部嵌入力传感器、加速度计等元件，实现多物理量感知,支持预测性维护与智能化运行。
伺服电动缸之所以能够在工业自动化中扮演关键角色，根本原因在于其内部精密的机械结构与高响应的电气控制系统实现了深度融合，从伺服电机的旋转，到滚珠丝杠的直线转换，再到导向与密封系统的稳健支撑，每一个零部件都经过严格设计与选型，深入理解伺服电动缸的内部结构，不仅是设备选型与调试的基础，更是推动工业设备迈向智能化、高效化的重要一步。
