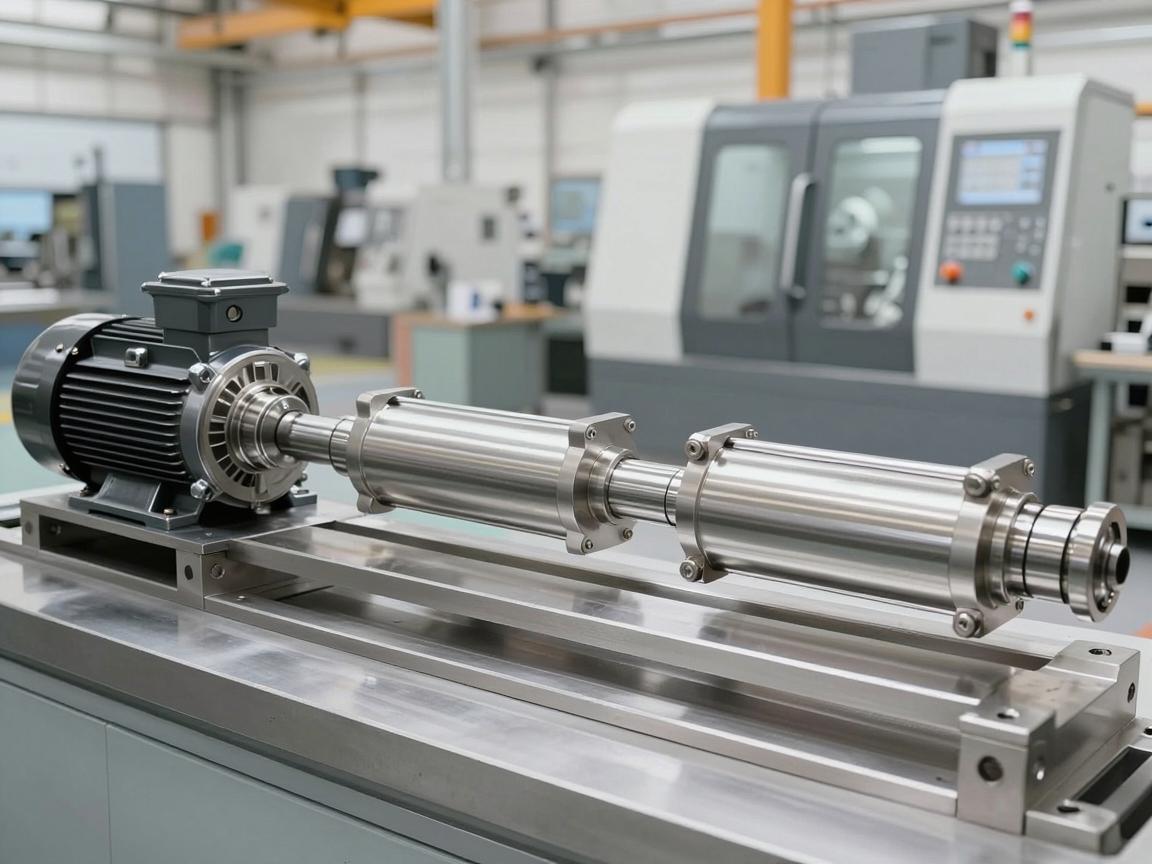

电动缸工作原理，从电机到直线运动的精密转换
电动缸的核心工作原理是将电机的旋转运动转化为直线运动，实现精密的位移控制，其过程如下：伺服或步进电机通过联轴器驱动丝杆旋转，丝杆上的螺母在滚珠或滑动副作用下沿轴向移动，从而带动推杆做直线伸缩运动，电机内置的编码器实时反馈位置与速度信号至控制器，形成闭环调节，确保定位精度与重复性，通过调整电机转速、导程参数及限位传感器，电动缸可输出可变的推力与速度，并具备过载保护功能，这一转换机制摒弃了液压/气动系统的复杂管路，仅依靠机械传动与电气控制，实现了高能效、低噪音的精密直线驱动。
深入拆解：伺服电动缸如何实现精密直线运动？
在现代工业自动化领域中,电动缸作为一种将旋转运动高效转化为直线运动的精密执行元件，正获得越来越广泛的应用，从工业机器人的灵活关节，到精密的医疗设备；从自动化产线上的推拉动作，到模拟驾驶平台的姿态控制，电动缸凭借其结构紧凑、控制精准、维护简便等显著优势，正在逐步替代传统的气缸和液压缸，电动缸究竟是如何工作的？其内部结构又蕴含着哪些精妙的科学原理？本文将带您深入拆解电动缸的工作机制。
电动缸的核心结构：三大关键部件
要理解电动缸的工作原理,首先需要认识其三大核心组成部分：
- 伺服电机：作为整个系统的动力源，它负责输出旋转运动，通常采用高精度的伺服电机或步进电机，能够根据控制系统的指令，实现对转速、转矩和角度的精准调节。
- 传动机构：这是实现运动形式转换的关键，最常用的是滚珠丝杠或行星滚柱丝杠，它们负责将电机的旋转运动，精确地转变为直线运动。
- 导向与壳体：包括内管、外管、导向键或直线导轨等组件，它们的作用是保证活塞杆在伸缩过程中保持严格的直线运动轨迹，并有效承受来自外部的径向和轴向负载，确保运动的稳定性和精度。
许多高端的电动缸还会内置位置传感器（如编码器或磁致伸缩位移传感器），用于实时监测活塞杆的精确位置，从而构成闭环控制系统，实现更高的定位精度。
电动缸的工作原理：从旋转到直线的精密转化
电动缸的工作过程可以清晰地分为两个阶段：电机驱动阶段和丝杠转化阶段。
电机驱动阶段
当控制系统向伺服电机发送指令（包含目标转速、旋转方向、目标位置等参数）后，电机开始精确旋转，电机的输出轴通过联轴器、同步带轮等传动部件，与丝杠的螺杆直接相连，从而将电机的旋转动力平稳、高效地传递给丝杠。
丝杠转化阶段
这是电动缸实现运动形式转换的核心环节,以应用最广泛的滚珠丝杠为例，其转化过程如下：
- 滚动摩擦替代滑动摩擦：当螺杆旋转时，其表面螺旋沟槽内精密排布的滚珠开始滚动，这些滚珠在螺杆与螺母之间滚动，将传统的滑动摩擦转化为极低阻力的滚动摩擦。
- 螺母直线运动：滚珠的滚动作用力推动螺母沿着螺杆的轴向方向移动（前进或后退），由于螺母与活塞杆是固定连接的，因此螺母的直线运动便直接带动活塞杆进行伸缩。
- 循环回路与高传动效率：滚珠在循环回路中不断滚动，返回再进入沟槽，形成持续的循环，这种设计极大地降低了传动阻力，使电动缸的传动效率可高达90%以上，并显著延长了使用寿命。
对于需要承受极高负载或运行在极端恶劣工况下的应用场景,通常会采用行星滚柱丝杠，其原理与滚珠丝杠类似，但使用多个带有精密螺纹的滚柱代替了球形的滚珠，这使得丝杠副拥有更大的接触面积和更高的承载能力，不过结构也更复杂，成本相应更高。
运动控制：开环与闭环
- 开环控制：系统仅向电机发送运动指令，不检测和反馈实际运动位置，这种方式结构简单、成本低，但精度有限，适用于对定位精度要求不高的场合。
- 闭环控制：这是实现高精度控制的基础，电机内置的编码器会实时记录电机的旋转角度，并换算出活塞杆的位移量，在更高级的系统中，直线位移传感器会直接测量活塞杆的实际位置，并将数据反馈给控制器，控制器将实际位置与目标位置进行比较，若有偏差，则立即修正电机指令，从而实现亚毫米级甚至更高精度的定位控制。
关键原理细节：如何保证精度与长寿命？
- 预压消除间隙：滚珠丝杠副常采用“双螺母预压”的结构，通过弹簧或垫片在双螺母之间施加预紧力，从而消除丝杠与螺母间的轴向间隙，这确保了当电机反向运动时，活塞杆能立即响应，不会出现“空行程”或“死区”，从而保证了极高的重复定位精度。
- 润滑与密封：电动缸内部会加注专用的润滑脂，以减小各运动部件间的摩擦力，降低磨损，外部采用高质量的防尘密封圈，有效防止灰尘、金属屑等污染物进入丝杠系统，确保其在恶劣环境下也能可靠运行并延长寿命。
- 自锁特性：普通的滚珠丝杠并不具备自锁能力（即外力可推动丝杠反转），为了实现断电保持位置的功能，某些电动缸会采用梯形丝杠（因其摩擦力矩较大，可实现自锁），或为电机配备电磁制动器，当断电时，制动器自动抱紧电机轴，防止活塞杆在外部负载作用下回缩。
从原理到应用：电动缸的核心优势体现
理解了电动缸的工作原理,我们就能明白它为何能在众多自动化领域中脱颖而出：
- 可控性强：与只能实现两端任意位置停止的气缸不同，电动缸可以在行程内的任意位置精准停止，且其速度、加速度、推力等参数均可通过程序灵活设定。
- 环境友好：电动缸完全避免了液压油泄漏的风险，也没有气动系统产生的噪音，这使得它非常适用于洁净室、食品加工、医疗设备等对清洁度和环境噪音有严格要求的场合。
- 高精度联动：多个电动缸可以组成协同运动系统，通过中央控制器实现精确的同步或差动控制，这是六自由度运动平台、多轴机器人、精密对位系统等复杂应用的基础。
电动缸的工作原理可以简洁地概括为：伺服电机输出旋转动力 → 丝杠副将旋转运动高效转化为螺母的直线运动 → 活塞杆伸缩从而实现外部机械动作。 整个过程通过闭环控制确保高精度，借助滚珠或滚柱丝杠实现高效率与长寿命。
随着伺服控制技术和丝杠加工工艺的不断进步,电动缸已不再是简单的“替代品”，而是成长为工业自动化和智能制造领域的核心执行元件之一，特别是在需要精细力控、精确定位和复杂轨迹规划的先进制造场景中，电动缸正展现出不可替代的独特价值。
展望未来,随着集成化、智能化、网络化趋势的不断推进，电动缸在降低能耗、提升系统响应速度、实现预测性维护等方面仍有巨大的发展潜力，必将进一步推动工业生产方式的深刻变革。
