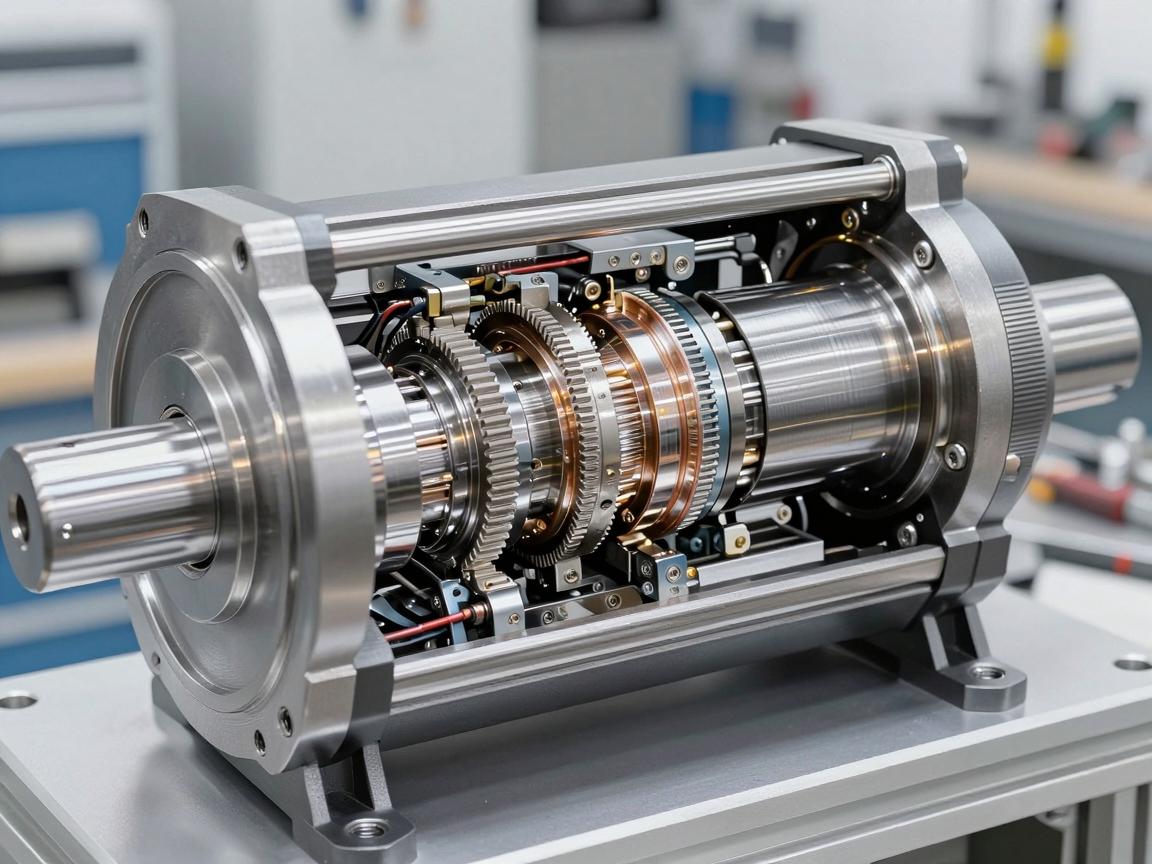

精密驱动的内核，伺服电动缸内部结构解析
精密驱动的核心在于伺服电动缸，其内部结构集成了高精度滚珠丝杠、伺服电机与先进控制系统，电机通过联轴器直接驱动丝杠旋转，带动螺母及活塞杆做精确直线运动，关键组件包括：① 高刚性缸筒与导向系统，确保负载下的运动稳定性；② 内置编码器实时反馈位置与速度，实现闭环控制，定位精度可达微米级；③ 集成制动器与防旋转装置，保障急停或断电时的安全，相比液压或气动系统，伺服电动缸具备响应快、能耗低、维护简便等优势，尤其在自动化产线、机器人及精密装配领域，其刚性、动态性能与寿命均表现卓越，成为现代精密驱动的理想选择。
在现代工业自动化与精密控制领域,伺服电动缸正逐步取代传统的液压与气动执行元件，成为高精度直线运动的核心载体，它能实现毫米级甚至微米级的定位精度、平稳可控的速度以及强大的推力输出，其根本原因在于其内部结构的精密设计与各部件之间的高效协同，从外观上看，伺服电动缸通常呈圆柱形金属体，但其内部却是一个机电深度融合的复杂系统，本文将深入剖析伺服电动缸的内部结构，揭示其高效运转背后的技术奥秘。
从宏观结构来看,伺服电动缸的内部可划分为三大核心模块：动力驱动模块、传动与转换模块以及导向与支撑模块。反馈与传感系统是其实现闭环控制的关键环节。
动力驱动模块：旋转能量的源泉
该模块的核心是伺服电机，与普通交流或直流电机不同，伺服电机内置高分辨率编码器（如旋转变压器或光电编码器），能够实时反馈转子位置、转速及角加速度信号，电机定子绕组采用高性能永磁体或特定励磁方式，在伺服驱动器的精确控制下产生精准的旋转力矩，电机的输出轴通过联轴器或直接与传动模块连接，其动态响应速度、过载能力及调速范围，直接决定了电动缸的整体性能表现。
传动与转换模块：旋转到直线的精妙转换
这一模块堪称电动缸的“心脏”，负责将伺服电机的旋转运动转化为精确的直线运动，目前主要有两种主流技术路线：
-
滚珠丝杠副
这是最常见且应用最广泛的结构，核心部件包括丝杠、螺母及循环其中的滚珠，丝杠表面布满精密磨削或轧制而成的螺旋滚道，当电机驱动丝杠旋转时，嵌在螺母滚道内的滚珠通过回珠器实现循环运动，将滑动摩擦转化为滚动摩擦，这种设计使传动效率高达90%以上，且通过预紧可消除间隙，实现微米级的反复定位精度，在重载或高速应用场景中，还会采用行星滚柱丝杠，它以滚柱替代滚珠，接触面更大，承载力与使用寿命显著提升。 -
行星滚柱丝杠
作为高端配置，其结构更为复杂，丝杠采用多头螺纹设计，螺母内壁布置有多个带螺纹的滚柱，在保持架的引导下，这些滚柱沿丝杠轴线方向做行星运动，由于其采用线接触而非点接触，能够承受数倍于滚珠丝杠的轴向载荷，具有极高的抗冲击性和使用寿命，广泛适用于压机、疲劳测试等重载场景。
导向与支撑模块：确保直线运动的基石
在输出直线运动时,必须克服旋转力带来的偏转倾向，为此，电动缸内部集成了导向系统，常见形式包括：
- 滑动导向：通常采用耐磨材料（如铜合金、工程塑料）制成的衬套与精加工活塞杆配合，成本低，但存在一定摩擦与磨损。
- 滚动导向：采用直线导轨或交叉滚子导轨，导轨固定在缸体内部，滑块与活塞杆连接，滚珠或滚柱在导轨槽内循环运动，实现低摩擦、高刚性的导向，适用于高频率往复运动。
- 无键槽抗扭设计：部分先进设计中，活塞杆采用D形、腰形或带键槽的非圆截面，与缸体端盖的对应形状直接配合，提供抗扭功能，进一步保证运动稳定性。
缸体作为外壳与支撑件，多采用高强度铝合金或钢材，内部精加工以确保各零件之间的同轴度。两端端盖则包含防尘密封圈、导向套及必要的缓冲机构，确保电动缸在复杂环境下的稳定运行。
反馈与传感系统：实现精确控制的眼睛
若无反馈,伺服控制便无从谈起。编码器通常安装在电机尾部或直接集成在丝杠端部，实时监测旋转角度，信号传输至伺服驱动器后，驱动器将其与指令值进行比对，通过PID等算法修正电机电流，从而精确控制丝杠的当前位置，在高端系统中，还会在活塞杆末端加装直线光栅尺，直接测量输出轴的实际位移，消除丝杠间隙、热变形等中间误差，实现全闭环控制，精度可达亚微米级。
辅助部件：确保可靠运行与延长寿命
- 润滑系统：滚珠丝杠副与轴承需定期润滑，部分集成式电动缸配备油嘴或内置油脂储存腔，便于维护。
- 密封系统：缸体与活塞杆之间采用多层防尘圈与唇形密封圈，防止外部粉尘、切削液等侵入，同时防止内部润滑脂泄漏，确保长期稳定运行。
伺服电动缸的内部结构是精密机械、电气驱动、传感技术与材料科学的集大成者，从内部结构来看，伺服电机输出旋转动力，滚珠丝杠或行星滚柱丝杠将其高效转换为直线运动，导向系统确保运动方向的精准性，而编码器则构成闭环反馈回路，正是每一环节的紧密协同，才最终在工业现场呈现出那令人赞叹的“刚柔并济”的运动艺术，深入理解其内部构造，不仅有助于工程师进行合理选型与系统优化，更是迈向高效制造与智能制造的关键一步。
