伺服电动缸内部结构解析，精密动力传输的核心组成
伺服电动缸是一种将伺服电机旋转运动转化为直线运动的精密执行机构，其核心内部结构主要包括伺服电机、传动单元和位置反馈系统。，伺服电机作为动力源，提供精确的转速与扭矩，传动单元通常由高精度行星滚柱丝杠或滚珠丝杠构成，负责将旋转运动高效、低损耗地转换为直线推力，其刚性与精度直接决定了电动缸的负载能力与定位准确性，位置反馈系统则通过内置的高分辨率编码器，实时监测并反馈电机或丝杠的位置信息，形成闭环控制，从而实现微米级的重复定位精度和快速动态响应。，这些核心组件协同工作，使伺服电动缸成为工业自动化中实现高精度、高刚性、高响应直线驱动的关键部件。
伺服电动缸作为现代自动化设备中的核心执行元件,凭借高精度、高效率与高可靠性的突出优势，广泛应用于工业机器人、航空航天、医疗器械等高要求领域，其卓越性能的实现，离不开内部各组件精密的协同设计与高效配合，本文将深入解析伺服电动缸的内部结构，揭示其如何将电机的旋转运动转化为精准、稳定的直线运动。

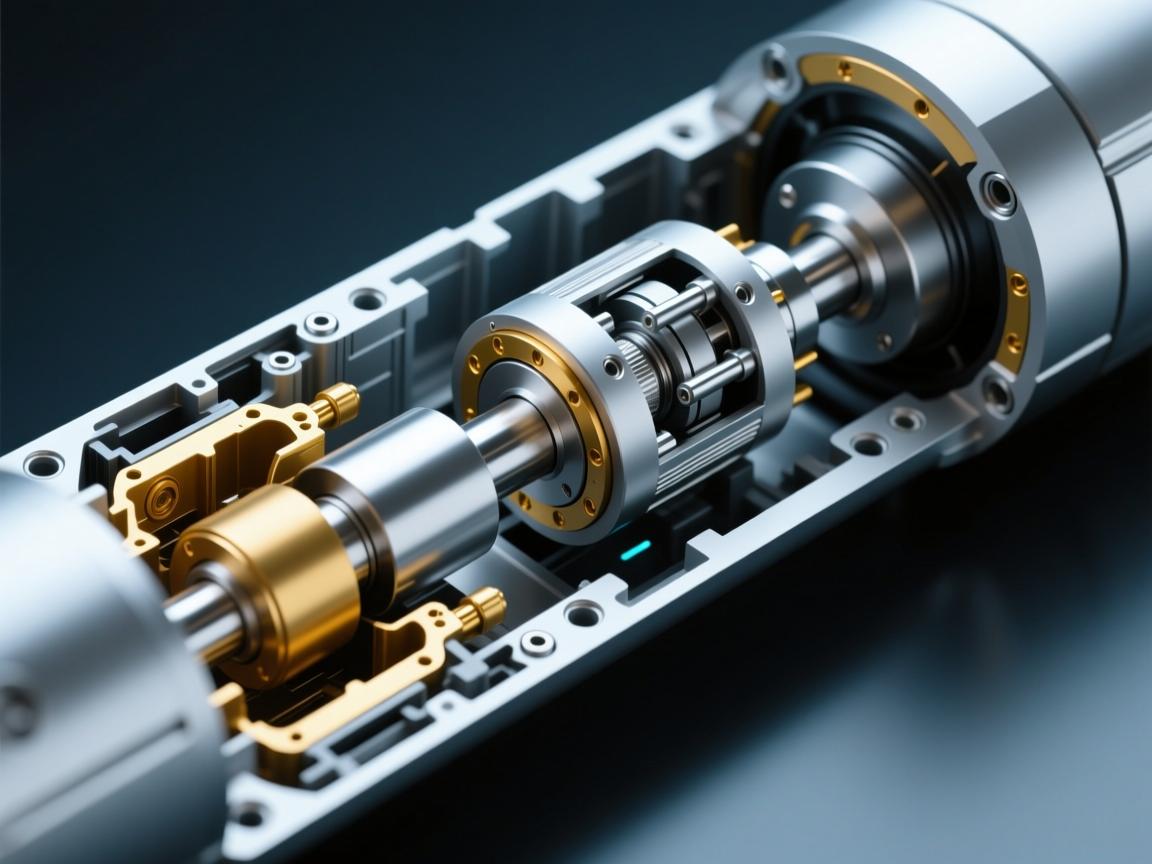

伺服电机是电动缸的动力核心,负责接收控制系统发出的指令，输出精确的转速与扭矩，伺服电机内置高分辨率编码器，可实时反馈转子位置信息，形成位置闭环控制，从而确保运动精度可达微米级，电机的动态响应特性、过载能力及调速范围，直接决定了电动缸整体的响应速度、负载能力与运动平稳性。
精密传动机构：滚珠丝杠与行星滚柱丝杠
传动机构是电动缸将旋转运动转化为直线运动的关键部件,其性能直接影响系统的精度、效率与寿命，目前主流的设计主要分为以下两类：
- 滚珠丝杠副：通过循环滚珠在丝杠与螺母之间的滚动接触传递动力，具有摩擦小、传动效率高（通常超过90%）、发热量低等特点，适用于高速、高精度及长时间连续运行的场景。
- 行星滚柱丝杠副：采用多个滚柱与丝杠螺纹啮合的结构，接触面积大，承载能力更强，刚性更高，抗冲击性能优越，尤其适用于重载、高刚性要求及存在冲击负载的严苛环境，两种结构均通过精密制造工艺保证极低的传动背隙与长使用寿命。
缸体与导向机构
缸体通常采用高强度铝合金或不锈钢材料制造,为整个电动缸提供坚实的结构支撑与外部防护，其内部集成的导向机构，如直线导轨或精密导向轴套，能够确保推杆严格沿轴向作直线运动，有效防止径向偏移与晃动，从而保障运动的平稳性与极高的重复定位精度，部分型号还特别设计了防旋转机构，防止负载在推进过程中发生意外转动。
轴承与支撑系统
轴承系统负责承受工作过程中产生的轴向与径向载荷,减少运动摩擦与磨损，前端通常配置角接触球轴承或圆锥滚子轴承，以承受推杆输出的主要推力；后端支撑单元则确保丝杠与伺服电机的精确对中，提升系统整体刚性，合理的润滑设计与密封，对于延长轴承寿命、维持长期运行精度至关重要。
闭环反馈：集成化传感器系统
为实现超高精度的位置控制,伺服电动缸通常还在推杆端集成额外的位置传感器，如磁栅尺或光栅尺，它们直接监测推杆的实际位移，并将信号反馈至控制器，与伺服电机编码器信号构成“双闭环”控制，这种设计使得系统能够补偿传动链中的误差，实现高达±0.01mm甚至更高的定位精度，满足精密装配、检测等高端应用需求。
安全与防护设计
为确保长期可靠运行,电动缸内部集成了多项安全与防护结构，包括过载保护装置（如机械式限位挡块或电子扭矩监控）、多重密封件（防尘圈、密封圈，以适应粉尘、溅水等恶劣工况）以及高效的散热设计，这些措施共同保障了电动缸在复杂工业环境下的运行安全性与稳定性。
伺服电动缸的内部结构是一个高度集成、环环相扣的精密动力系统，各组件协同工作，将精准的电控信号转化为可靠、高效的直线动力输出，随着新材料、新工艺与智能化技术的发展，电动缸的结构正朝着更紧凑、更轻量、更智能的方向持续演进，为自动化领域提供着日益强大的解决方案，深入了解其内部构造，对于用户进行精准选型、实施高效维护以及开拓创新应用具有重要意义。
