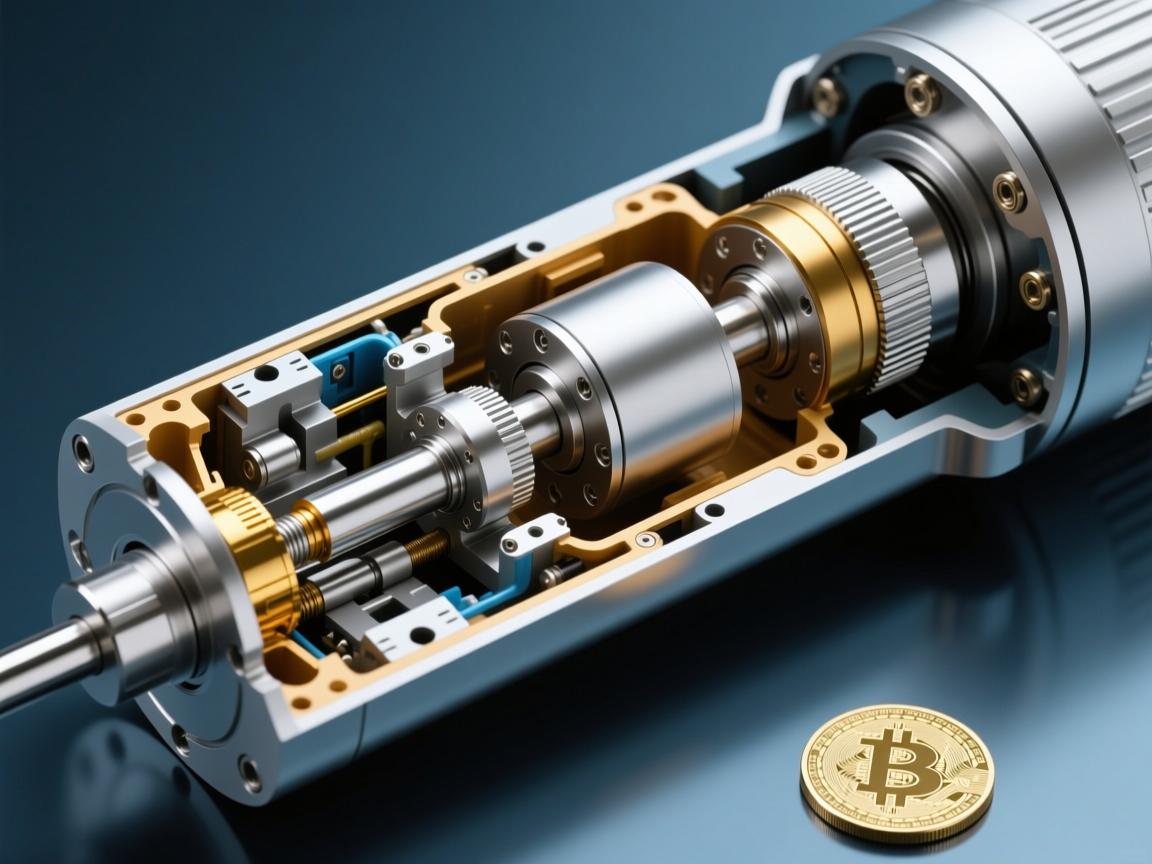

伺服电动缸内部结构解析，从核心组件到工作原理
伺服电动缸是一种将伺服电机旋转运动转化为精确直线运动的机电一体化装置，其核心结构主要包括伺服电机、高精度滚珠丝杠副和缸体，伺服电机作为动力源，提供精准的转速与扭矩控制，电机通过联轴器或同步带驱动滚珠丝杠，螺母将丝杠的旋转运动转换为自身的直线往复运动，进而推动与螺母相连的活塞杆伸出或缩回，整个系统在伺服驱动器的闭环控制下，能实时反馈位置、速度信息，从而实现高精度、高响应速度的位移与推力控制，该结构集成了伺服控制的智能性与机械传动的高刚性，是现代自动化设备中实现精密直线驱动的关键执行元件。
伺服电动缸作为现代工业自动化领域的核心执行元件,以其高精度、高效率与高可靠性，广泛应用于机械臂、精密机床、航空航天、医疗设备及各类高精度定位场合，其卓越性能的实现，离不开内部精密的机械与电气设计，本文将对伺服电动缸的内部结构进行深入解析，帮助读者理解其工作原理与技术优势。
伺服电动缸本质上是一种将伺服电机的旋转运动转化为直线运动的机电一体化装置,它主要由伺服电机、传动机构、缸体结构和反馈系统四大部分组成，各组件协同工作，实现对位置、速度及推力的精准控制。
核心内部结构详解
-
伺服电机
伺服电机作为系统的动力源，接收来自控制器的电信号，输出精确可控的旋转运动，其内置的高分辨率编码器实时检测转子位置，并反馈至驱动器，形成半闭环控制，从而确保运动精度与动态响应性能。 -
传动机构（运动转换核心）
- 滚珠丝杠副：目前最主流的传动形式，伺服电机驱动滚珠丝杠旋转，螺母将旋转运动转化为直线运动，滚珠在丝杠与螺母之间滚动摩擦，传动效率可达90%以上，且具备良好的自锁性能。
- 同步带或行星齿轮减速机构：在需要更大输出扭矩的场合，可先通过同步带或行星齿轮进行减速增扭，再驱动丝杠运转，以适应重载或低速高精的应用需求。
- 直接驱动形式：在高动态响应、高精度应用中，可采用电机转子与丝杠直连的一体化设计，省去中间传动环节，结构更紧凑，响应速度更快。
-
缸体与执行机构
- 缸筒：通常采用高强度铝合金、不锈钢等材料制造，既保护内部精密组件，也为活塞杆提供稳定的导向支撑。
- 活塞杆（推杆）：直接与传动螺母连接，负责输出直线推力，其表面常经过镀硬铬或氮化处理，并配备防尘圈与密封件，以适应恶劣工况。
- 轴承与导向机构：内部装有角接触轴承或深沟球轴承，支撑丝杠平稳旋转；直线轴承或铜制衬套则为活塞杆提供精确的径向导向，防止偏载与卡滞。
-
反馈系统
除电机自带编码器外，高端电动缸常在活塞杆末端或缸体外侧加装外部位置传感器，如磁栅尺、光栅尺等，构成全闭环控制系统，这种方式可有效补偿传动链误差，实现±0.01mm甚至更高的绝对定位精度。 -
制动与安全机构
- 电磁制动器：集成于电机尾部，在断电时自动锁止电机轴，防止负载因自重或外力发生意外移动。
- 过载保护装置：包括机械离合器、扭矩限制器或电子式过载检测，能在超载时及时切断动力或触发报警，保护内部结构免受损坏。
工作流程简述
控制器发出运动指令后,伺服电机依据设定参数驱动传动机构（如滚珠丝杠）旋转，将回转运动转化为螺母及活塞杆的直线位移，在此过程中，编码器与外部传感器持续检测实际位置，并实时反馈至控制系统，控制器通过比较目标值与反馈值，动态调节电机输出，直至准确达到预设的位置、速度或推力，实现闭环精确控制。
结构设计带来的技术优势
精密的内部结构使伺服电动缸具备以下显著优点：
- 高精度与高重复性：双闭环控制机制可实现微米级定位精度，重复定位一致性好。
- 高刚性及负载能力：滚珠丝杠副与坚固的缸体设计，可承受较高的轴向与径向载荷。
- 长寿命与低维护：滚动摩擦磨损小，润滑周期长，日常维护简便。
- 高效节能：传动效率远高于液压与气动系统，能耗显著降低。
- 智能化与柔性集成：支持与PLC、运动控制器及上位机系统无缝连接，便于实现复杂轨迹与多轴同步控制。
伺服电动缸的内部结构是其高性能的物理基石,从提供精准动力的伺服电机，到高效转换运动的滚珠丝杠，再到实现闭环控制的位置反馈系统，每一环节都体现着机电一体化的精密设计与系统整合，随着工业4.0与智能制造的深入推进，对执行器的精度、响应与可靠性提出了更高要求，伺服电动缸凭借其结构上的先天优势，必将在高端自动化装备中发挥越来越关键的作用，深入理解其内部构造，有助于用户更科学地选型、应用与维护该设备，充分发挥其技术潜力。
