伺服电动缸，精密驱动背后的结构解析

伺服电动缸是一种将伺服电机旋转运动转化为高精度直线运动的驱动装置，其核心结构通常由伺服电机、精密滚珠丝杠或行星滚珠丝杠、高强度缸筒、活塞杆以及内置的位置反馈传感器（如编码器）等部件组成，伺服电机提供精准可控的旋转动力，通过联轴器带动丝杠旋转；丝杠螺母则将旋转运动转化为活塞杆的直线往复运动，实现精确的位移、速度和推力控制，得益于闭环伺服系统与高刚性机械结构，电动缸能实现微米级定位精度、高响应速度及优异的同步性，广泛应用于工业自动化、航空航天、试验设备等高精度驱动领域。

在现代工业自动化、航空航天、精密实验设备乃至仿生机器人领域，一个核心驱动部件正发挥着日益关键的作用——伺服电动缸，它将电机的旋转动力转化为精准的直线运动，成为连接数字指令与物理动作的“忠实执行者”，其卓越性能的根基，深植于精妙而严谨的结构设计之中。

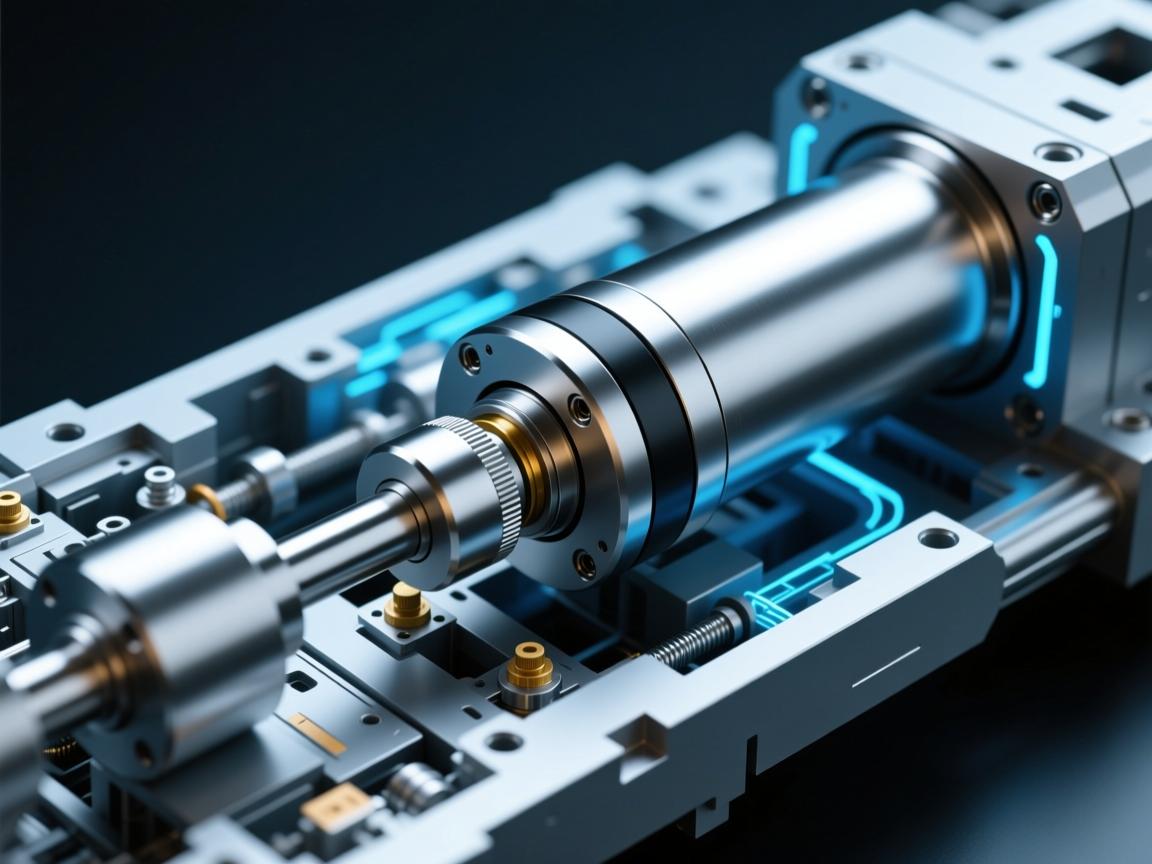

伺服电动缸可视为一个高度集成的模块化单元,主要由三大核心部分协同构成：

1. 伺服电机
   作为系统的“大脑”与“心脏”，伺服电机接收来自控制器的脉冲信号，精确控制输出的转速、转矩与转角，其内置编码器实时反馈位置信息，形成高精度的闭环控制，是运动精准度的根本来源。

2. 传动机构
   作为旋转运动向直线运动转换的“桥梁”，主要采用以下两种形式：

   • 丝杠传动：包括高精度滚珠丝杠或行星滚柱丝杠，电机驱动丝杠旋转，使螺母沿轴向位移，滚珠丝杠效率高、精度佳，应用广泛；行星滚柱丝杠则承载能力强、刚性高，适用于重载、高冲击工况。
   • 同步带/齿轮传动：在长行程或特殊结构布局中，可先通过同步带或齿轮组进行减速与动力传递，再驱动丝杠系统。

3. 缸体与推杆
   缸体作为整个机构的“骨架”，提供支撑、导向与防护，推杆（或称活塞杆）与传动螺母相连，直接输出直线推力，高品质缸体常配备直线轴承或滑动衬套，确保推杆运动平稳，并具备良好的抗弯矩能力。

关键组件：精度与可靠性的保障

在核心结构之外,以下几个关键组件对整体性能至关重要：

• 高精度轴承：支撑丝杠两端，保障旋转顺畅，减小轴向与径向跳动。
• 限位与缓冲装置：通过机械或电子限位开关设定行程端点，缓冲器则用于平滑制动，避免结构受冲击损坏。
• 内置传感器：除电机编码器外，高端电动缸还可集成力传感器、温度传感器等，实现力控制、过热保护等高级功能。
• 防护结构：防尘密封圈（如刮尘圈、唇形密封）能有效防止污染物侵入，保护丝杠与轴承，延长使用寿命。

结构布局：形式服务于功能

根据电机与丝杠的相对布置方式,伺服电动缸主要分为两种结构形态：

• 直连式：伺服电机通过联轴器与丝杠直接同轴连接，结构紧凑、响应迅速、刚性高，是目前最常见的形式。
• 平行式：电机通过同步带或齿轮组平行于缸体安装，这种布局能减小轴向尺寸，适用于安装空间受限的场合，并可通过带轮比灵活调整速比。

结构设计的核心追求

所有结构设计均围绕以下几大核心目标展开：

• 高刚性：抵抗负载引起的结构变形，确保定位精度与动态响应性能。
• 高精度与重复定位精度：优良的机械结构是实现电气控制精度的物理基础。
• 低摩擦与高效率：精密传动部件与优化润滑设计，减少能量损耗，降低运行发热。
• 长寿命与高可靠性：通过稳健的材料选择、热处理工艺及密封设计，保障在恶劣工业环境下的持久稳定运行。

伺服电动缸并非简单的机械组合,而是一个机电深度耦合的系统工程，其结构凝聚了力学、材料学、精密机械与自动控制技术的精华，从微观的滚珠循环路径，到宏观的整体布局，每一处设计都深刻影响着推力、速度、精度与使用寿命等最终性能，理解其内部结构，不仅是选用合适产品的关键，更是解锁其在高端制造与科技领域中广泛应用潜力的基础，随着新材料、新工艺的不断融入，伺服电动缸的结构将持续演进，为智能制造提供更强大、更精密的“直线动力之源”。

---
