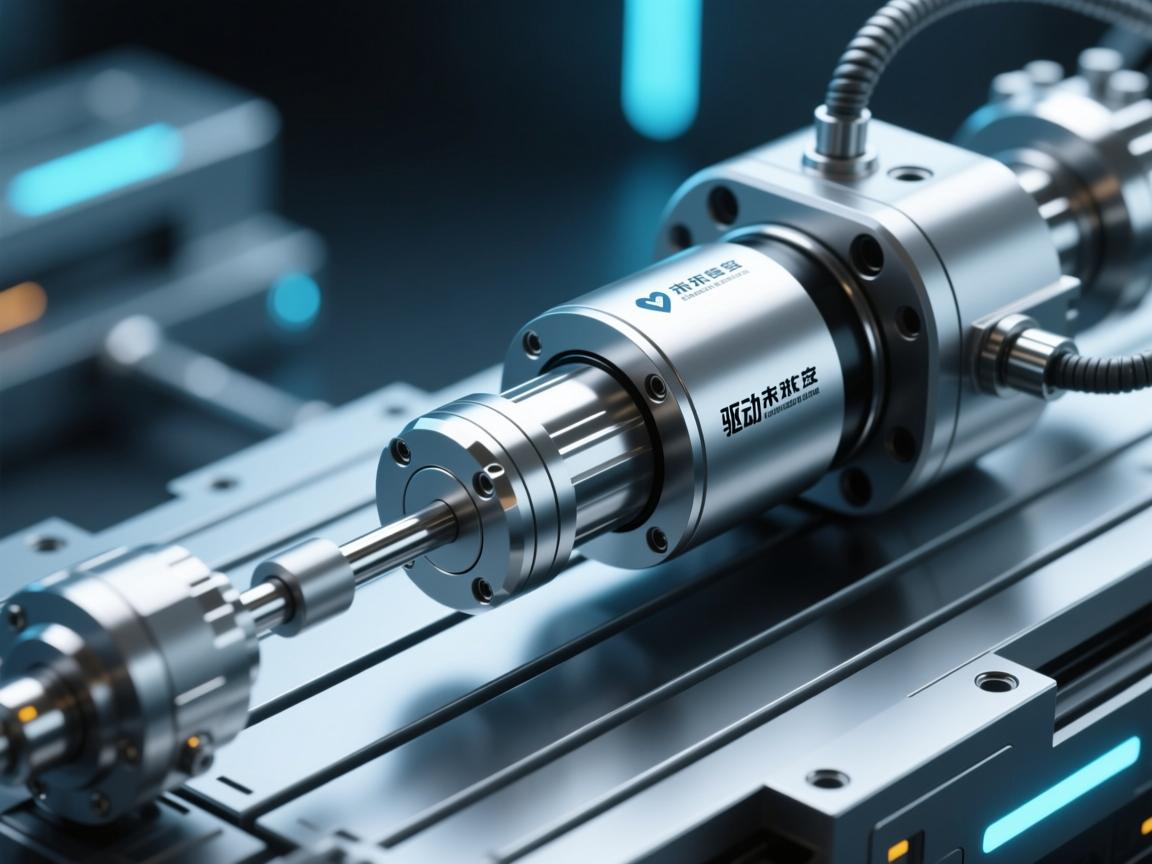

伺服电动缸，驱动未来的精密心脏
伺服电动缸作为现代精密传动系统的核心部件，集伺服电机、传动机构与控制系统于一体，实现了高精度、高效率的直线运动控制，它凭借响应快、定位准、噪音低、维护简便等优势，正逐步替代传统液压与气动装置，广泛应用于工业自动化、航空航天、医疗器械及机器人等领域，随着智能制造的推进，伺服电动缸将持续驱动技术革新，成为高端装备中不可或缺的“精密心脏”，引领未来自动化产业向更精准、更可靠的方向发展。
在现代工业自动化、精密制造以及航空航天领域，伺服电动缸凭借其高精度、高效率和高可靠性的卓越表现，正逐步取代传统的气动与液压系统，成为直线运动控制的核心执行单元，它犹如一支高度集成的“智能机械臂”，其强大性能的背后，隐藏着精妙而复杂的内部构造，本文将深入解析伺服电动缸的内部世界,揭示其如何将电机的旋转动力转化为精准的直线推力。
伺服电动缸并非简单的机械部件，而是一个高度机电一体化的精密系统，其内部结构主要由五大核心模块组成，各模块环环相扣、协同运作：
-
伺服电机：动力之源
作为系统的“心脏”，伺服电机提供原始旋转动力，它接收控制器的电信号指令，可实现精确的转速、转矩与位置控制,其高性能是电动缸实现快速响应和高精度定位的基石。 -
传动机构：运动转换之桥
这是将旋转运动转化为直线运动的关键环节，主要采用以下两种精密形式：- 行星滚柱丝杠：当前高端应用的主流选择，采用行星轮系原理，多个螺纹滚柱环绕丝杠布置，具备极高承载能力、优异刚性、超长寿命及快速响应的特点，适用于重载、高频与高精度场景。
- 精密滚珠丝杠：应用最广泛的传动形式，通过循环滚珠在丝杠与螺母间的滚动，大幅降低摩擦阻力，具有传动效率高、定位精度好、运动平稳等优势,是中轻载应用的理想选择。
-
缸筒与活塞杆：力量输出之躯
- 缸筒：作为主体结构，常采用高强度铝合金或钢材制造，为内部组件提供支撑、保护与导向，并确保整体结构刚性。
- 活塞杆（推杆/拉杆）：直接输出直线推力的核心部件，表面多经硬化与镀铬处理，具备优异的耐磨性与耐腐蚀性，在导向套或直线轴承的约束下实现平稳、无晃动的伸缩运动。
-
轴承与导向机构：稳定运行的保障
为保障活塞杆在高负载下仍能平稳、精确地作直线运动，内部常配备高性能轴承（如角接触球轴承）以承受轴向与径向载荷，并集成直线轴承或耐磨导向套，有效抑制侧向力,防止卡滞与异常磨损。 -
反馈系统与控制单元：智慧之脑
- 内置编码器：通常集成于伺服电机尾部或丝杠末端，实时精确检测旋转位置与速度，并将信号反馈至驱动器，形成高精度闭环控制，这是实现微米级定位的根本。
- 限位与过载保护：机构内部常设置机械限位开关或电子限位功能，防止运动超程；驱动器通过电流监测实现过载保护,全面确保系统安全可靠运行。
工作流程：从指令到动作的完美闭环
当控制器发出位置或速度指令后,系统按以下流程协同工作：
- 伺服电机依据指令精确旋转；
- 旋转扭矩通过联轴器或同步带传递至行星滚柱丝杠或滚珠丝杠的丝杠轴；
- 丝杠旋转驱动螺母（与活塞杆固定连接）沿轴线作直线移动；
- 活塞杆将直线运动与推力输出至外部负载；
- 编码器持续采集实际位置信号并反馈给驱动器；
- 驱动器实时比对指令与反馈信号，动态调整电机输出，直至误差消除,完成精准定位。
结构优势带来的性能飞跃
高度集成的内部结构,赋予伺服电动缸显著的技术优势：
- 高精度：闭环控制结合精密传动，定位精度可达±0.01mm甚至更高；
- 高刚性：整体机械结构坚固，传动间隙极小,动态响应迅速；
- 高速度：传动效率高,直线运动速度可达每秒数米；
- 长寿命与低维护：内部以滚动摩擦为主，磨损小，无需液压油或压缩空气,清洁免维护；
- 节能环保：仅在工作时消耗电能,能效远高于液压与气动系统。
伺服电动缸的内部，是一个融合了精密机械、电机驱动与智能控制的微缩技术世界，从提供动力的伺服电机，到转换运动的行星滚柱丝杠，再到实现闭环反馈的编码器，每一部件都承载着将“旋转”精准转化为“直线”的使命，正是这份内在的精巧与强大，使伺服电动缸成为高端装备制造中不可或缺的“动力执行者”，持续推动工业自动化向更智能、更精准的未来发展，理解其内部结构,便是掌握驾驭这一核心部件的关键。
