精密之躯，深入解析伺服电动缸的内部结构与动作逻辑

伺服电动缸作为精密传动装置，其内部结构深度融合了电机转子、高精度滚珠丝杠及行星减速器等核心部件，电机直连设计消除了传动间隙，实现高刚性驱动，动作逻辑上，伺服电机将旋转运动通过联轴器高效传导至丝杠，驱动螺母带动活塞杆进行精准的直线往复运动，系统内部集成的编码器与压力传感器实时闭环反馈位移和力值，配合驱动器的高频响应控制算法，可精确执行位置、速度及推力指令，实现微米级定位及平滑的加减速控制，确保在高速重载与低速精工场景下具备优异的动态响应与重复定位精度。

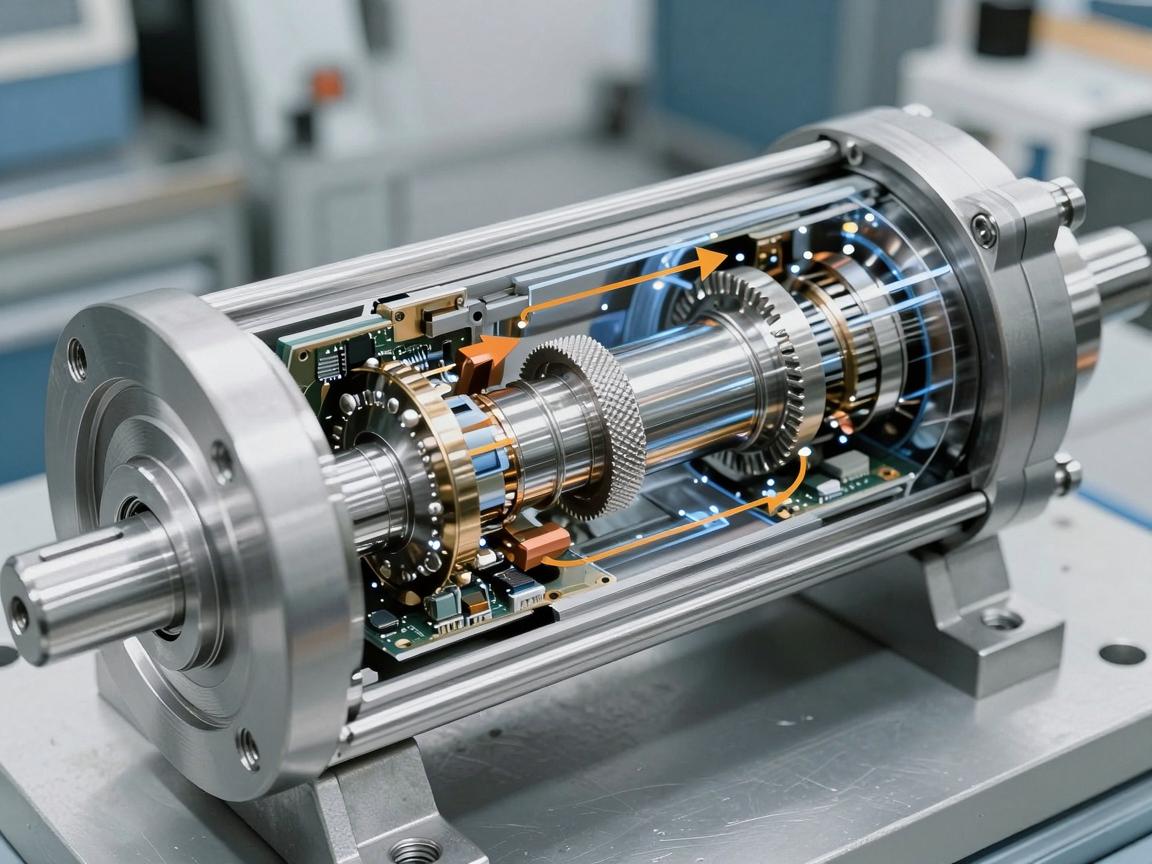

在现代工业自动化的宏大叙事中,伺服电动缸正以前所未有的速度，悄然取代传统的气缸与液压缸，成为精密制造领域的核心执行单元，它并非“电缸”概念的简单延伸，而是一个集伺服电机、精密传动、闭环控制于一体的高度集成化智能终端，当产线上的它匀速、精准地推压或提升重物时，鲜有人注意到，那根坚硬的缸筒内部，正上演着一场精妙绝伦的“机械芭蕾”，要理解伺服电动缸的“灵魂”，我们必须拆开它的钢铁外壳，窥探其内部的三大核心区域：动力区、传动区与反馈区。 揭开电缸外罩，最先映入眼帘的往往是位于后部的伺服电机，与传统异步电机不同，伺服电机拥有极高的转子惯量与响应速度，能在毫秒级内完成启停和变速，赋予电缸“快、准、稳”的动态特性，电机输出轴并不直接驱动丝杠，而是通过一个高刚性联轴器（或同步带轮）与传动部件相连，这个联轴器至关重要，它不仅要补偿电机轴与丝杠轴之间的微小同轴度误差，还必须具备绝对的扭转刚性，以确保电机输出的每一分扭矩都无损地传递给丝杠，避免“丢步”或滞后现象。

传动核心：丝杠副与内部轴承组

这是整个电动缸最精密、最昂贵的部分，根据应用场景的不同，内部传动元件分化为两大主流流派：

1. 滚珠丝杠副：这是目前最主流的结构，在镜面般的丝杠轴与螺母之间，填满了数以百计的微小钢球，电机旋转带动丝杠转动，钢球在螺旋滚道内滚动，推动螺母沿轴向做直线运动，这种以“滚动摩擦”替代“滑动摩擦”的设计，使传动效率高达90%以上，且能消除反向间隙，实现高精度定位，在内部结构图中，你还能看到螺母外部的循环回流管——那是钢球完成一圈滚动后回到起点的秘密通道，也是滚珠丝杠持续高效运行的关键。

2. 行星滚柱丝杠副：在重载或高转速场合，滚珠丝杠会显得力不从心，工程师会采用更为复杂的行星滚柱结构——多个带有螺纹的滚柱像行星围绕太阳一样，均匀分布在丝杠周围，这种结构接触面积更大、承载能力更强，且具备极高的刚性和抗冲击能力，常见于压装机和锻压设备等高负载场景。

无论采用哪种丝杠,内部轴承组都是不容忽视的配角，丝杠两端会安装一对角接触球轴承（背对背或面对面布置），它们不仅要承受巨大的径向力，更要精确地锁死丝杠的轴向窜动，没有这套轴承，电缸的重复定位精度将无从谈起，甚至可能导致丝杠在高速运转下产生振动或漂移。

反馈之眼：编码器与位移传感器

伺服电动缸之所以称为“伺服”，在于它的全闭环控制，靠近电机尾部，装有一个高分辨率的光电编码器，用于监测电机的转子角度与转速，构成电流环和速度环，确保电机运转的平稳与精确，而真正决定直线输出位置的，是隐藏在缸体内部或外部的直线位移传感器（如磁致伸缩传感器或光栅尺）。

当螺母带动活塞杆前进时,传感器内部的磁环随活塞同步移动，通过电磁感应原理计算出绝对位置，这一实时位置信号会反馈至驱动器，与目标指令进行比对，一旦出现偏差，驱动器会立即调整电机电流，修正位移，这一整套“指令-执行-测量-修正”的闭环循环，每秒钟可运行数千次，确保电缸在任何工况下都能保持精准可控。

润滑与防护：易被忽视的“隐形结构”

在显微镜下观察,内部结构还有一层关键涂层——润滑脂，电缸内部预设的润滑脂（多为锂基脂或合成油脂）不仅减少钢球与滚道的磨损，还承担着散热和降噪的功能，延长丝杠副的使用寿命，丝杠末端通常会设计一个防尘圈（或迷宫密封），内部的磁环与导向套则确保活塞杆平稳伸出，防止粉尘入侵，即使在恶劣的工业环境中也能保持内部清洁与稳定。

机械与电气的完美合璧

当我们重新审视这个不锈钢壳体时,不难发现：伺服电动缸的内部结构，本质上是一个将旋转动能直线化的精密转换器，它没有液压缸的漏油风险，也没有气缸的速度失控，有的只是伺服电机赋予的敏捷与丝杠副赋予的稳重，从电机转子到钢珠滚动的微观运动，再到活塞杆的毫米级位移，每一个零件都在各自的位置上恪尽职守，正是这种对内部结构极致细节的打磨，才使得现代产线上的每一次推压，都展现出如同外科手术般的精准与优雅。
