伺服电动缸内部结构解析，精密传动与控制的核心

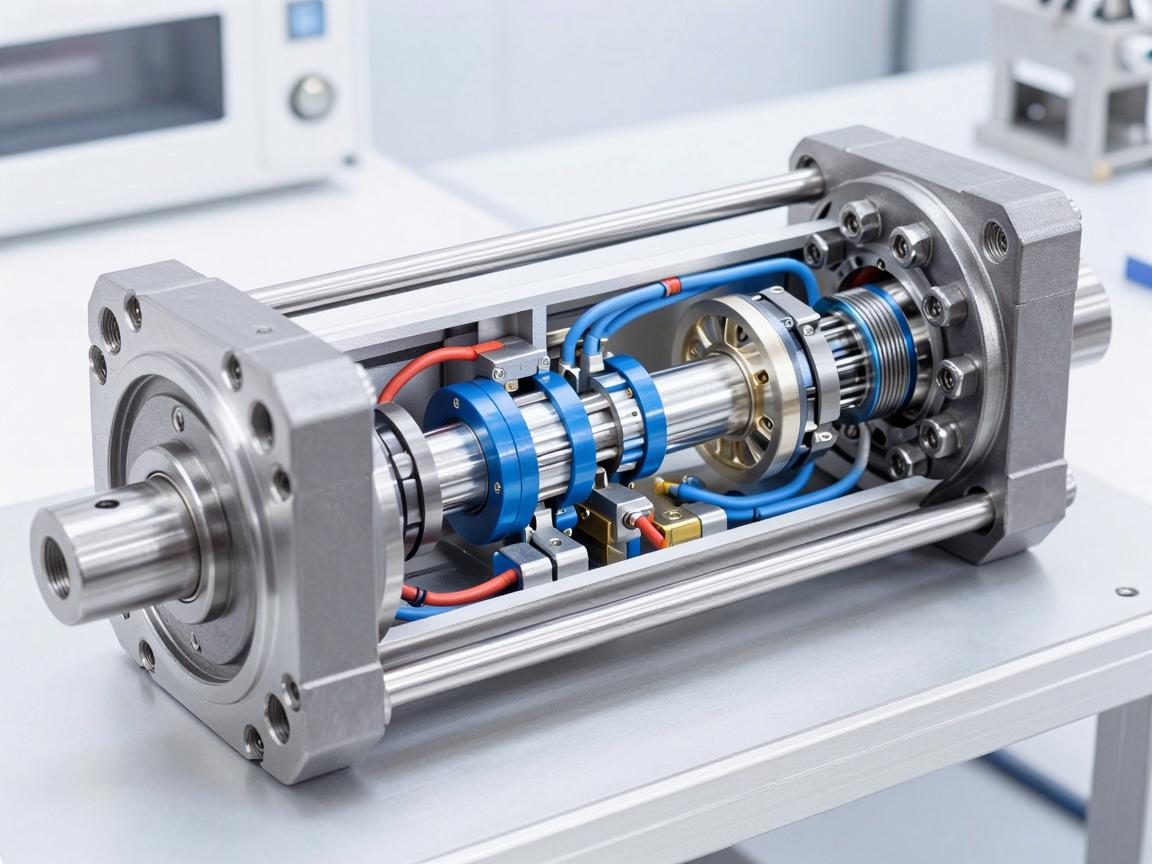

伺服电动缸的核心结构由伺服电机、滚珠丝杠、同步带或联轴器、缸体及内置传感器组成，伺服电机提供精确旋转动力，通过同步带或联轴器驱动滚珠丝杠，将旋转运动转化为活塞杆的直线运动，滚珠丝杠作为精密传动元件，实现低摩擦、高刚度与高定位精度；内置编码器与力传感器实时反馈位置、速度及推力，形成闭环控制，缸体采用高强度铝合金或钢材，导向部件确保运动稳定，该系统整合了高效传动、动态响应与精确控制，成为工业自动化中替代液压与气动方案的核心技术载体。
修正错别字、修饰语句、、尽量做到原创。
以下是优化后的版本：
在现代工业自动化领域,伺服电动缸凭借其高精度、高响应速度以及环保节能等显著优势，正逐步取代传统的液压与气动执行元件，要深入理解其卓越性能的来源，就必须剖析伺服电动缸的内部结构，本文将从驱动源、传动机构、反馈系统及辅助部件四个层面，详细拆解其核心组成。
驱动源：伺服电机与编码器的协同工作
伺服电动缸的“心脏”是高精度伺服电机，与传统普通电机不同，伺服电机内嵌永磁体转子和高分辨率编码器，编码器实时监测转子的位置、转速及加速度，并将信号反馈至驱动器，驱动器根据控制指令与反馈数据的偏差，动态调整电流的大小与方向，实现闭环控制，这种结构使得电机能够输出精确的扭矩与速度，为后续精密传动奠定坚实基础。
传动机构：滚珠丝杠与行星减速器
滚珠丝杠副
电机输出的旋转运动需要转化为直线运动,核心部件是滚珠丝杠，丝杠轴与螺母之间装有循环滚动的钢珠，将滑动摩擦转变为滚动摩擦，传动效率高达90%以上（传统梯形丝杠仅为30%–50%），经精密磨削的丝杠表面配合预紧螺母，可有效消除反向间隙，确保定位精度达到微米级，在重载或长行程应用中，常采用双螺母预紧或大导程结构以提升系统刚性。
行星减速器（可选）
对于需要大推力或低转速的应用场景,电机与丝杠之间会集成行星齿轮减速器，其内部由太阳轮、行星轮和内齿圈组成，具有高刚度、低背隙（可控制在3弧分以内）的特点，减速器增加了输出扭矩，同时降低了对电机功率的需求，使整体结构更加紧凑。
导向与支撑：直线导轨与轴承系统
导向装置
为防止推杆在运动过程中发生偏转或弯曲,电动缸内部设有导向机构，常见形式包括：
- 直线导轨：滑块在导轨上滑动，承受侧向力并保持直线运动轨迹。
- 滑动导套：推杆表面经硬化处理，配合铜基或高分子导套，适用于轻载场合。
- 防转结构：通过花键、方轴或固定销限制推杆旋转，确保运动精度。
支撑轴承
丝杠两端需用轴承固定。固定端通常采用角接触球轴承或圆锥滚子轴承，同时承受径向与轴向力；支撑端则使用深沟球轴承，允许热膨胀引起的微小轴向位移，高端电动缸的轴承组会施加预负荷，以消除轴向窜动。
反馈系统：位置与力的双重监测
伺服电动缸的闭环控制依赖两种反馈机制：
-
位置反馈：编码器（磁致伸缩或光电式）直接读取电机转子，或通过外置光栅尺/磁栅尺检测推杆的实际位移，后者精度更高，可达±0.01mm，常见于精密压装、组装工位等对位置要求极高的场景。
-
力反馈：在推杆前端安装压力传感器或应变片，实时测量输出力，当系统达到设定的力阈值时，控制器可自动从位置模式切换为力模式，适用于精密装配或轴承压入等需要精确控制力的工序。
辅助部件：制动器、防尘与润滑
- 制动器：断电时，电磁制动器（安装在电机后端）自动锁死推杆，防止负载下滑，确保设备与人员安全。
- 防尘装置：电动缸前端设有伸缩式防尘罩（皮革或波纹管式）或油封刮片，有效阻挡粉尘、切屑等杂质进入内部，延长使用寿命。
- 润滑系统：滚珠丝杠与直线导轨通常预填锂基润滑脂；自动集中润滑结构可选，适合长期免维护运行。
伺服电动缸的内部结构本质上是“伺服电机 + 滚珠丝杠 + 轴承导向 + 闭环反馈”的精密组合，每一处设计——从减速器的齿隙控制到丝杠预紧的力矩值——都直接影响设备的最终性能，理解这些内部细节，工程师便能在选型时做出更合理的判断：高速场合应关注导程与编码器分辨率；重载场景需校核丝杠直径与轴承寿命；高精度应用则强调反馈系统的类型与安装方式。
随着直驱电机（直接驱动丝杠，无需减速器）和集成式编码器技术的不断普及，伺服电动缸正向更高精度、更小体积的方向迈进，但上述核心结构的基本原则，仍将是理解其工作原理的关键。
