伺服电动缸内部结构，精密传动与智能控制的核心解析
伺服电动缸的核心在于将精密传动与智能控制深度融合，其内部结构主要由伺服电机、高精度滚珠丝杠、导向机构及内置传感器组成，伺服电机输出扭矩，通过联轴器直接驱动丝杠旋转，进而带动螺母及推杆实现直线运动，齿轮或皮带传动方案用于特定高负载或紧凑空间场景，关键在于滚珠丝杠配合预压螺母技术，能有效消除反向间隙，保证微米级定位精度，缸体内部集成位置、力与温度传感器，实时反馈数据至伺服驱动器，形成闭环控制，智能控制系统通过PID算法调节运动参数，实现加速度、速度和推力的精确可控，从而达成高速响应、低噪音与长寿命的卓越性能。
在现代工业自动化领域，伺服电动缸凭借其高精度、高效率与高可靠性的显著优势，正逐步取代传统的液压与气动系统，成为执行机构的主流选择，要真正理解其卓越性能的根源，就必须深入剖析其内部结构，解读各精密部件协同工作的核心原理，本文将从伺服电动缸的核心组成出发，系统解析其内部结构，并阐述各组件如何高效协同，共同实现精准、稳定的直线运动。

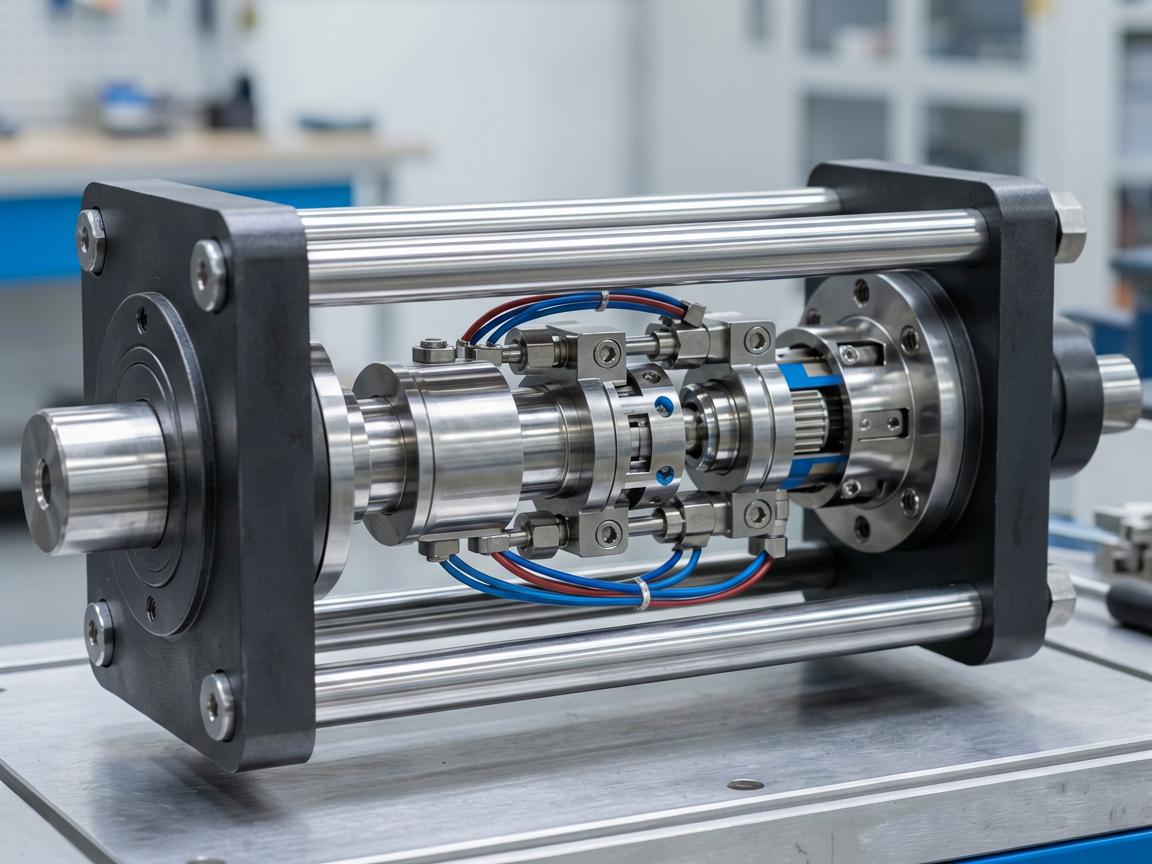

伺服电动缸本质上是一种将伺服电机的旋转运动高效转化为直线运动的精密执行装置，其核心内部结构包括：伺服电机、传动机构（通常为滚珠丝杠副或行星滚柱丝杠副）、导向机构、编码器与传感器，以及制动与安全保护装置，这些组件被高度集成于一个坚固的缸体内部，形成一个闭环控制系统，确保对位置、速度与力的精确控制。
核心传动部件：滚珠丝杠与行星滚柱丝杠
这是伺服电动缸内部最关键的机械转换部件,直接决定了设备的性能上限。
-
滚珠丝杠副 由丝杠、螺母以及循环排列的滚珠组成，伺服电机驱动丝杠旋转时，滚珠在丝杠与螺母之间的螺旋滚道内滚动，从而将旋转运动转化为螺母的直线运动，由于滚动摩擦远小于传统的滑动摩擦，其传动效率可高达90%以上，该结构特别适用于中等负载、高速度与高精度的应用场景，如电子装配、自动化检测设备等。
-
行星滚柱丝杠 对于需要承受超重负载、要求极高刚性与适应极端工况的场景，行星滚柱丝杠是更优选择，它采用多个小型滚柱围绕丝杠轴心环形排列，形成类似行星齿轮的传动结构，由于滚柱与丝杠之间为线接触，其承载能力远超点接触的滚珠丝杠，具备更长的疲劳寿命和更强的抗冲击能力，常应用于重型压机、注塑机及军事装备领域。
导向与支撑结构
为确保直线运动的精确性与平稳性,伺服电动缸内部设计有精密的导向与支撑系统。
- 直线导轨或导套：安装于缸体内壁，为推杆或螺母提供稳定导向，有效防止由旋转扭矩引发的偏转，高刚性直线导轨具备优秀的抗侧向力能力,尤其适用于需要防扭转的精密定位工况。
- 轴承与支撑座：丝杠两端通常由角接触球轴承或深沟球轴承支撑，以承受轴向与径向复合载荷，保证丝杠旋转的稳定性，通过预紧设计，可有效消除轴向间隙,显著提升系统的定位精度与刚性。
驱动与控制单元
-
伺服电机 无论是内置还是外置，伺服电机都是电动缸的动力源，它配备高分辨率编码器（如旋转变压器或光学编码器），能够实时反馈转子的位置与速度，永磁同步电机因其高转矩密度、快速动态响应特性以及优良的效率,已成为当前市场的主流选择。
-
编码器与传感器 为实现更高精度的控制，除了电机编码器，高端电动缸还会在推杆末端安装直线位移传感器（如磁栅尺或光栅尺），直接测量最终的线性位移，实现全闭环控制，集成压力传感器或力传感器可实时监测输出推力，使设备具备力控模式,满足精密装配或力反馈需求。
制动与安全装置
- 电磁制动器：在断电或急停时，制动器可快速锁死丝杠或电机轴，防止负载因重力下滑，是垂直安装（Z轴）应用的必备安全组件。
- 限位开关与缓冲结构：通过机械式或电子式限位开关，防止推杆超出安全行程，部分设计中还加入了弹性缓冲元件，以吸收意外冲击能量,保护内部精密零件。
密封与润滑系统
- 密封件：缸体两端设计有高性能防尘密封圈与刮油环，有效防止灰尘、冷却液等外部杂质侵入，内部则采用耐油密封件,以保护导轨与丝杠副免受污染。
- 润滑系统：采用长效润滑脂或自动油嘴为丝杠副与导向件提供持久润滑，部分高速或重载电动缸设有集中润滑通道，便于定期维护,保证设备长期稳定运行。
内部结构的工作流程
伺服电动缸的完整工作流程如下：
- 控制系统发出位置、速度或力指令至伺服驱动器。
- 驱动器根据指令调节伺服电机的旋转角度与转速。
- 电机通过联轴器或同步带等连接件,直接驱动丝杠旋转。
- 滚珠或滚柱在丝杠与螺母之间滚动,推动螺母沿轴向做直线运动。
- 导向机构确保推杆沿精确的直线轨迹平稳运动。
- 编码器与传感器实时反馈位置与速度信号，与指令值比对,形成闭环修正。
- 遇异常情况（如断电、超程），制动器自动锁止,确保系统安全。
内部结构设计的关键考量
在设计高性能伺服电动缸时,以下几点至关重要：
- 刚性匹配：丝杠、螺母、轴承与缸体需共同构成高刚性系统,以最大限度避免弹性变形对精度的影响。
- 热管理：高负载或高速运行时，需考虑有效的散热设计，如内置温度传感器、使用导热材料或在缸体上设计冷却通道。
- 间隙消除：通过采用预压螺母、双螺母结构或弹性补偿机构，有效消除传动间隙,确保反向间隙在微米级别。
- 紧凑化与轻量化：在有限的缸体尺寸内，优化各部件布局，采用轻质高强材料，实现整体小型化与轻量化,便于安装与集成。
伺服电动缸的内部结构，是精密机械、电子控制与材料科学深度融合的智慧结晶，从滚珠丝杠的微米级制造精度，到伺服驱动系统毫秒级的快速响应，每一个精密部件都在为“精准、高效、可靠”的终极目标服务，深入理解这些内部构造，不仅是进行设备选型、系统集成与日常维护的基础，更是推动自动化技术持续进步、迈向智能制造的重要知识支撑。
