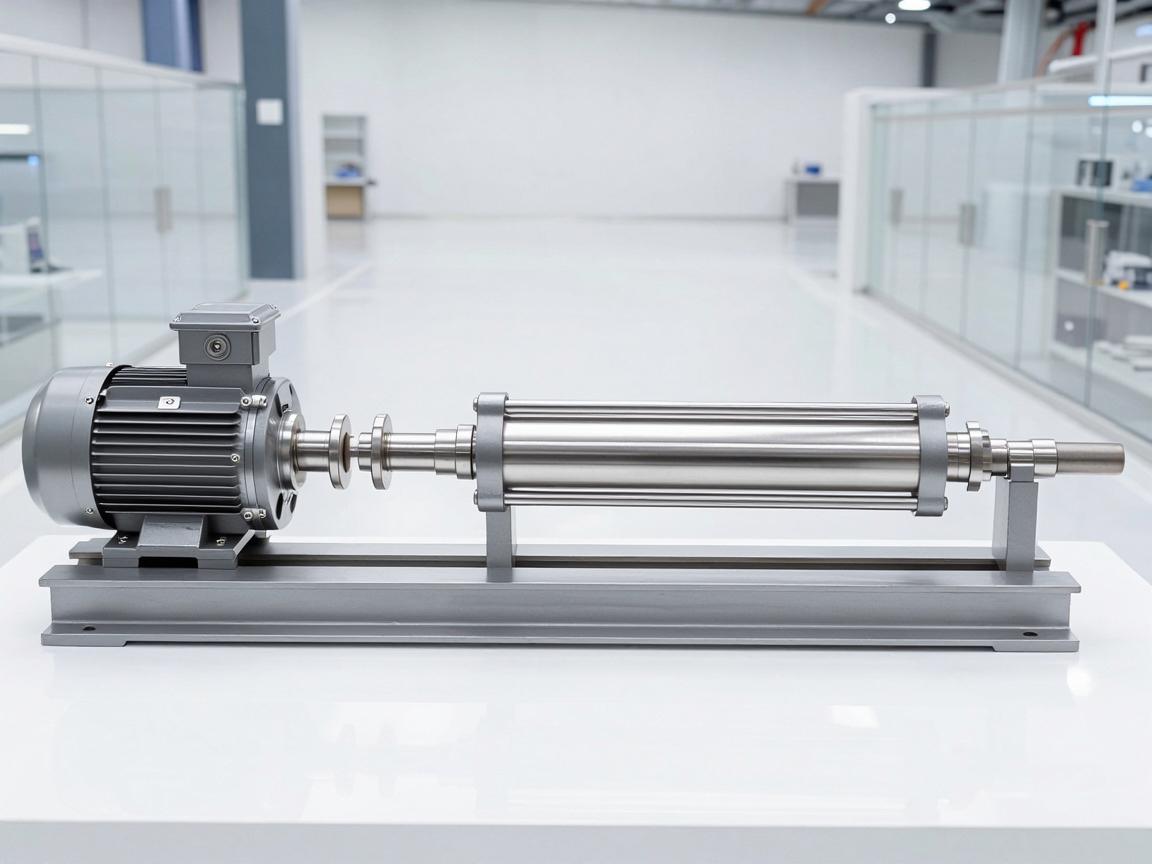

电动缸工作原理，从电机旋转到精密直线运动的转化
电动缸的核心原理是将电机的旋转运动转化为精密直线运动，其工作过程为：伺服或步进电机通过联轴器驱动丝杆旋转，丝杆上的螺母将旋转运动转化为沿丝杆轴向的直线位移，进而推动活塞杆或工作台执行推拉动作，通过控制电机的转速、转角与编码器反馈，可精准调节输出速度、位置与推力，同步带或齿轮传动系统可进一步适配不同负载与精度需求，该转化过程具备高刚性、低摩擦与免液压污染等优势，广泛应用于工业自动化、精密定位及医疗设备等场景。
在现代工业自动化与精密控制领域，电动缸正逐步取代传统的气缸与液压缸，成为执行机构的核心选择，无论是在机器人关节、医疗设备，还是在航空航天与电动汽车的测试平台中，电动缸都凭借其高精度、易于控制以及节能环保等优势，扮演着至关重要的角色，电动缸究竟是如何工作的？它又是如何将电机的旋转运动转化为精准的直线运动的？本文将深入剖析其工作原理。
核心构成：三大模块的协同运作
电动缸并非单一的机械部件，而是一个高度集成的机电一体化系统，其基本结构可划分为三个核心模块：动力源（电机）、传动机构（丝杠与螺母） 以及 执行与导向部件（活塞杆与缸体）。
- 驱动电机：通常采用伺服电机或步进电机，作为旋转运动的直接来源，伺服电机内置编码器，能够实时反馈位置与转速,是实现闭环控制的基础。
- 传动机构：核心部件为滚珠丝杠副或行星滚柱丝杠副，丝杠通过联轴器与电机轴连接，螺母则与活塞杆相连，这一部分决定了传动效率、承载能力以及运动精度。
- 导向与壳体：缸体不仅作为外壳保护内部结构，还内置直线导轨或导向套，确保活塞杆在往复运动时保持严格的直线度,防止侧向力对丝杠造成损伤。
工作原理：旋转 → 直线 → 精确定位
电动缸的工作过程可以概括为“三步走”：
第一步：电机产生旋转运动。
控制器向电机发送指令，电机转子开始旋转，在伺服模式下，电机内置的编码器实时监测角度与速度，并与目标值进行对比，形成闭环调节,使旋转运动精准可控。
第二步：丝杠螺母副转化运动形式。
电机轴通过联轴器直接带动丝杠旋转，安装在丝杠上的螺母由于受到导向部件的约束，无法随丝杠一同旋转，因此只能沿丝杠轴向做直线移动——这正是“旋转运动”转化为“直线运动”的关键所在，滚珠丝杠副通过在丝杠与螺母之间循环滚动的钢珠，将滑动摩擦转变为滚动摩擦，传动效率可达90%以上,远高于传统梯形丝杠。
第三步：推动负载完成直线运动。
螺母的直线移动直接推动与之连接的活塞杆（或内嵌于螺母的推杆），从而带动外部负载实现前进或后退，由于丝杠的导程（即丝杠旋转一圈时螺母移动的距离）是固定的，因此通过精确控制电机的旋转角度与圈数，即可精准控制活塞杆的位置；通过控制电机的转速,则可精确控制直线运动的速度。
关键特性：精度、负载与寿命
理解电动缸的工作原理,有助于把握其性能优势：
- 高精度与可重复性：闭环伺服系统配合高精度滚珠丝杠，使定位精度可达微米级，重复定位精度通常控制在±0.01mm以内。
- 推拉力可控：通过监测电机的扭矩（电流），可间接或直接（通过力传感器）控制输出力,实现压力控制或过载保护。
- 速度范围宽：从缓慢的微动（每秒几微米）到高速运动（每秒数米）,均可平滑实现。
- 维护与寿命：由于关键摩擦副为滚动接触，在良好润滑条件下，其寿命可达数万公里行程,且无需像液压缸那样更换油封或补充液压油。
应用实例：可见的智慧
在半导体封装设备中，电动缸驱动吸嘴完成晶元的拾取与贴装，其精度直接影响芯片良率，在康复医疗领域，智能外骨骼机器人依靠电动缸的力控与柔顺控制，辅助患者进行自然行走训练，而在新能源汽车生产线上,电动缸则用于电池包的高精度压合与车身的在线检测。
电动缸的工作原理，本质上是将成熟的旋转电机技术与精密丝杠传动技术进行机电融合，并通过先进控制算法实现精准执行，它没有液压系统的泄漏与噪音，也没有气动系统的能量浪费与低刚性，是工业自动化向智能化、清洁化与高精度化演进的重要基石，随着伺服控制技术与材料科学的不断进步，电动缸正在持续突破推力、行程与速度的极限,成为现代机械运动控制中不可或缺的核心部件。
