电动缸工作原理，从电能到精密直线运动的转化
电动缸通过将电能转化为精密的直线运动，实现了高效、可控的机械驱动，其核心工作原理是：伺服电机或步进电机接收电信号后旋转，通过联轴器驱动滚珠丝杠或梯形丝杠旋转，丝杠上的螺母与缸体内部的活塞杆相连，当丝杠旋转时，螺母沿轴向移动，从而推动活塞杆作直线伸缩运动，电机内置的编码器实时反馈位置与速度信号至控制器，形成闭环控制，确保运动精度可达微米级，相比液压或气动系统，电动缸具有响应快、定位准、节能环保、维护简单等优势，广泛应用于工业自动化、机器人、医疗设备等需要精确直线运动的场景。
在现代工业自动化的舞台上,电动缸正扮演着越来越重要的角色，凭借其精准的控制能力、清洁的运行方式以及可靠的工作性能，电动缸正逐渐成为气动缸与液压缸的有力竞争者，电动缸究竟是如何工作的？本文将为您详细解析电动缸的工作原理，并探讨其在不同应用场景中的表现。
要理解电动缸的工作原理,首先需要了解其核心组成部分，电动缸主要由以下几个关键部件构成：
- 伺服电机或步进电机：作为动力源，将电能转换为旋转机械能。
- 滚珠丝杠或梯形丝杠：将电机的旋转运动转换为直线运动。
- 缸体与活塞杆：提供导向与支撑，保护内部传动机构。
- 联轴器：连接电机输出轴与丝杠，传递扭矩。
- 传感器与编码器：实时监测位置、速度及力等参数，实现闭环控制。
- 控制器：接收指令并驱动电机，根据反馈信号调整输出状态。
核心工作原理：旋转运动转化为直线运动
电动缸的工作原理可以概括为“电—磁—旋转—直线”这一能量转化链条：

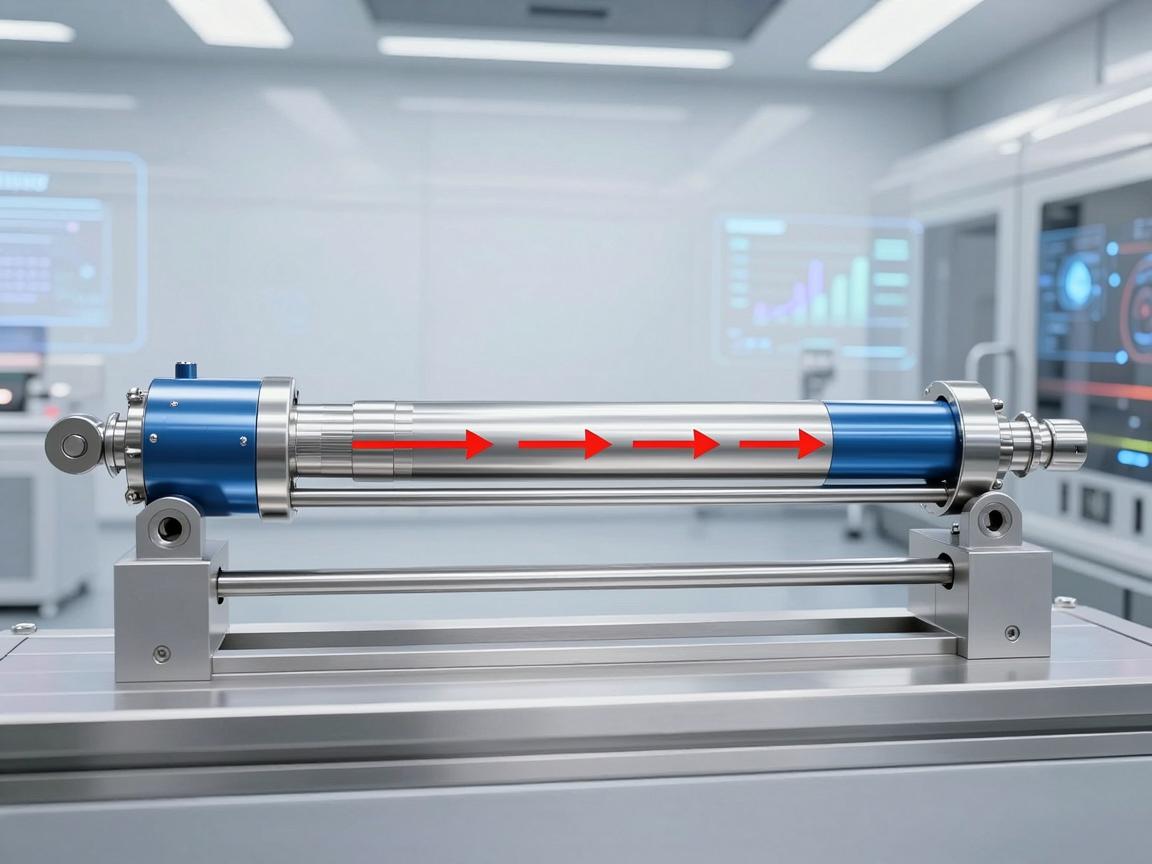

（图示：从电能到精密直线运动的转化）
第一步：电能转化为旋转运动
当控制器向伺服电机或步进电机发出指令时,电机内部的定子绕组通电，产生旋转磁场，该磁场与永磁体转子相互作用，驱动转子以精确控制的转速和扭矩旋转，从而使电机的输出轴获得旋转运动。
第二步：旋转运动转化为直线运动
电机的旋转运动通过联轴器传递给滚珠丝杠,滚珠丝杠由丝杠轴与螺母组成，两者之间通过循环滚珠传递动力，当丝杠旋转时，螺母沿丝杠轴线方向移动，从而将旋转运动转换为螺母的直线运动。
这一转化过程的效率极高,通常可达90%以上，由于采用滚动摩擦替代滑动摩擦，滚珠丝杠具有磨损小、精度高、寿命长等优点，在轻载或低速场合，有时也会采用成本较低的梯形丝杠，但其传动效率相对较低。
第三步：直线运动输出
螺母直接与活塞杆（或滑块）连接，活塞杆的伸缩或滑块的水平移动即为电动缸输出的直线运动，通过控制电机的转速、转向和旋转圈数，便可以精确调节活塞杆的运动速度、方向及行程长度。
控制方式：开环与闭环
电动缸的控制系统是实现精密运动的关键：
- 开环控制：常见于步进电机驱动的电动缸，控制器按预设脉冲指令控制电机转动，无需位置反馈，这种方式成本低廉，但在发生失步或负载突变时，可能产生误差。
- 闭环控制：伺服电机驱动的电动缸通常采用闭环控制，编码器实时反馈电机轴或活塞杆的实际位置，控制器将指令值与反馈值进行比较后调整输出，从而确保运动精度达到微米级甚至更高。
电动缸的典型工作模式
- 位置控制：如点胶机、焊接机器人中的精确定位。
- 速度控制：如输送带上的物料推送，要求匀速运动。
- 力控制：如压装设备、夹紧装置，需提供恒定推力。
- 多段轨迹控制：通过控制器预设多段速度与位置，实现复杂的运动曲线。
与液压缸、气动缸的对比
| 特性 | 电动缸 | 液压缸 | 气动缸 |
|---|---|---|---|
| 精度 | 高（可达微米级） | 中 | 低 |
| 速度控制 | 优秀 | 良好 | 一般 |
| 清洁度 | 无泄漏 | 存在油液泄漏风险 | 需定期维护 |
| 能效 | 高 | 低 | 中 |
| 成本 | 初投资较高 | 中等 | 低 |
| 适用场景 | 精密制造、电子 | 重载、工程机械 | 简单动作 |
实际应用案例
- 工业自动化线：电动缸替代气缸用于移栽、分拣和装配，大幅提升节拍与定位精度。
- 医疗设备：如病床升降、手术台调节，要求运行安静、平稳且无油污染。
- 新能源领域：在锂电池卷绕机中，电动缸驱动极片对齐，精度可达±0.1mm。
- 模拟仿真：飞行模拟器和驾驶模拟器的运动平台，利用电动缸实现六自由度运动。
电动缸的工作原理,本质上是一个精巧的“旋转—直线”传动系统的完美呈现，它融合了电机伺服技术、精密丝杠技术以及智能控制算法，将电能高效转化为可控的直线运动，随着工业4.0对自动化设备精度、效率和柔性的要求不断提升，电动缸的应用边界将持续拓展，成为驱动“智能工厂”不可或缺的核心执行元件，深入理解其工作原理，不仅有助于选型与应用，更能为设备优化和创新设计提供坚实基础。
