精密驱动核心，伺服电动缸结构深度解析

精密驱动核心的伺服电动缸，是将伺服电机与精密丝杠、缸体集成的高效直线执行单元，其结构核心在于：电机通过联轴器或同步带直接驱动滚珠丝杠/行星滚子丝杠旋转，带动缸内螺母及推杆实现精准的往复直线运动，关键组件包括提供闭环控制的高分辨率编码器、消除背隙的预压螺母结构，以及内置导轨或轴承支撑系统以承受径向负载，相比液压与气动，它具备高刚性、无极调速、定位精度达微米级、响应迅速及维护简便等显著优势，广泛应用于工业自动化、机器人及精密成型设备。

在现代工业自动化与精密控制领域,伺服电动缸凭借其高精度、高效率、低噪音以及易于集成等显著优势，正逐步取代传统的液压与气动系统，成为执行机构中的“新宠”，深入理解其精妙的内部结构，是掌握其性能边界与应用潜力的关键所在。

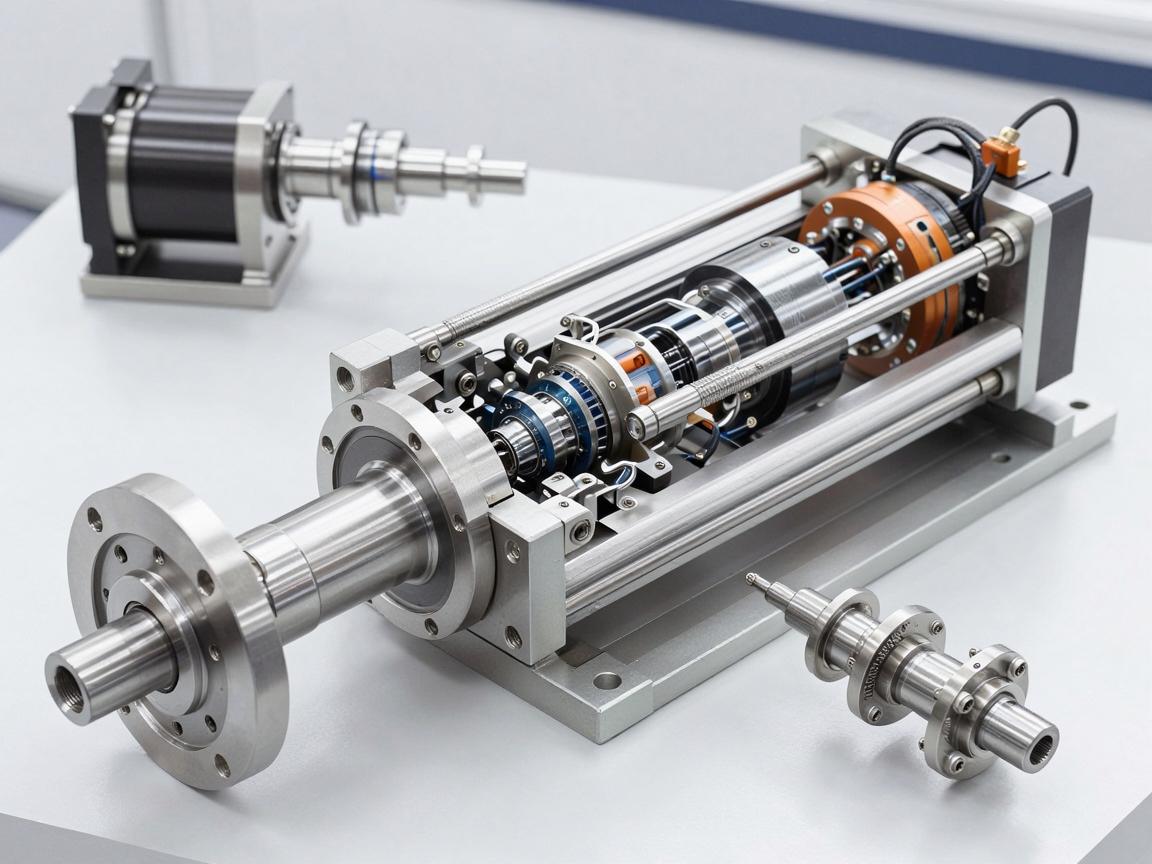

总体结构组成：机电一体化的闭环系统

伺服电动缸本质上是一种将伺服电机的旋转运动,通过机械传动机构转化为直线运动的执行单元，其核心结构通常由以下几大模块组成：

1. 伺服电机：作为动力源，通常采用交流永磁同步伺服电机，具备高响应速度、强过载能力以及精准的速度与位置控制特性。
2. 传动机构：核心转换部件，主要包括滚珠丝杠或行星滚柱丝杠，高端应用中，还可能出现皮带轮或齿轮齿条等变体结构。
3. 导向机构：确保推杆或滑块沿直线轨道平稳运动，常见形式包括直线导轨、滑动轴承或铜套导向等。
4. 推杆/缸体组件：承受外部负载并实现直线位移的部件，通常由高强度合金钢或铝合金制造，表面经过镀铬或硬化处理，以提升耐磨性与抗腐蚀能力。
5. 编码器/传感器：作为位置反馈元件，通常安装在电机后端或丝杠末端，实时监测实际运动状态，从而构成闭环控制系统。
6. 制动系统：通常在电机尾部集成电磁制动器，用于在断电时保持位置锁定，防止推杆因负载而自行滑落。

核心部件精细剖析

传动机构：滚珠丝杠与行星滚柱丝杠

传动机构是决定电动缸精度、负载能力与使用寿命的核心所在。

• 滚珠丝杠型：通过钢球在丝杠与螺母之间滚动传递动力，摩擦系数极低（＜0.01），传动效率高达90%以上，定位精度可达±3μm/300mm，适用于中等负载、高速度、高频次的应用场景，如自动化装配与搬运设备。
• 行星滚柱丝杠型：在丝杠与螺母之间布置多个滚柱，形成多齿对啮合结构，其承载能力比滚珠丝杠提升3至5倍，抗冲击性更强，且能适应重载、高速、高刚性等苛刻工况，常用于压力机、注塑机等对可靠性要求极高的领域。

导向与支撑机构

若缺乏稳定的导向系统,丝杠将受到径向力的作用而加速磨损，高端伺服电动缸往往采用直线导轨结构，其滑块与导轨之间通过多列钢球接触，能够承受较大的径向与侧向力矩，确保推杆在伸缩过程中无松动与偏摆，对于轻载或短行程应用，也可采用金属滑动衬套（如铜基石墨镶嵌衬套），其结构紧凑、成本较低，且维护更为简便。

密封与防护系统

在粉尘、切屑液、水雾等恶劣工况下，密封结构至关重要，典型设计包括：

• 前端防尘密封圈：采用聚氨酯或丁腈橡胶材料，能够有效刮除推杆表面附着的杂质，防止其进入缸体内部。
• 中间骨架油封：防止润滑脂泄漏，同时阻止外部污染物侵入丝杠腔体。
• 内置压力平衡阀：使内部气压与外界保持平衡，避免因温度变化或活塞运动导致内部吸尘或凝露现象。

结构设计的关键技术指标

在分析伺服电动缸结构时,需重点关注以下参数及其对性能的影响：

指标	说明	结构影响
推杆直径	决定抗弯刚度与极限负载能力	直径越大，承受弯矩的能力越强
丝杠导程	影响速度与推力的关系（P = 2πT / 导程）	小导程可获得较大推力，大导程则提升运动速度
后端支撑形式	固定-支撑（FS）或固定-固定（FF）	FF形式可有效补偿热伸长，适用于长行程应用
安装方式	前法兰、后耳轴、中间铰接等	影响受力点位置及整体安装便利性
压缩空气接口	部分特殊设计包含内部气体缓冲腔	用于辅助复位或提供额外减震效果

结构选型与行业应用

• 机床行业：要求极高刚性与长寿命，常采用行星滚柱丝杠配合前端双列角接触轴承支撑结构，推杆端部设计有拉杆接口，用于夹紧或顶出操作。
• 机器人协作：追求轻量化与集成化，通常采用空心或铝制缸体，内置伺服电机与编码器，推杆直径较小，并配合多轴连接件使用，以适应灵活多变的运动轨迹。
• 压力与测试设备：对力控精度有苛刻要求，需在推杆前端集成力传感器，丝杠与螺母副之间的间隙必须为零（预紧型），缸体外壳常采用不锈钢或表面镀镍处理，以增强耐腐蚀性能。
• 汽车焊装线：需要频繁启停与过载保护，结构上常采用双螺母预紧滚珠丝杠，并配备高制动扭矩的电磁抱闸，防止断电时推杆意外坠落，保障生产安全。

伺服电动缸并非简单的“电机+丝杠”组合，其结构设计是一项涉及材料力学、摩擦学、热管理及精密装配的系统工程，从滚珠的排列方式、丝杠轴端的支撑轴承类型，到密封件的唇口角度、缸壁的散热鳍片，每一处细节都决定了其最终的性能表现，当工程师深入理解其内在结构逻辑时，便能在选型与系统集成中做到“知其然，更知其所以然”，从而在智能制造的大趋势下，实现更高效、更可靠的精密直线运动控制。
