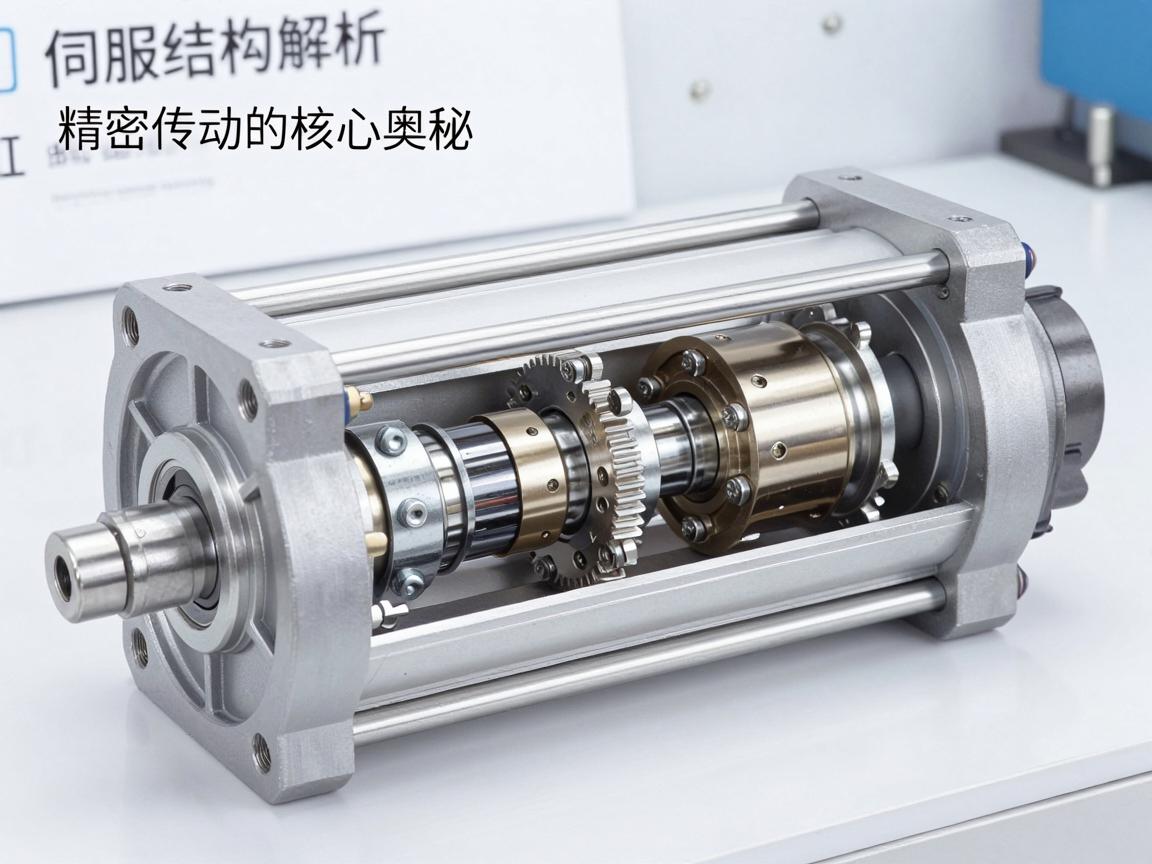

伺服电动缸内部结构解析，精密传动的核心奥秘
伺服电动缸的核心结构由电机、滚珠丝杠、导向机构及编码器闭环系统构成，电机通过联轴器直接驱动滚珠丝杠旋转，将旋转运动转化为螺母的直线运动，推动活塞杆精准伸缩，滚珠丝杠副利用循环滚动摩擦替代传统滑动摩擦，大幅降低传动损耗并消除反向间隙，配合高刚性导向轴承确保轴向零偏载，内置编码器实时反馈位置信号至伺服驱动器，形成毫秒级闭环控制，实现微米级定位精度与动态响应平衡，密封组件采用多层防尘设计，保障内部滚道免受污染，是工业自动化中高速、高负载精密传动的核心奥秘所在。
伺服电动缸作为一种将伺服电机与丝杠传动机构紧密结合的精密执行元件，在现代工业自动化、机器人、航空航天、医疗器械等领域中扮演着至关重要的角色，它能够在闭环控制下，实现高精度、高速度、高负载的直线运动，并逐渐替代传统的液压与气动系统，展现出卓越的能效和控制性能，一台伺服电动缸的内部结构究竟是怎样的？本文将深入拆解其核心组成,揭示其精密传动的奥秘。
伺服电动缸的基本组成架构
伺服电动缸本质上是一种将旋转运动转化为直线运动的机电一体化装置,其内部结构大致可分为以下几大模块：
- 动力输入模块：伺服电机
- 传动转换模块：丝杠副（包括滚珠丝杠或行星滚柱丝杠）
- 导向支撑模块：直线导轨或导向套
- 壳体与密封模块：缸体、前端盖、后端盖、防尘密封件
- 反馈与保护模块：编码器、限位开关、防旋转装置
核心部件详解
伺服电机——动力源
伺服电动缸的动力源通常采用交流伺服电机，部分微型或特殊应用场合则会选用直流无刷电机或步进电机，伺服电机内部包含定子绕组、永磁转子、编码器及可选配的制动器，电机通过联轴器或直连方式与丝杠连接,将电能高效转化为旋转机械能。
丝杠副——传动核心
丝杠是伺服电动缸中最关键的传动部件，直接影响定位精度、承载能力和使用寿命。
- 滚珠丝杠：通过滚珠在丝杠与螺母之间的滚动实现低摩擦传动，效率高达90%以上，无爬行现象，适用于大多数中高速、高精度场合。
- 行星滚柱丝杠：采用多个滚柱在螺纹间滚动，将点接触转化为线接触，大幅提升承载力与使用寿命，尤其适用于重载、高频次、极端环境（如高温、高振动）场景。
在高端伺服电动缸中，丝杠通常经过精密磨削与表面硬化处理，并配合预紧螺母消除反向间隙,从而实现微米级的重复定位精度。
导向机构——保证直线运动
丝杠本身只能提供推力，无法承受径向或偏载力矩，伺服电动缸内部必须设置导向装置，确保推杆仅沿轴向运动,同时有效抵抗侧向力。
- 直线导轨：结构紧凑，行程长，精度高,适用于高速高负载场合。
- 导向套/滑动轴承：成本低、结构简单，常用于轻载或短行程场合，但摩擦较大,耐磨性一般。
推杆与防旋转结构
推杆（活塞杆）是直接输出直线运动的部件，通常采用高强度合金钢制造，表面经过镀铬或渗氮处理，以提高耐磨性与耐腐蚀性，为防止推杆在负载下发生旋转，缸内往往采用防旋槽+导向键或异形截面推杆的设计,确保运动方向唯一且稳定。
壳体与密封系统
伺服电动缸壳体一般采用铝合金型材或高强度铸钢，既保证良好的散热性能，又提供足够的结构刚度，前端盖与后端盖通过法兰连接，内部设有密封圈与防尘刮片，防止外界粉尘、水分进入丝杠副和电机内部,这对于在恶劣工业环境下的长期稳定运行至关重要。
反馈与安全保护装置
- 编码器：安装在电机尾部或丝杠末端，提供位置与速度反馈,实现高精度闭环控制。
- 限位开关：机械式或接近式，安装于行程两端,防止推杆超出极限位置造成损坏。
- 制动器：可选配断电刹车机构，在关键应用（如垂直负载）中，防止断电时发生下坠事故,确保安全。
典型结构形式
- 折返式：电机与缸体平行布置，通过皮带或同步带驱动丝杠，优点是轴向长度紧凑,缺点在于存在皮带间隙与弹性损失。
- 直连式：电机与丝杠通过联轴器直接连接，结构刚性高，控制响应快,是高性能电动缸的主流方案。
- 筒形内置电机式：电机定子集成在缸体内部，转子直接与螺母耦合，与滚珠丝杠实现“一体化”设计，体积最小,但功率受限且散热要求较高。
伺服电动缸的内部结构虽看似简单，实则包含了精密机械、控制、密封、材料等多学科交叉技术，从滚珠丝杠的微米级螺纹，到编码器的千分之一度分辨率，每一个部件都决定了整缸的性能边界，随着智能制造对高精度、高柔性、长寿命执行单元需求的日益增长，伺服电动缸内部结构的持续优化——如陶瓷滚柱、抗腐蚀涂层、集成传感器等——将不断推动自动化装备迈向新的高度。
深入理解伺服电动缸的内部构造，不仅是选择与应用设备的基础,更是未来探索下一代精密传动技术的关键起点。
