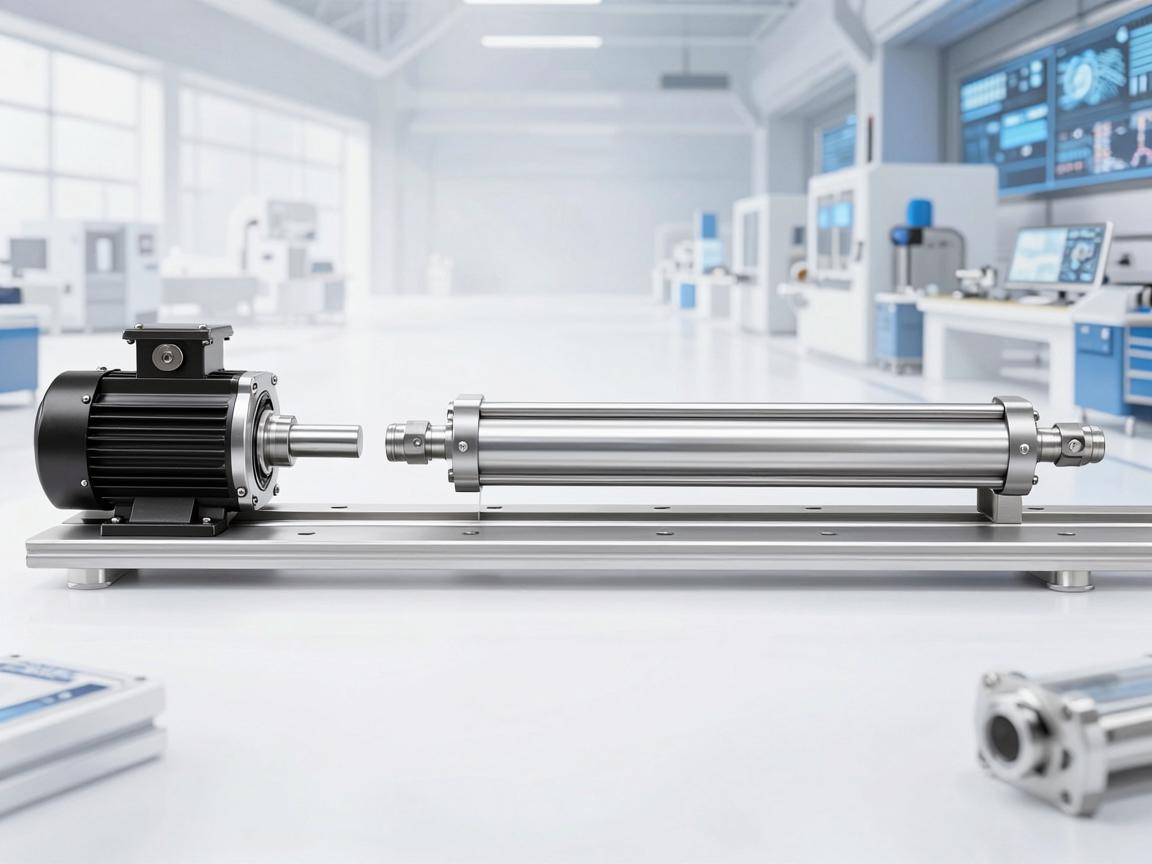

电动缸工作原理，从伺服电机到精准直线运动的转化
电动缸的工作原理基于伺服电机驱动与精密机械传动的协同，系统启动后，伺服电机接收控制器的脉冲或模拟量信号，通过闭环控制实现高精度转速与扭矩输出，电机转子旋转时，通过联轴器或同步带将动力传递给滚珠丝杠或行星滚柱丝杠，丝杠的旋转运动被螺母组件转化为直线运动，推动缸体活塞杆或滑台前进后退，滚珠丝杠内循环的钢球滚动方式可大幅降低摩擦系数，使旋转到直线的转化效率高达90%以上，配合编码器实时反馈位置信号，伺服系统能精确控制丝杠转动的圈数与角度，最终实现微米级的直线位移精度与响应速度。
在工业自动化日益追求高精度与高柔性的今天，电动缸作为一种将旋转运动高效转化为直线运动的高性能执行元件，正逐步取代传统的气缸与液压缸，成为智能制造领域不可或缺的核心部件，它不仅融合了伺服电机卓越的精确控制能力，还继承了丝杠传动机构的高效与高刚性，电动缸究竟是如何实现这一“旋转到直线”的奇妙转化的？本文将从其核心结构、工作原理及关键技术三个维度,为您进行深入解析。
电动缸的基本结构
要理解电动缸的工作原理，首先需要剖析其“骨架”与“肌肉”,一套典型的电动缸主要由以下关键组件构成：
- 伺服电机：作为系统的动力源泉，它提供精确可控的旋转运动，伺服电机能够精准调控转速、扭矩与旋转角度,是实现高精度直线运动的基础。
- 丝杠副：这是实现运动转换的核心传动机构，通常采用滚珠丝杠或行星滚柱丝杠，其功能是将伺服电机的旋转运动，转换为螺母（或丝杠轴自身）的直线运动。
- 缸筒与活塞杆：类似于传统气缸的外壳与出力杆，它们不仅为内部传动部件提供保护与导向,还将丝杠的直线运动最终输出至外部负载。
- 轴承与联轴器：轴承用于支撑丝杠，减小摩擦并保证高转速下的平稳运行；联轴器则负责将伺服电机的旋转动力可靠地传递给丝杠轴。
- 编码器与传感器：集成于电机或缸体内部，用于实时反馈位置、速度与推力等数据，是构成闭环控制系统的“眼睛”,确保执行动作的精确无误。
核心工作原理：从旋转运动到精准直线运动
电动缸的工作原理可概括为“电机驱动丝杠，丝杠推动活塞”这一简洁的传动链条,其具体过程如下：
伺服电机输出旋转运动
当控制系统发出指令（前进10毫米”或“以0.5米/秒的速度推进”）后，伺服驱动器会驱动电机按照预设的转速和角度精确旋转，电机输出的扭矩通过联轴器直接传递给丝杠轴,完成了从电能到旋转机械能的转换。
丝杠副完成运动转换
丝杠与螺母之间通过滚动体（如滚珠或滚柱）形成滚动接触，具有摩擦小、传动效率高（可达90%以上）、间隙可调等显著优点，当丝杠旋转时，受限于导向结构的螺母无法转动，只能沿丝杠轴向移动；反之，若螺母固定，则丝杠会带动活塞杆做直线运动,这一过程实现了旋转角度位移向精确直线位移的转换。
- 关键数学关系：直线位移量 = 丝杠旋转圈数 × 丝杠导程（螺距），一根导程为10毫米的丝杠，每旋转一圈，螺母就会移动10毫米，通过精确控制电机旋转的圈数和微小的角度,即可实现微米级甚至亚微米级的定位精度。
活塞杆输出直线动力
螺母通常与活塞杆直接或间接连接，当螺母沿丝杠轴向移动时，活塞杆同步伸出或缩回，从而推动或拉动外部负载，在此过程中，缸筒为活塞杆提供可靠的导向与防转动功能（通常通过内置导向键或花键实现）,确保出力方向始终与预期一致。
闭环反馈实现精准控制
电动缸的“灵魂”在于闭环控制系统，安装在电机后端的编码器会实时检测丝杠的实际旋转角度与位置，并将数据反馈给伺服驱动器，驱动器将反馈值与用户设定的指令值进行比对，一旦发现偏差（负载阻力突变导致速度下降），会立即调整电机电流或转速进行动态补偿，正是这种实时监控与修正机制，使得无论负载如何变化，电动缸都能稳定、精确地抵达指定位置,其精度远高于开环控制的气缸或步进电机。
不同类型电动缸的工作原理差异
根据不同的应用场景与性能需求，电动缸在传动结构上有所区分，但其核心原理均遵循“旋转—直线”转换：
- 滚珠丝杠电动缸：应用最为广泛，适用于中等速度和精度（定位精度约0.01-0.05毫米）的场合，其丝杠与螺母之间通过循环滚珠传递力，摩擦力极小，效率高,但不宜承受极大的轴向冲击载荷。
- 行星滚柱丝杠电动缸：采用多个滚柱与丝杠多点啮合，接触面积更大，因而具有极高的刚性、超长的使用寿命及强大的推力承载能力（可达数百吨），常用于重型压机、飞行器模拟器等极端场合，其基本工作原理仍是旋转到直线转换，但滚柱的特殊结构带来了更小的摩擦和更高的定位精度（可达1-5微米）。
- 直驱式电动缸：电机的转子直接与丝杠一体化设计，省去了联轴器等中间环节，这缩短了传动链，消除了反向间隙，响应速度更快,尤其适用于高频往复运动或对动态响应要求极高的应用。
电动缸的优势总结
理解了“伺服电机 + 丝杠副”这一核心原理后，电动缸相比传统气动/液压系统的优势便不言而喻：
- 精确可控：全闭环控制，位置、速度、推力均可实现可编程的数字化调节,重复定位精度可达微米级。
- 节能环保：无需压缩空气或液压油作为介质，无泄漏风险，能量利用效率高,运行更清洁。
- 动态性能优异：起停过程无冲击（可通过软件实现平滑加减速），能提供灵活可调的推力与速度曲线,适应复杂的工艺节拍。
- 维护简单，寿命长：结构紧凑，运行噪音低，寿命长（滚珠丝杠副的寿命通常可达数千万次循环）,显著降低全生命周期成本。
电动缸的工作原理本质上是一个精密的“旋转—直线”转换与动态反馈的闭环系统，从伺服电机的旋转输出，到丝杠副的机械传递，再到编码器的实时修正，每一步都体现了精密机械设计与现代控制工程的深度融合，正是这种可靠的物理转换加上智能化的数字控制，使电动缸成为现代工厂中实现精准推送、抓取、装配、压装等动作的理想执行元件，它无疑是工业自动化迈向“柔性与精准”时代的核心基石。
