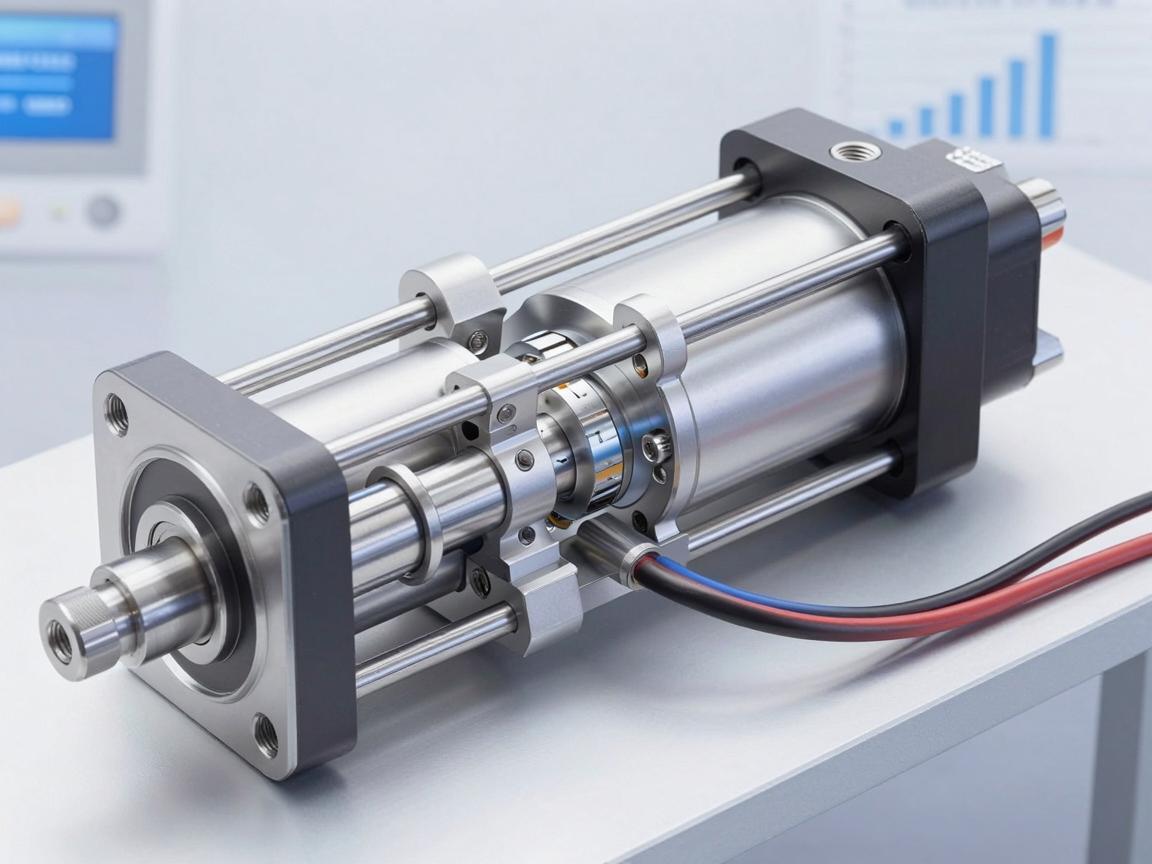

伺服电动缸结构解析，精密传动的核心设计
生成摘要如下：，伺服电动缸的核心结构由伺服电机、高精度滚珠丝杠（或行星滚珠丝杠）、同步带轮/联轴器、缸体及导向组件构成，其精密传动设计关键在于：伺服电机直驱或通过同步带驱动丝杠旋转，将旋转运动转换为螺母的直线运动，从而推动活塞杆实现线性位移，高刚度缸体与内置的直线导轨或滑动轴承确保无侧向间隙，配合预压式丝杠螺母及光栅尺闭环反馈，极大消除反向间隙并提升定位精度（可达±0.01mm），密封防尘设计与内置限位传感器保障了动态响应速度与长期运行稳定性，实现了高频次、高负载下的精准力控与位置控制。
在现代工业自动化与精密控制领域,伺服电动缸正逐步取代传统的液压与气动执行机构，成为运动控制系统中的关键执行元件，它将伺服电机、滚珠丝杠、传动机构与智能控制技术高度集成，具备高精度、高刚性、长寿命、低能耗等显著优势，若要深入理解伺服电动缸的性能与应用，首先需要拆解其核心结构，揭示其精密传动背后的内在逻辑。
伺服电动缸的总体结构组成
伺服电动缸本质上是将伺服电机的旋转运动转化为直线运动的机电一体化执行装置,其典型结构主要由以下几大部分构成：
- 伺服电机：作为动力源，通常采用交流永磁同步伺服电机，具备高响应速度、宽调速范围及精确的扭矩控制能力。
- 传动机构：核心为滚珠丝杠副或行星滚柱丝杠，负责将电机的旋转运动高效转化为推杆的直线运动。
- 导向机构：包括直线导轨或滑动轴承，确保推杆在运动过程中保持高直线度和侧向刚度。
- 推杆与缸体：推杆为运动输出部件，缸体为承载结构，通常采用高强度铝合金或钢材，内部集成润滑与密封系统。
- 反馈传感器：如编码器、光栅尺或磁栅尺，实时监测电机角度与推杆位置，形成闭环控制。
- 制动与安全装置：包括电磁制动器、限位开关和过载保护装置，确保在突发断电或超行程情况下设备安全。
关键结构部件详解
动力转换核心：丝杠传动机构
丝杠是决定伺服电动缸传动精度的核心元件,常见类型包括滚珠丝杠和行星滚柱丝杠。
- 滚珠丝杠：通过钢球在丝杠轴与螺母间的滚动摩擦实现传动，具有高效率（可达90%以上）和低磨损特点，适用于大多数通用工况。
- 行星滚柱丝杠：采用多根滚柱代替滚珠，与丝杠形成多点接触，载荷分布更均匀，刚性与承载能力远超滚珠丝杠，适用于重载、高速及高频率的极限工况。
丝杠的导程决定了直线运动速度与推力之间的匹配关系,是选型过程中必须关注的关键参数。
导向与支撑结构
为承受推杆运动时产生的径向力与倾覆力矩,伺服电动缸内部设有导向机构。
- 直线导轨结构：采用专业级直线滑块与导轨，承载能力强，运行平稳，适用于高精度、高负载场合。
- 滑动导向结构：通过高硬度轴承或铜套导向，结构紧凑、成本较低，适用于轻载、短行程应用。
导向机构的配合间隙是影响电动缸重复定位精度的核心因素之一,必须严格控制。
密封与润滑系统
伺服电动缸需在粉尘、冷却液、油雾等恶劣环境中长期稳定工作，因此密封设计至关重要。
- 防尘密封件：位于推杆出口处，通常采用“特氟龙唇形密封 + 金属刮刷”结构，能有效阻挡外部污染物侵入缸体内部。
- 内部润滑系统：丝杠与导轨部件需长期维持良好润滑状态，常见方案包括预置润滑脂腔室、集中润滑接口或采用免维护自润滑轴承。
位置反馈与闭环控制
高精度伺服电动缸离不开高分辨率的位置反馈元件,这也是实现闭环控制的基础。
- 内置编码器：安装在电机尾部，监测电机转角，通过丝杠导程换算得到推杆理论位置，适用于一般精度要求的场合。
- 直接式反馈：如光栅尺或磁栅尺，直接安装在推杆或缸体上，测量实际直线位移，能够有效消除丝杠间隙、热膨胀等误差，是实现微米级精度（如重复定位精度±1μm）的关键技术手段。
不同结构类型的应用特点
根据应用场景的不同,伺服电动缸的结构形式也有所差异：
- 直线式电动缸：电机与缸体同轴安装，结构紧凑，适用于安装空间受限的场合。
- 平行式电动缸：电机与缸体平行布置，通过同步带或齿轮传动，适用于大行程、低轮廓高度的需求。
- 折返式电动缸：电机位于缸体后方，通过联轴器驱动丝杠，安装灵活，适合长行程或高推力场景。
结构设计中的关键参数
在伺服电动缸的结构设计中,工程师需重点关注以下参数：
- 刚性匹配：确保电机、联轴器、丝杠、导向结构的综合刚性满足系统动态响应要求，避免共振或失稳现象。
- 热管理：丝杠高速旋转产生的热量若不及时导散，将导致热伸长并影响定位精度，风冷或液冷结构在高速重载工况下逐渐成为标准配置。
- 动载荷与静安全系数：丝杠的额定动载荷与推杆在冲击、振动工况下的安全裕度是选型与结构强度校核的核心依据，直接影响设备寿命与可靠性。
伺服电动缸的结构设计是一场精密机械、电机控制与材料科学协同优化的系统工程，从丝杠副的微观接触，到整机刚性的宏观优化，每一个细节都决定了执行端的性能天花板，随着工业制造向高速、高精度、高柔性方向持续演进，伺服电动缸的结构也朝着集成化、智能化、模块化的趋势不断升级，深刻理解其结构本质，不仅有助于合理选型与应用，更将推动自动化系统整体效率与可靠性的持续提升。
这篇文章从伺服电动缸的总体结构出发，逐步拆解了各关键部件的工作原理、设计要点与应用特点，适用于自动化工程师、设备维护人员以及相关技术爱好者学习参考。
