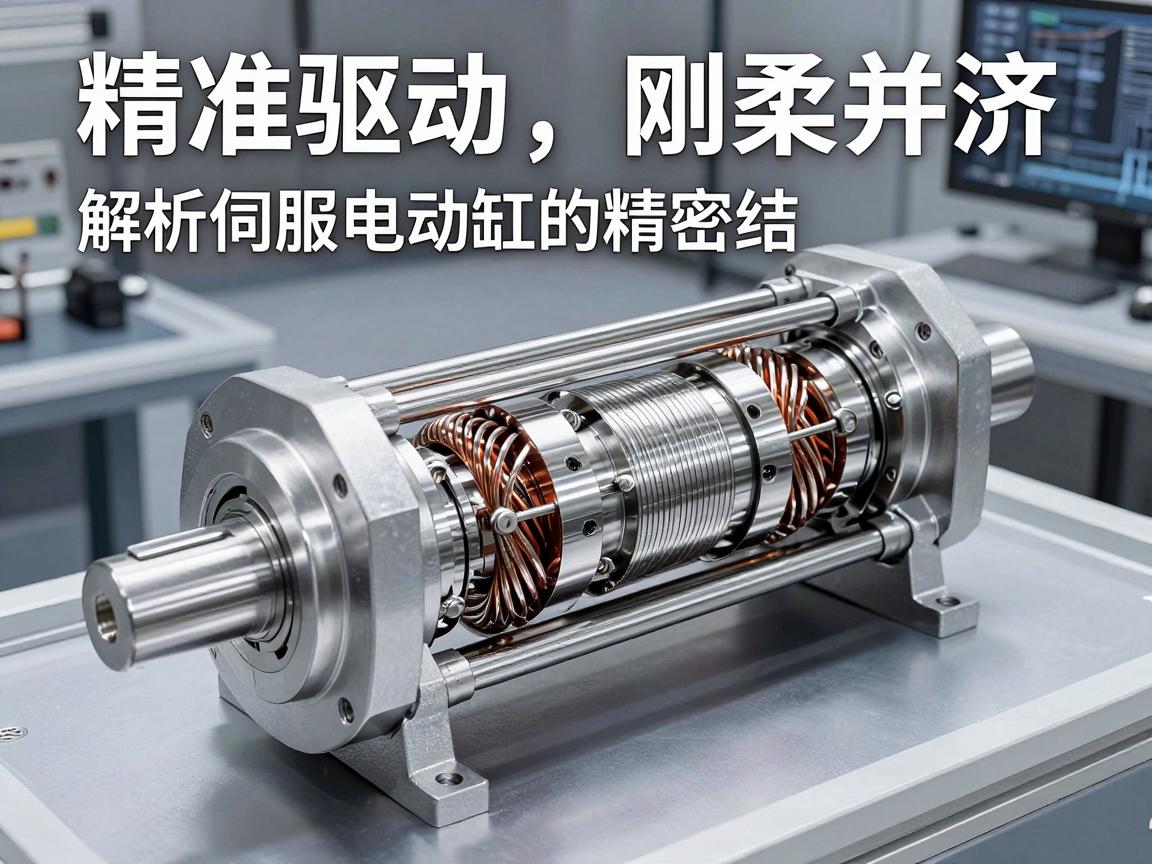

精准驱动，刚柔并济，解析伺服电动缸的精密结构与核心奥秘
伺服电动缸以“精准驱动，刚柔并济”为核心，其精密结构在于将伺服电机、滚珠丝杠与高刚性缸体有机结合，电机输出旋转运动，通过丝杠螺母副转化为直线运动，实现毫厘级定位精度，其“刚”体现在高强度铝合金或钢材缸体与精密导轨，能承载巨大推力并抵抗形变；“柔”则源于伺服电机的闭环控制与智能算法，可实时调节速度、加速度与力矩，缓冲冲击，核心奥秘在于电机编码器与控制器协同，通过位置/力反馈形成动态平衡，既保证微米级重复定位，又能在过载时柔性泄力，这种刚柔耦合设计，让电动缸在高频率往复、重载及精密装配场景中，实现高效能、长寿命的稳定输出。
在现代工业自动化与智能制造领域，精准的直线运动控制是实现高效生产与复杂工艺的基石，伺服电动缸，作为将伺服电机的旋转运动转化为精密直线运动的核心执行元件，正以其卓越的控制精度、强大的推力输出以及环保节能的特性，逐步取代传统液压与气动系统，成为机器人、航空航天、新能源、医疗设备等高端制造领域中不可或缺的“隐形英雄”。
这个看似结构简单的“电缸”，其内部究竟蕴藏着怎样精密的构造？又是如何实现令人惊叹的毫米级乃至微米级定位的呢？本文将为您深入剖析伺服电动缸的内部世界,解读其核心结构组成与设计逻辑。
动力之源：伺服电机与驱动控制单元
伺服电动缸的“心脏”是伺服电机，通常采用永磁同步伺服电机，与传统电机不同，伺服电机内置高分辨率编码器（如旋转变压器或光栅尺），能够实时反馈转子位置、速度与扭矩信号，与伺服驱动器共同构成闭环控制系统，正是这种闭环结构，赋予了伺服电动缸高精度、高响应动态性能的根本优势。
- 关键特性：低惯性、高过载能力、宽调速范围，驱动控制单元负责接收上位机指令，将电网交流电转换为可控的直流电，并输出精确的三相正弦波电流，驱动电机按照预设的曲线（如S型、T型）进行加减速与精确定位。
核心转换机构：滚珠丝杠副与行星滚柱丝杠
这是决定伺服电动缸推力、精度、寿命与效率的核心部件,负责将伺服电机的旋转运动高效转换为直线运动。
-
滚珠丝杠副（Ball Screw）：最为常见的形式，在丝杠与螺母之间填充了循环滚动的钢珠,将滑动摩擦转变为滚动摩擦。
- 优点：传动效率极高（可达90%以上），摩擦力矩小，响应灵敏，间隙小,通过预压可实现零背隙。
- 缺点：承载能力受限于点接触，在高负载、高频次、高冲击工况下易磨损,且不适合极端重载或极高速度的应用。
-
行星滚柱丝杠（Planetary Roller Screw）：高端应用的宠儿，其螺母内圈分布有行星状的滚柱，滚柱与丝杠为线接触,形成多线啮合结构。
- 优点：承载能力是滚珠丝杠的数倍至十几倍，寿命更长，抗冲击能力极强，适用于重载、高刚性、高频率的严苛环境（如压机、注塑机、军工伺服缸）。
- 结构关键：滚柱的精密加工与保持架设计决定了其性能稳定性,这也是制造难度所在。
传动与导向组件：同步带/齿轮箱与直线导轨
为匹配不同工况对速度、推力和安装空间的要求,传动与导向结构成为连接电机与丝杠的重要桥梁。
-
传动方式：
- 直连式：电机通过联轴器直接驱动丝杠，传动零背隙，结构紧凑，适合空间受限、对精度和响应要求极高的场合。
- 折返式（平行式）：电机通过同步带或齿轮箱与丝杠连接，可匹配合适的减速比（增大扭矩或提高转速），使电机安装方向与缸身平行,节省轴向空间。
- 直角式：利用锥齿轮转向,适合垂直安装或空间布局特殊的设备。
-
导向结构：
- 缸筒内置导向：缸筒内壁经精密珩磨，作为丝杠螺母及推杆的导向面，结构紧凑，但摩擦相对较大,适用于中等精度场景。
- 外置直线导轨：推杆通过导轨滑块与外部直线导轨副连接，能承受较大的径向力（侧向力）和倾覆力矩，运行更加平稳，精度更高,是重型或高精度电动缸的标配设计。
执行与保护组件：推杆、防旋转机构与密封系统
-
推杆（活塞杆）：通常采用高强度合金钢（如40Cr、42CrMo）制造，表面经镀铬、氮化或陶瓷涂层处理，以增强耐磨性、耐腐蚀性和表面硬度，空心推杆可减轻重量,适用于高速或轻载应用。
-
防旋转机构：对于绝对位置控制至关重要的应用，必须防止推杆在直线运动时发生旋转,常见方案包括：
- 导向键/花键：在推杆上加工键槽,与缸筒内的键配合。
- 防转螺母：采用特殊设计的非圆截面螺母。
- 外部限位：通过外部机械结构（如连杆）限制推杆旋转。
-
密封与润滑系统：
- 密封：在动密封部位（如推杆出口）采用唇形密封圈、防尘圈（采用聚氨酯、氟橡胶等材料），防止外界粉尘、切削液侵入缸内，同时防止润滑油泄漏,恶劣环境下还需配备不锈钢防尘罩或风琴罩。
- 润滑：丝杠与螺母之间通常使用锂基脂或专用高性能润滑脂，部分高端设计采用自润滑衬套或终身润滑密封轴承,降低维护频率。
感知与控制末端：内置传感器与连接附件
伺服电动缸的智能化离不开传感器的“触角”。
- 位置反馈：除了电机编码器的间接测量，高端应用中会在推杆末端直接加装磁栅尺或光栅尺，构成全闭环控制,彻底消除机械间隙与传动误差。
- 力传感器：在推杆前端集成力传感器，实时反馈输出力值，实现力位混合控制（例如在装配、压装工艺中）。
- 限位与原点开关：通常采用接近开关（霍尔或电感式）,设定行程的机械极限位置和参考零点。
结构成就性能，细节决定成败
伺服电动缸的精妙之处，在于它并非电机与丝杠的简单“拧合”，从电机与驱动闭环的精密控制，到滚珠/滚柱丝杠的微小间隙控制，再到推杆、导向、密封的协同配合,每一个结构环节都经过精心计算与优化。
随着对高精度、高速度、高可靠性的追求永无止境，伺服电动缸的结构也在不断演进：更高承载的行星滚柱丝杠、更轻更强的碳纤维推杆、集成传感与通信的一体化智能电缸……这些结构上的微创新，正推动着全球智能制造迈向新的高度，理解这些结构,就是理解了精准驱动与工业进步的底层逻辑。
