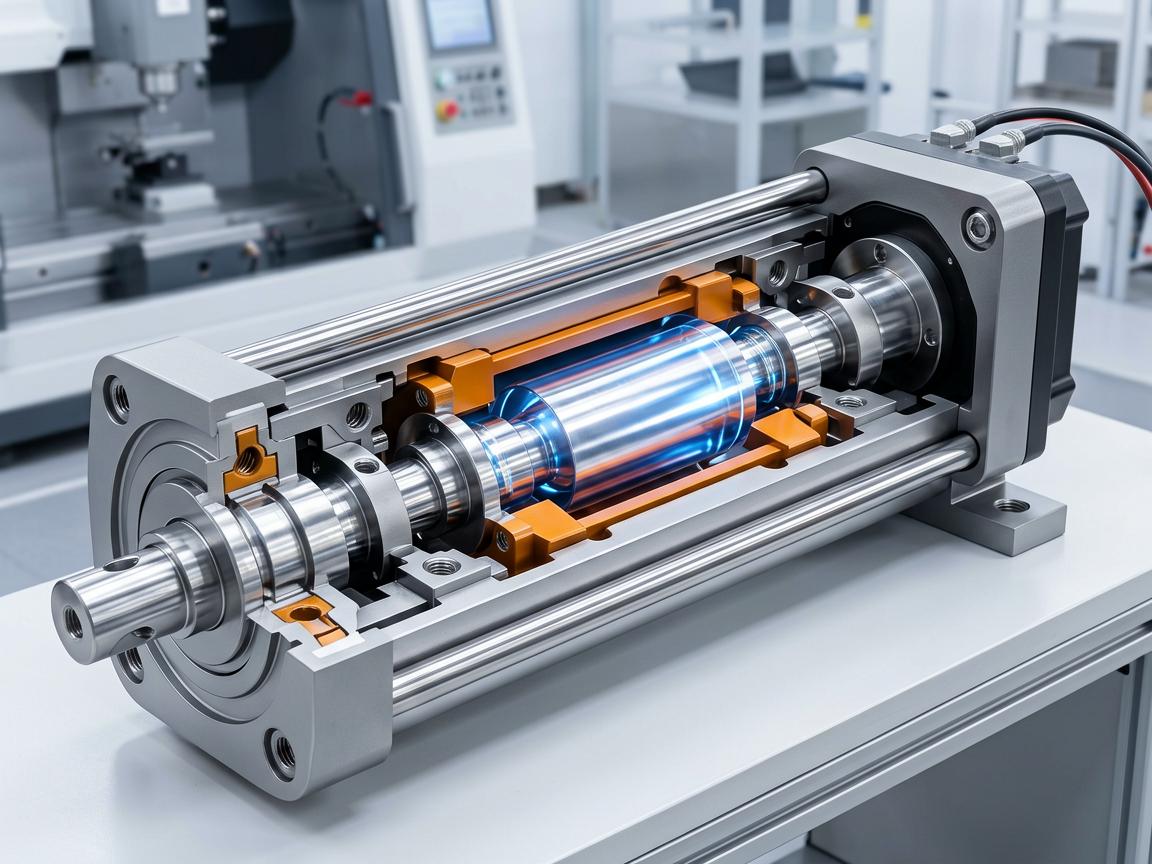

伺服电动缸结构，从精密传动到智能控制的核心解剖
伺服电动缸作为现代工业自动化核心执行元件，其结构是精密机械与智能控制的深度融合，其核心传动链由**伺服电机**、**高精度滚珠丝杠**或**行星滚柱丝杠**以及**缸体**构成，电机将旋转运动通过丝杠副高效转化为活塞杆的直线运动，实现微米级定位精度，在智能化层面，内置的**编码器**与**压力传感器**实时反馈位移和力值，配合**伺服驱动器**的闭环控制算法，可动态调节速度、位置与推拉力，从而适应复杂工况，缸体的**模块化设计**与**多级密封结构**兼顾了高刚度、长寿命及恶劣环境适应性，确保设备在高速高频运行下依然维持平稳与精准，是工业自动化实现柔性生产的核心动力枢纽。

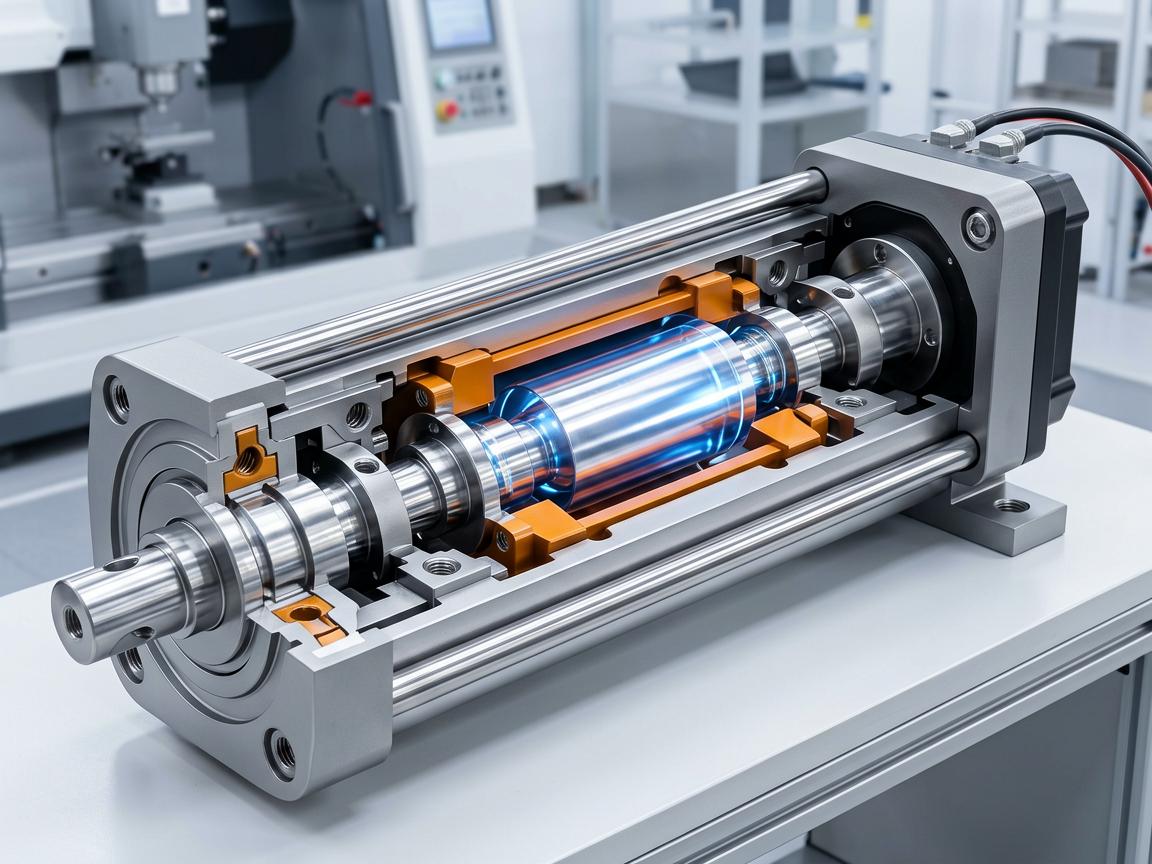

在工业自动化大步迈向“高速、高精、高柔性”的今天，一种看似低调却技术密集的直线执行元件，正悄然成为全球产线升级的核心引擎——它就是伺服电动缸，它通过伺服电机直接驱动丝杠机构，将旋转运动精确地转化为直线运动，能够在0.01毫米的重复定位精度下，轻松完成数百公斤级的推拉动作，相比之下，液压系统的漏油隐患与维护成本、气动系统固有的低刚性，都使其在精密制造领域显得力不从心，伺服电动缸凭借其结构上的先天优势，正在成为智能制造领域中最可靠、最高效的“肌肉组织”。
要真正理解伺服电动缸的巨大价值,我们需要剖析其精密的内部构造，从动力源到执行端，一探究竟。
动力源：伺服电机——结构的“心脏”
伺服电动缸的动力核心是交流伺服电机，它决定了整个系统的响应速度与过载能力，与普通电机不同，伺服电机内部集成了高分辨率的编码器（常见为17位或23位绝对值编码器），能够实时反馈转子位置和速度，形成精准的闭环控制。
- 直连结构特点：电机法兰直接与缸体连接，摒弃了传统的皮带或齿轮传动，常采用无键槽的锥面锁紧或高刚性弹性联轴器，从根本上消除反向间隙，提升了系统的传动刚性和响应速度。
- 选型逻辑：低惯量电机响应极快，适合高速轻载的拾取与放置任务；中惯量电机则能平衡速度与扭矩，适用于中速重载的压装与冲压场景；大惯量电机则拥有极高的转子惯量，用于需要极高运行平稳性和刚性支撑的重型加工场合。
关键点：电机与丝杠的直连设计，不仅简化了机械结构，还消除了传动链上的背隙和弹性形变，为后续的高精度控制奠定了坚实的硬件基础。
传动核心：滚珠丝杠与行星滚柱丝杠——结构的“骨骼”
这是伺服电动缸中决定精度、寿命和承载力的最核心部件，根据额定负载与工况需求，传动副主要分为两大流派：
滚珠丝杠传动副（适用于≤50kN，高速轻载）
- 结构组成：由丝杠轴、螺母、循环钢球及反向器组成，钢球在丝杠与螺母的滚道间滚动，将滑动摩擦转变为滚动摩擦。
- 精度等级：通常可达C3~C5级，即任意300mm行程内的定位误差不超过8微米，满足绝大多数精密装配需求。
- 结构优势：滚动摩擦系数极低，仅约0.003，传动效率高达90%以上，发热量小，能效表现出色，但其钢球为点接触，抗冲击和过载能力相对有限。
行星滚柱丝杠传动副（适用于>50kN，重载低速）
- 结构组成：主要由丝杠轴、多个（通常6~12根）均布的行星螺纹滚柱、保持架及内齿圈构成，结构更为复杂精密。
- 关键差异：滚柱与丝杠之间为多线接触，接触面积远大于滚珠丝杠的钢球，这使得其承载能力得到数倍提升，且径向刚度极高，抗冲击振动能力卓越。
- 寿命优势：得益于更大的接触面积和更优的受力分布，在同等负载条件下，其理论寿命可达滚珠丝杠的5~10倍以上，特别适合连续重载的严苛工况。
结构细节提醒：丝杠的支撑方式（如固定-支撑、固定-固定）直接影响其临界转速与热伸长处理，对于长行程应用，通常采用预拉伸结构，即对丝杠施加一个预拉力，以补偿运行时温升引起的热膨胀，保证精度稳定性。
导向与防转机构：内部的“关节韧带”
当活塞杆承受侧向力时,必须防止其发生旋转，否则会损坏精密的丝杠副和导向套，典型的导向结构有三种：
- 双导轨滑块式（外置）：结构简单，承载侧向力能力强，适用于长行程、大侧向力的应用，但占用空间相对较大。
- 内置花键或导键式（内置）：在缸筒内壁加工花键或键槽，与之配合的活塞杆上也加工出对应结构，实现防转，结构紧凑，但加工成本和难度较高。
- 高强度铝合金导向套：配合低摩擦耐磨带，在提供精准导向的同时，兼顾了密封功能，是中小型伺服电动缸的主流设计方案。
防尘与润滑：内部装有迷宫密封结合氟橡胶防尘圈，有效防止外部粉尘、切屑液侵入，缸体内部设计了长期润滑脂腔，实现了超长免维护周期（通常可达20000公里以上），大幅降低了设备生命周期内的维护成本。
位置反馈与限位保护：结构的“神经末梢”
伺服电动缸的“伺服”二字源于其全闭环控制特性，其反馈系统主要由两部分构成：
- 电机尾部编码器（半闭环）：通过控制电机的旋转角度来间接推算直线位置，这种方式结构简单，成本较低，但精度受限于丝杠的制造精度和热变形。
- 直线光栅尺或磁栅尺（全闭环）：直接安装在缸体侧面，读取活塞杆的实际位置，从而消除了热伸长、弹性变形带来的误差，可实现±1微米级的极高重复定位精度，是超精密加工和测量的首选。
缸体前端通常会安装电感式或霍尔式限位开关，作为软限位之外的硬件硬保护，部分高端型号还内置了压力传感器，能够实时监控推拉力值，实现精密力控，并有效防止过载损坏。
结构与控制系统的接口：智能化的“大脑”连接
伺服电动缸的机械结构设计,必须与现代工业控制系统无缝融合：
- 通讯接口：全面支持EtherCAT、PROFINET、MECHATROLINK等主流工业总线协议，可以无缝接入各类PLC或运动控制器，直接接收位置、力、速度等指令。
- STO（安全转矩关断）功能：通过控制器的安全继电器直接切断电机动力输出，无需等待驱动器响应，即可实现安全停机，满足ISO 13849等国际功能安全标准。
这意味着一台伺服电动缸,早已不是一个简单的机械部件，而是一个高度集成的可编程智能执行单元，其结构设计为电气控制预留了完整的调试与诊断端口，极大地方便了系统集成与远程运维。
典型结构差异与应用场景对比
| 结构配置 | 代表应用场景 | 优势 |
|---|---|---|
| 电机直连+滚珠丝杠 | 3C电子精密装配、注塑机顶出机构 | 高速、低噪音、结构紧凑 |
| 电机直连+行星滚柱丝杠 | 重型锻造压力机、汽车底盘压装线 | 超高负载能力、耐冲击、寿命长 |
| 电机+折返式行星减速机构 | 锂电池卷绕设备、高速包装机械 | 增大推力、降低电机转速、优化惯量匹配 |
| 空心活塞杆结构 | 半导体晶圆精密搬运、真空吸附装置 | 便于内通气管或集成真空回路 |
结构即性能，细节定成败
伺服电动缸的结构设计绝非简单的零件堆叠,而是机械（丝杠选型、材料热处理）、电气（高分辨率编码器、高速总线）与软件（先进插补算法、安全逻辑）的深度协同与优化的产物，当您看到一台伺服电动缸以每分钟200次的频率，完成±0.01毫米的往复定位时，其背后是每一对滚柱的精密啮合、每一次编码器的毫秒级数据刷新、以及每一道密封圈在微米尺度上的紧密贴合。
随着直线电机技术成本的逐渐下探,传统丝杠式电动缸确实面临挑战，但行星滚柱丝杠结构的持续创新（如反向式、差动式）以及集成化伺服驱动器的小型化，仍将确保伺服电动缸在中大推力、高刚性场景中占据不可替代的核心地位。
真正专业的工程师，看的不仅是参数表上的数字，更是要理解结构背后对热变形、机械谐振与摩擦润滑特性的深刻洞察。
延伸阅读建议：如需进一步探讨“行星滚柱丝杠的精密啮合原理”或“伺服电动缸整机刚度建模与动态特性分析”，欢迎持续关注我们的技术专栏，后续将为您带来更深度的解析。
