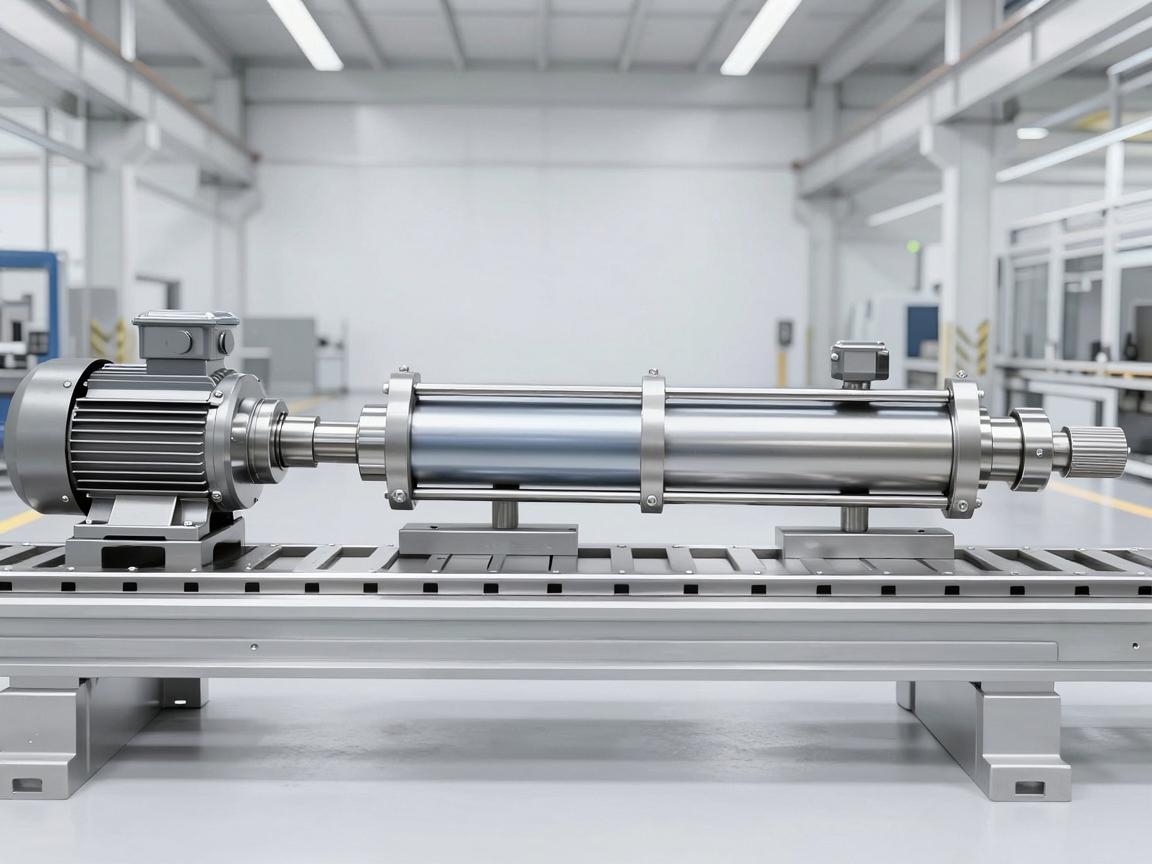

电动缸工作原理，从电机到直线运动的精密转换
电动缸的构成要素
要深入了解电动缸的工作机制,首先需要认识它的核心组件，一台典型的电动缸通常包括以下几个部分：
- 伺服电机或步进电机：作为动力源，提供精确可控的旋转输出。
- 减速机构（选配）：通常采用行星齿轮减速器或蜗轮蜗杆结构，用于提升扭矩、降低输出转速。
- 丝杠副：包括滚珠丝杠或滑动丝杠，是实现运动转换的核心部件。
- 缸筒与活塞杆（或滑块）：组成导向与输出结构，活塞杆与丝杠螺母连接，将螺旋运动转变为直线运动。
- 传感器（可选）：如霍尔传感器、光电编码器或直线位移传感器，用于反馈位置、速度等运行状态。
核心工作原理：旋转何以成直线？
电动缸的工作原理可以用一句话来概括：电机驱动丝杠旋转，丝杠螺母通过螺旋配合将旋转运动转化为直线运动，进而推动活塞杆平稳往复运动。 下面我们分步还原这一过程。
动力输入阶段
伺服电机或步进电机接收到来自控制系统的脉冲或模拟量指令后,开始精确旋转，其旋转方向与速度由电气信号严格调控，确保初始运动的准确性与可重复性。
此处可配图说明结构布局，例如电机与丝杠的耦合关系。
减速增扭阶段（可选）
当系统对推力或精细度提出更高要求时,电机后端会加装减速器，以行星减速器为例，它将电机的高转速降低，同时按传动比倍增输出扭矩，使丝杠获得更强劲、更稳定的驱动力。
运动转换阶段：丝杠副的工作逻辑
这是整个流程中最关键的环节,丝杠副由一根表面带有螺旋槽的丝杠和一个与之配合的螺母组成，其常见形式如下：
- 滑动丝杠（梯形丝杠）：利用丝杠与螺母之间的滑动摩擦传递运动，具有自锁性好、成本低的优点，但传动效率较低（约30%～50%），磨损也更快。
- 滚珠丝杠：在丝杠与螺母之间置入循环滚珠，将滑动摩擦转化为滚动摩擦，效率可达90%以上，它具有高精度、长寿命的特点，但自锁性较差，多需配合制动器使用。
当丝杠在电机驱动下旋转时,螺母因为被缸筒或导向结构的限制而无法随之转动，只能沿丝杠轴线方向进行直线移动，其本质在于：丝杠每旋转一圈，螺母便会移动一个导程的距离，从而实现旋转运动向直线运动的转化。
直线输出阶段
螺母与活塞杆（或滑块）采用固定连接，螺母的直线运动随即带动活塞杆实现向前伸出或向后收缩，缸筒部分为活塞杆提供导向、密封和防护，确保整体运行的平稳性与可靠性。
电气控制与智能化配合
电动缸的智能化主要体现于其控制环节,通过集成伺服驱动器与控制器，电动缸能够实现以下关键功能：
- 位置闭环控制：编码器实时反馈电机角位移，系统将其换算为直线位移量，并与设定值比对后持续修正输出。
- 速度与加速度曲线控制：电机转速可实现精准调节，支持匀加速、匀速、匀减速等运动曲线的编程执行。
- 推力监测与限幅：通过监测电流变化，间接对输出力量进行限制，以保护系统结构，防止因超载而损伤核心部件。
多样化的结构形式
除了经典的“丝杠旋转、螺母直线运动”模式外，电动缸还有另一种重要变体——螺母旋转式电动缸，在这种结构中，由电机驱动螺母旋转，丝杠本身做直线运动，其输出端固定在丝杠端部，该形式特别适用于长行程、大推力的应用场景，能够有效降低丝杠的旋转惯量和磨损风险。
技术优势与现实应用价值
相较于传统液压缸（需要油源和管道、易产生泄漏）或气动缸（速度不可控、无法实现精确中途定位），电动缸展现出明显的技术优势：
- 高精度：定位精度可达微米级，重复定位表现优异。
- 节能环保：无液压油泄漏，能耗按需取用，并支持制动能量回收。
- 控制便捷：易于接入PLC、机器人控制系统，实现复杂多轴协同作业。
正因如此,电动缸已被广泛应用于锂电池制造设备、医疗机械臂、精密运动平台、汽车焊接线、航空航天测试装置等对精准定位和高洁净度有苛刻要求的领域。
展望与思考
从表面上看,电动缸的工作原理似乎只有“旋转变直线”五个字，但在其背后，却凝聚了精密传动设计、电气控制算法与材料力学的多维度融合，随着伺服驱动技术与滚珠丝杠工艺的不断突破，电动缸正朝着更高速度、更大承载能力、更智能化的方向持续演进，它正逐步成为工业自动化和机器人关节中不可或缺的核心执行机构。
