探索伺服电动缸的内部结构，精密传动的核心奥秘

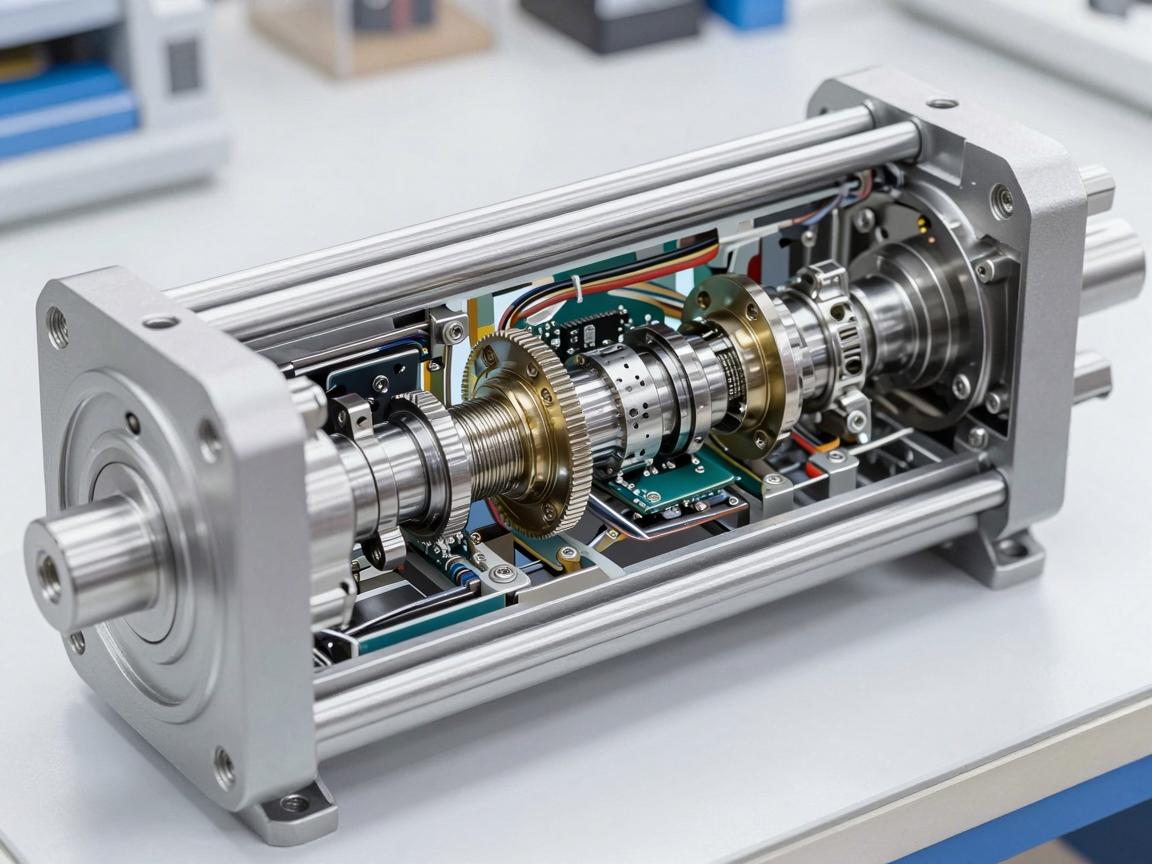

伺服电动缸的内部结构精密复杂，其核心奥秘在于将电机的旋转运动高效转化为直线运动，核心组件包括高精度滚珠丝杠或行星滚柱丝杠，它们与伺服电机直连或通过同步带传动，实现极低的摩擦损耗与高刚性传动，丝杠螺母通过缸体内部导向装置，带动活塞杆完成精准的直线推拉动作，配合内置的编码器与传感器，系统能对位置、速度和推力进行闭环控制，这种设计不仅消除了液压或气动系统的复杂管路与维护需求，更以毫秒级的响应速度和微米级的重复定位精度，构成了现代智能制造中高性能直线运动的核心技术。
伺服电动缸作为一种将电机的旋转运动高效转换为直线运动的高精度执行元件，广泛应用于工业自动化、机器人、航空航天等领域，其内部结构设计精妙，集成了多种机械与电子元件，能够实现高精度、高速度、高可靠性的直线驱动，本文将从核心部件入手,深入解析伺服电动缸的内部结构及其工作原理。
伺服电机：动力源的核心
伺服电动缸的动力源自伺服电机，与普通电机不同，伺服电机内置编码器，能够实时反馈位置、速度和扭矩信息，配合伺服驱动器实现闭环控制，电机转子通过联轴器或直接与丝杠连接，将旋转运动传递至传动机构，伺服电机的高响应性和低惯量特性，确保了电动缸在启动、停止及变速过程中的精准控制,显著提升了系统的动态性能。
传动机构：滚珠丝杠与行星滚柱丝杠
传动机构是伺服电动缸将旋转运动转换为直线运动的关键部分,常见的传动方式主要有两种：
-
滚珠丝杠：由丝杠轴、螺母和循环滚珠组成，滚珠在丝杠与螺母之间的螺旋滚道内滚动，将滑动摩擦转变为滚动摩擦，显著降低传动阻力，提升传动效率，该结构适用于中等负载、高精度场合，传动效率通常可达90%以上。
-
行星滚柱丝杠：结构更为复杂，由丝杠轴、行星滚柱、保持架和螺母组成，滚柱与丝杠之间为线接触，承载能力更强，抗冲击性能优越，适用于重载、高刚性和频繁启停的场景，其使用寿命和精度均优于滚珠丝杠,但制造成本也相应更高。
导向机构：确保直线运动的稳定性
为防止活塞杆在运动过程中发生旋转或偏移，伺服电动缸内部通常配备导向机构,常见的导向方式包括：
- 直线导轨：安装在缸体内部，与活塞杆上的滑块配合，提供高精度的直线导向,适用于高速高负载场合。
- 铜套或耐磨衬套：结构简单，成本较低，适用于轻载、低速或对精度要求不高的应用。
- 花键或导向键：通过键槽配合，有效限制旋转自由度,适用于需要抗扭矩的场景。
导向机构的设计直接影响电动缸的承载能力、运动平稳性及使用寿命,是确保高精度直线运动的重要保障。
活塞杆与密封组件
活塞杆（推杆）是直接输出直线运动的关键部件，通常采用高强度合金钢制造，表面经过镀铬或氮化处理，以增强耐磨性和耐腐蚀性，杆端可根据实际应用需求设计为外螺纹、内螺纹、法兰或关节轴承连接,便于与负载端适配。
密封组件主要用于防止外部灰尘、水分进入缸体，同时防止内部润滑油泄漏,常见的密封形式包括：
- 防尘密封圈：位于活塞杆伸出端,防止污染物进入缸体内部。
- 活塞密封圈：位于活塞杆与缸体之间,保证气密性或液压密封效果。
- 缓冲密封：在行程末端提供缓冲效果，减少冲击和噪音,提升系统的舒适性与安全性。
限位与缓冲装置
为确保电动缸在行程末端安全停止，内部通常安装限位开关或接近传感器，用于实时检测活塞杆位置，并向控制系统发送信号，部分高端伺服电动缸还配备机械缓冲器（如液压缓冲器或聚氨酯缓冲垫），以有效吸收冲击能量，防止过行程损坏,延长设备寿命。
轴承与支撑部件
在电机与丝杠的连接处以及丝杠的末端，通常安装滚动轴承（如深沟球轴承、角接触球轴承），用于支撑旋转部件，减小径向和轴向跳动，轴承的精度等级直接影响电动缸的重复定位精度、运行平稳性以及噪音水平。
伺服电动缸的内部结构是一个高度集成、精密协调的系统，从电机的精确控制，到丝杠的高效传动，再到导向、密封与缓冲的可靠保障，每一个部件都扮演着不可或缺的角色，理解这些内部结构，不仅有助于用户更精准地进行设备选型与应用适配，也为设备的日常维护与性能优化提供了重要基础，随着工业自动化向着更高精度、更高速度方向不断演进，伺服电动缸的内部设计也将持续创新,带来更多突破性的技术可能。
