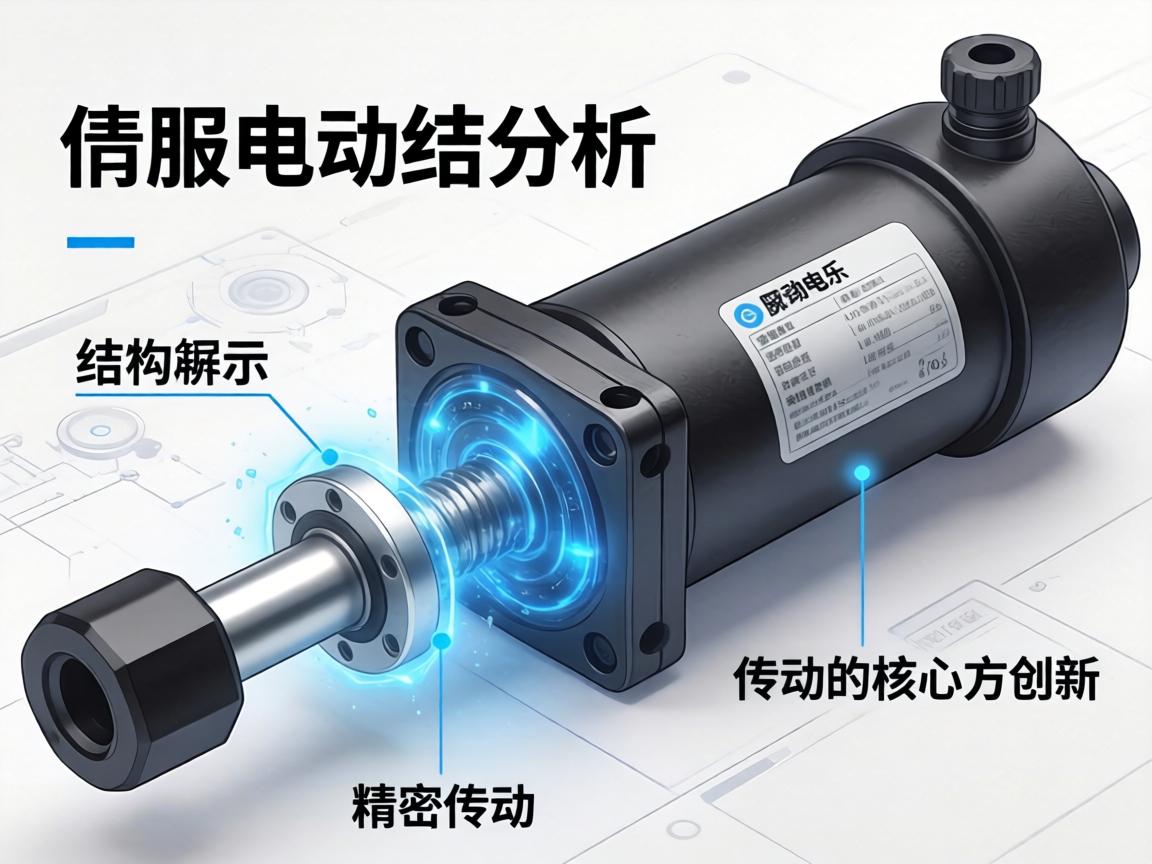

伺服电动缸结构解析，精密传动的核心与创新
内容，生成的摘要如下：，伺服电动缸作为精密传动的核心执行元件，其结构创新主要体现在将伺服电机与丝杠、缸体进行一体化集成设计，通过采用高精度滚珠丝杠或行星滚子丝杠，配合专用伺服电机与编码器，实现了从旋转运动到直线运动的高效转换，消除了传统液压与气动系统的非线性缺陷，其核心创新在于模块化结构与闭环控制技术的深度结合，使得系统具备高刚度、高定位精度及优异的动态响应能力，集成式导向机构与优化的密封设计，显著提升了设备在复杂工况下的可靠性与寿命，成为现代自动化产线与精密制造领域的关键技术支撑。
在现代工业自动化与精密控制领域中,伺服电动缸凭借其高精度、高刚性、长寿命以及易于集成等显著优势，正逐步取代传统的气动与液压传动方式，成为执行机构中备受瞩目的“新星”，要深入理解伺服电动缸为何能够实现如此卓越的性能，就必须从其精巧而严谨的内部结构入手进行系统剖析，本文将从核心组成、关键部件功能以及协同工作原理三个维度，全面解析这场属于“毫厘之间”的精密传动革命。
伺服电动缸本质上是一种将伺服电机的旋转运动,通过传动机构高效转化为直线运动的模块化驱动装置，其结构可划分为三大核心系统：动力源系统、传动转换系统以及执行反馈系统，这三个子系统紧密耦合，共同实现位置、速度与力的精准闭环控制，从而确保执行过程的高度可控与稳定。
核心结构部件深度解析
伺服电机：动力的心脏
作为整个系统的动力源,伺服电机通常采用永磁同步电机（PMSM），其内部集成了高分辨率编码器，能够实时反馈转子的位置与转速信息，与普通电机相比，伺服电机具有高过载能力、低转动惯量以及宽调速范围的特点，这为电动缸的精准启停与变速控制提供了坚实的基础保障。
传动机构：从旋转到直线
传动机构是衡量电动缸技术水平的集中体现,目前主流的传动形式主要有以下两种：
-
滚珠丝杠副： 这是当前应用最为广泛的结构形式，丝杠轴与螺母之间通过滚珠实现滚动接触，将传统的滑动摩擦转化为滚动摩擦，传动效率可高达90%以上，高精度的滚珠丝杠（如C3、C5级）配合预紧技术，能够有效消除反向间隙，确保定位精度达到微米级别。
-
行星滚柱丝杠： 针对重载、高冲击、高频次等极端应用场景，滚柱丝杠采用多个螺纹滚柱同时与丝杠啮合，接触面积远大于滚珠丝杠，因此具备更高的承载能力和抗冲击性能，其结构虽然更为复杂，但在使用寿命和系统刚性方面的表现更为出色。
支撑与导向系统：刚性的保障
-
导向机构： 通常采用直线导轨或滑动轴承，直线导轨通过滑块与导轨之间的循环滚珠运动，为推杆提供高刚性、低摩擦的直线导向，有效防止推杆在重载或偏载情况下发生弯曲或扭转。
-
支撑轴承： 丝杠的两端需由高精度轴承（如角接触球轴承或圆锥滚子轴承）支撑，以承受轴向推力与径向载荷，轴承的预紧配置直接影响丝杠的回转精度和系统的整体刚性。
推杆与防转机构
推杆是连接螺母与外部负载的关键部件,为防止推杆在伸缩过程中发生旋转，内部通常设有防转结构，常见形式包括：推杆外壁的键槽配合、内部花键连接或多边形导向杆，推杆表面一般经过镀铬或硬化处理，以提升耐磨性与耐腐蚀性。
反馈系统：闭环控制的纽带
除了伺服电机自带的编码器外,部分高精度伺服电动缸还会在推杆末端加装直线光栅尺或磁栅尺，这种“全闭环”控制结构能够直接测量推杆的实际位移，绕开丝杠本身存在的微小螺距误差，从而将重复定位精度提升至纳米级别。
密封与防护系统
工作环境中的粉尘、切削液或油污是电动缸的“隐形杀手”，结构设计中必须充分考虑多重密封措施：
- 内部密封： 丝杠与螺母两端采用防尘圈或骨架油封，防止内部润滑脂泄漏及外部杂质侵入。
- 外部密封： 推杆与缸筒之间采用“防尘刮板”或“伸缩式防尘罩”，有效阻挡外部污染物进入传动副核心区域。
结构背后的协同逻辑
伺服电动缸的高性能并非单一部件之功,而是所有结构协同工作的结果。
- 指令与动力转换： 上位机发出脉冲或通信指令，伺服驱动器解析后驱动电机旋转，转矩通过联轴器或同步带传递给丝杠。
- 运动形式转化： 丝杠的旋转运动驱动螺母沿轴向移动，带动推杆做直线运动，导向系统确保运动轨迹笔直，防转结构则保证推杆姿态稳定。
- 实时反馈与修正： 编码器与光栅尺将位置、速度信号实时反馈给驱动器，若实际位置与指令存在偏差，驱动器会立即调整电机转矩与转速，形成精确的闭环调节。
结构设计的趋势与创新
当前,伺服电动缸的结构正朝着模块化、轻量化、智能化的方向不断演进：
- 高集成度： 将伺服电机、驱动器、编码器甚至控制器集成为一体，减少布线复杂度，降低安装空间需求。
- 中空结构： 推杆内部设计为中空通道，可用于通过气动管路、线缆或激光加工光束，满足特种工艺需求。
- 耐极端环境： 采用不锈钢材质、全密封真空设计或耐高温润滑脂，以适配半导体、航空航天等特殊行业对高洁净度或极端工况的要求。
伺服电动缸的结构,是精密机械设计与电气控制的完美融合，从伺服电机的每一转、每一瞬，到丝杠螺母的毫米微移，每一个零件都承担着“积跬步以至千里”的重任，深入理解这些结构，不仅有助于工程师更科学地进行选型与维护，更能启发我们在方寸之间，创造出驱动未来的强大力量，随着智能制造对精度与效率的极致追求，伺服电动缸的结构创新仍将是推动工业升级的关键一环。
