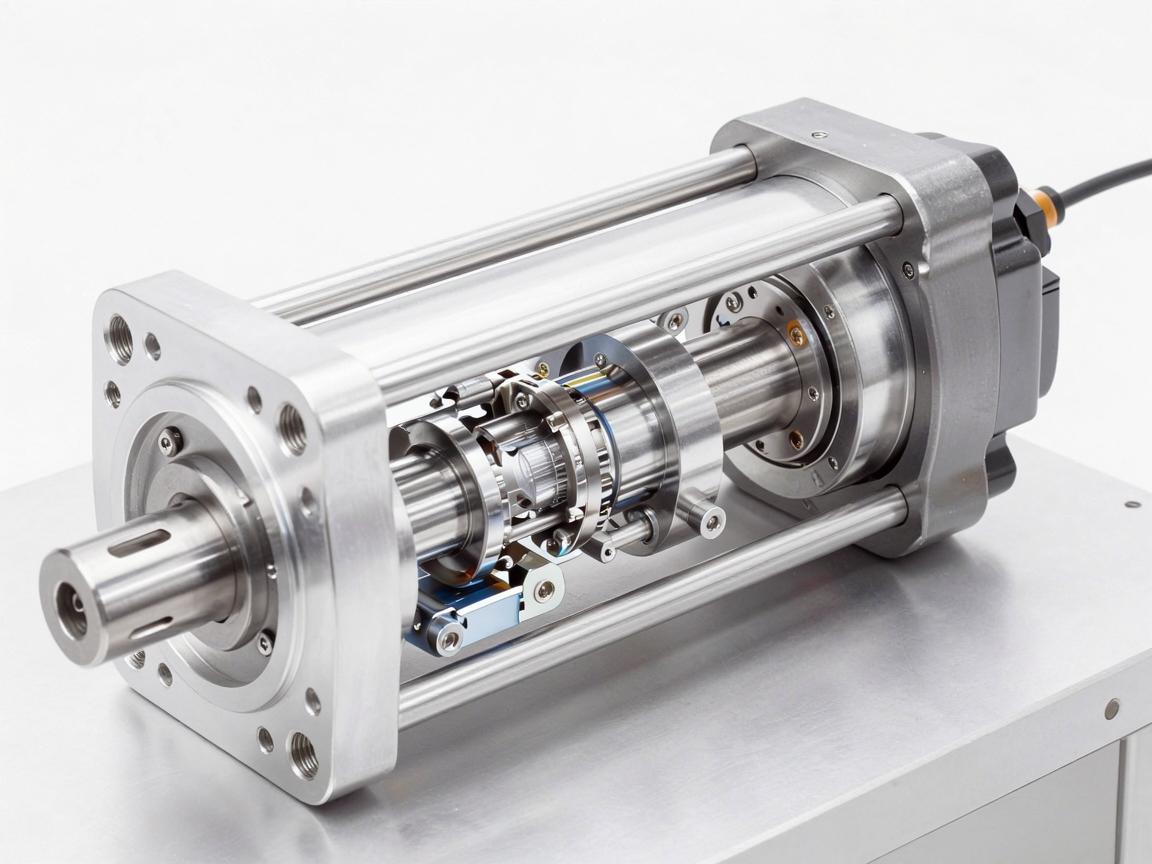

伺服电动缸结构解析，精密传动的核心骨架
伺服电动缸作为精密传动的核心执行元件，其结构设计直接决定了系统的动态响应与定位精度，其核心骨架主要由四大部分构成：**高精度滚珠丝杠副**负责将伺服电机的旋转运动转化为直线运动，是传动精度的根本；**高强度缸体与导向机构**（如直线导轨或滑动轴承）确保活塞杆在轴向运动时具备极佳的刚性与抗扭转能力，是承载与导向的关键；**伺服电机与行星减速器**（或直连）提供精确的扭矩输出与转速控制，构成了动力源；**内置编码器与限位传感器**则构成闭环反馈与安全保护，实现微米级的重复定位，各部件通过预紧与优化配合，在紧凑空间内实现了高效率、长寿命的推拉动作，成为工业自动化领域替代液压与气动系统的优选方案。
在工业自动化向“精准、高速、柔性”深度演进的今天，伺服电动缸已从单一的直线执行元件，进化为集伺服电机、精密滚珠丝杠、高刚性导向机构于一体的智能传动单元，其内部构造绝非零部件的简单堆叠，而是一套经过力学优化与热平衡设计的精密机电系统，本文将层层拆解伺服电动缸的结构组成,揭示其如何将旋转动能精准转化为可控的直线推力。
伺服电动缸的“动力心脏”通常是交流永磁同步伺服电机，其核心优势在于高动态响应与优异的闭环控制能力，电机的转子通过高刚性联轴器（弹性或刚性）与滚珠丝杠直接相连，从而彻底规避了皮带或齿轮传动中难以消除的背隙损失，此处的结构设计需重点考量惯量匹配原则——电机转子的转动惯量需与丝杠轴及折算后的负载惯量完美契合，以确保在加速阶段获得迅捷的响应，在减速阶段实现稳定的定位,避免过冲或振荡。
传动转换核心：滚珠丝杠副的“点接触革命”
滚珠丝杠是电动缸的传动核心，其结构主要由丝杠轴、螺母、滚珠体及反向器四大部分构成，与传统的滑动丝杠不同，滚珠在丝杠滚道与螺母之间形成滚动摩擦，传动效率高达90%以上，且磨损极小,其关键的结构细节包括：
- 导程精度：长行程应用通常选用C5级，而高精密定位工况则需采用C3级（依据ISO 3408标准），确保每300mm行程内的累积误差严格控制在微米级,为设备末端的高重复定位精度奠定基础。
- 预压调整结构：为消除正反向传动时的轴向间隙，螺母内部常设有双螺母垫片或大刚度弹簧预压结构，对于垂直轴应用，必须选用零间隙或负间隙的专门设计,以防止断电瞬间因负载自重导致的下滑事故。
- 循环方式：内循环结构（反向器内嵌于螺母）适用于短行程、高速往复的工况；而外循环结构（插管式）则更适合中长行程与重负载场合，因其滚珠排出通道更为顺畅,发热更低。
力传递与承载结构：缸体与导向系统的“刚性护盾”
电动缸的缸体多采用高强度铝合金（经表面阳极氧化处理）或合金钢（经调质处理）挤压成型，内部集成了高精度导轨槽与标准化安装法兰,其核心承载与力传递结构为：
- 导向机构：主流设计为直线导轨滑块，通过两列甚至四列滚珠在淬硬钢制导轨上滚动，可同时承受径向载荷与倾覆力矩，对于行程极长的工况，则采用一体化挤压铝滑座，内置循环滚珠轴承，确保活塞杆在完全伸出时,其直线度不会因悬臂重力而产生下弯挠度。
- 活塞杆组件：活塞杆的外表面经过镀硬铬处理与镜面抛光，显著提升耐磨性与防锈能力，并降低对密封圈的摩擦损耗，杆端通常预设杆端关节轴承或鱼眼接头，以自动补偿安装时的微小角度偏差,防止非轴向弯矩反向传递至精密的丝杠副。
密封与防护系统：对抗恶劣工况的“隐形铠甲”
电动缸内部结构的精密性要求其必须具备全生命周期的环境隔绝能力：
- 动态密封：前端盖处采用多层聚氨酯油封与防尘刮板的组合设计，既能有效刮除附着于活塞杆表面的粉尘、铁屑,又能杜绝冷却液或油污的渗入。
- 静态密封：缸体各段接缝处均装配O型密封圈并涂敷专用密封胶，确保整体气密性，对于食品、医药等对洁净度要求极高的场景，可选用316L不锈钢全机身，并加装气帘吹扫接口,利用持续的正压洁净空气在缸体表面形成一道无形的隔离屏障。
- 内部气压平衡装置：当活塞杆高频往复运动时，缸体内部容积的瞬时变化会引发压力波动，内置的防尘呼吸器（内含精细滤芯）或内置导气通道，可迅速平衡内外压差,防止负压吸入潮湿空气或正压挤出润滑脂。
反馈与感知部件：闭环控制中的“神经末梢”
在现代高性能伺服电动缸中，位置反馈元件已深度集成于缸体内部,而非外置附件：
- 磁栅尺或光栅尺：安装在缸体侧壁或内置于活塞杆中空内部，直接测量直线位移，分辨率可达1μm以下,为驱动器提供第一手的高精度反馈。
- 拉压力传感器：集成于活塞杆前端法兰盘，能够实时监测推力变化，广泛用于恒力压装、装配防错及碰撞检测等高级应用场景。
- 霍尔编码器：安装于电机尾部，通过采集电机旋转圈数换算间接获得位置信息，结构紧凑且成本较低,适用于对空间体积和成本敏感的通用型工况。
结构设计的前沿趋势：轻薄化与高功率密度
当前伺服电动缸的结构演进正大步迈向“一体化伺服电缸”的新阶段，电机、驱动器、编码器与缸体实现完全融合，省去了外部联轴器与独立控制柜，通过采用中空电机转子直连丝杠的创新拓扑，整体轴向长度缩减30%以上。行星滚柱丝杠的应用日益普及，其通过多个螺纹滚柱与丝杠轴形成多点线接触，在同等体积下承载能力较滚珠丝杠提升5倍以上，极大拓展了电动缸在重型锻压、冲压及大吨位压装设备中的应用边界。
伺服电动缸的每一个结构细节，均蕴含着力学、材料学与控制工程的深层逻辑，从滚珠的循环轨迹到密封唇口的微妙角度，从丝杠的螺旋升角到传感器的安装基准面，每一处公差与配合的严苛把控，都最终决定了设备在产线上所表现出的重复定位精度与长期使用寿命，理解其结构，不只是认知一份零件清单，更是理解一种将电能精准转化为机械位移的工程哲学，在智能制造全力提速的今天，这一核心执行部件的持续结构优化,依旧是驱动工业母机迭代升级的关键引擎。
