探秘伺服电动缸，精密动力之源，解析其精妙内部结构
伺服电动缸是现代自动化设备中的精密动力核心，它将伺服电机的旋转运动通过高精度滚珠丝杠转化为精准的直线运动，其内部结构精妙而高效：伺服电机提供可控的动力与精确位置反馈；联轴器或同步带实现动力传递；核心的滚珠丝杠副将旋转力转换为直线推力，效率远超普通丝杠；高强度合金缸筒作为主体结构，内部导向装置确保活塞杆运动无偏差；前端安装的负载连接件用于对接外部设备，整套系统在伺服驱动器的闭环控制下，能实现亚毫米级甚至微米级的定位精度、复杂的运动曲线以及稳定的推力输出，这种将电机、传动与结构融为一体的设计，使其成为工业机器人、精密机床、半导体设备等领域中可靠且高效的“电动执行器官”，驱动着现代智能制造向更高精度与自动化迈进。
在自动化设备、精密机床乃至航空航天领域，伺服电动缸作为将电能精确转化为直线运动的核心执行单元，正发挥着日益关键的作用，它融合了伺服电机的高响应、高精度与机械传动的高刚性、高可靠性，其卓越性能的根源，深植于精密的内部构造之中，本文将深入解析伺服电动缸的内部结构，揭示各部件如何协同运作，实现精准、平稳的直线驱动。

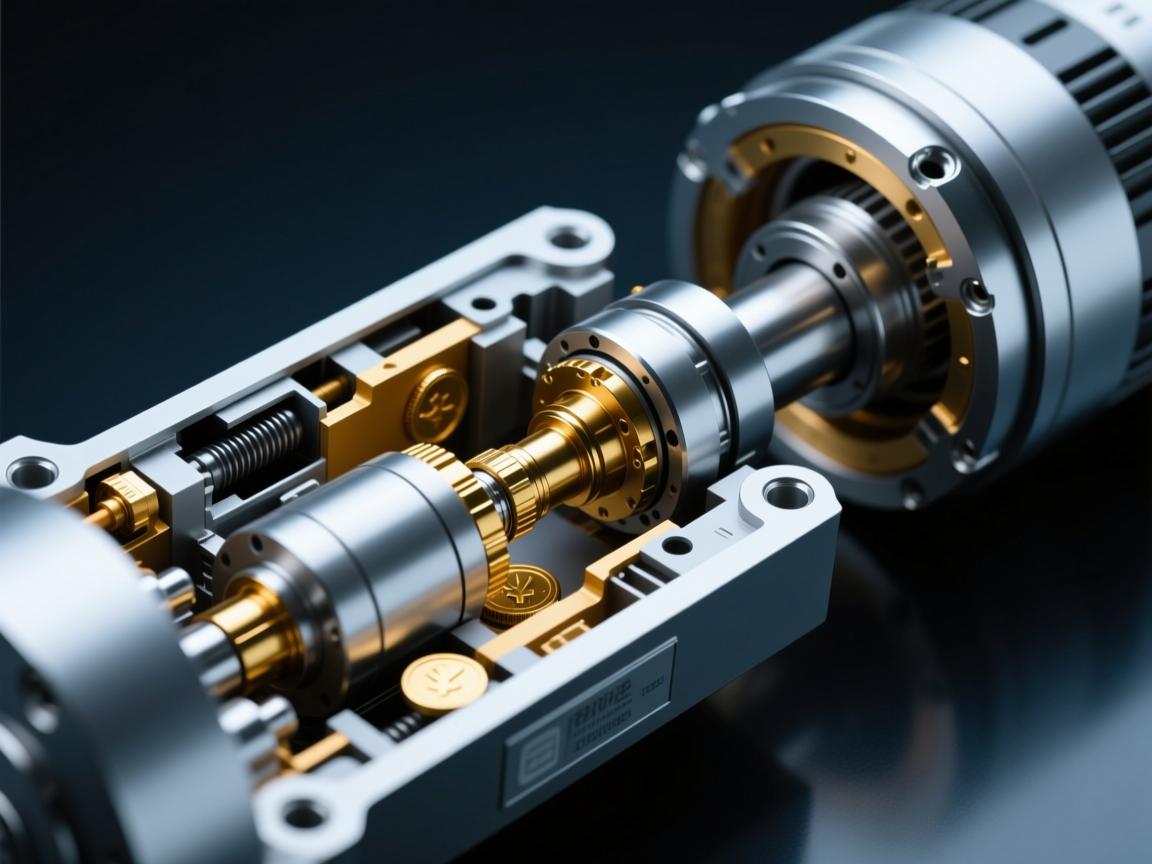

一台典型的伺服电动缸，绝非简单的“电机加推杆”组合，其内部是一个高度集成、环环相扣的精密系统,主要由以下核心部件构成：
-
伺服电机
作为系统的“心脏”与动力源，伺服电机接收控制器发出的位置、速度或扭矩指令，输出精确的旋转运动，其内置编码器实时反馈转子位置，构成闭环控制,奠定高精度运动的基石。 -
传动机构
这是将旋转运动转化为直线运动的关键“变速器”，常见形式包括：- 滚珠丝杠副：应用最广泛的精密传动方式，通过滚珠在丝杠与螺母间的循环滚动，将滑动摩擦转为滚动摩擦，传动效率可达90%以上，具备高精度、高速度与长寿命的特点。
- 行星滚柱丝杠副：适用于重载、高刚性及极端寿命要求的场合，采用螺纹滚柱替代滚珠，增大接触面积,承载能力与抗冲击性能显著提升。
-
缸筒与活塞杆（推杆）
缸筒作为电动缸的“躯干”，为内部组件提供支撑、防护与导向，活塞杆则如“手臂”般直接输出推力，多采用高强度合金钢材质，表面经硬化或镀铬处理，以提升耐磨与抗腐蚀性能，内部常集成导向轴承,确保推杆在高刚性状态下无晃动直线运动。 -
轴承系统
包括支撑电机与丝杠的角接触轴承，以及引导推杆的直线轴承或导向衬套，它们共同承担径向与轴向载荷，保障各轴系运转平稳、定位精准，是维持整体结构刚性及运动精度的“骨架”。 -
制动器（可选）
在垂直安装或需安全定位的场合，集成式断电制动器可在电力中断时自动锁止电机轴，防止负载下滑,确保系统安全。 -
反馈系统
除电机自带编码器外，高端电动缸常在推杆末端集成直线位移传感器（如磁栅尺、光栅尺），直接检测推杆实际位置，构成全闭环控制，进一步消除传动链误差,将定位精度提升至微米级。 -
限位与缓冲装置
内置机械或电子行程限位开关，防止推杆超程运行；端部常设有弹性缓冲垫或液压缓冲器，平顺吸收运动末端的冲击,保护结构并降低噪音。
精妙协同：动力传递的闭环之旅
当控制器发出运动指令，一场精密的动力传递随即展开：
伺服电机 精准旋转 → 动力经联轴器传至 滚珠丝杠/行星滚柱丝杠 → 丝杠转动驱动螺母（与活塞杆固连）产生精确直线位移 → 活塞杆 在缸筒内由 轴承系统 精确导向，将力与运动传递至负载。
电机编码器 与 直线位移传感器 实时反馈位置信号至驱动器，与目标值进行比对与修正，形成一个完整的闭环控制回路，确保系统在负载变化下仍能稳定、准确抵达设定位置。
结构优势：内在设计铸就卓越性能
精密的内部结构,使伺服电动缸相比传统液压缸与气缸具有显著优势：
- 高精度：双闭环反馈控制，重复定位精度可达±0.01mm 甚至更高。
- 高响应：伺服电机直驱，动态响应迅速,控制灵敏。
- 高刚性：优化结构与轴承支撑,抗负载扰动能力强。
- 长寿命与低维护：滚动摩擦传动磨损小，使用寿命长,无需液压油等耗材。
- 清洁节能：全电动驱动，无油液泄漏，能效高,环境友好。
- 智能化集成：便于与各类传感器、工业总线集成,支持复杂运动规划与状态监控。
伺服电动缸的内部结构，是一部融汇机械设计、电机驱动、反馈控制与材料科学的精密乐章，每个部件都扮演着不可替代的角色，它们的默契配合，共同奏响了自动化设备高效、精准、可靠运行的强音，随着工业4.0与智能制造的持续推进，对执行器性能的要求将不断提高，其内部结构也必将在创新中持续进化，驱动更多高端应用领域的未来发展，深入理解其内部奥秘，不仅是正确选型、应用与维护的基础,更是解锁更高阶自动化解决方案的关键钥匙。
