伺服电动缸内部结构解析，从核心组件到工作原理
伺服电动缸是一种将伺服电机旋转运动转化为直线推力的精密执行机构，其核心内部结构主要包括伺服电机、高精度滚珠丝杠（或行星滚珠丝杠）以及缸体，伺服电机作为动力源，接收控制系统指令并输出精确的旋转运动；通过联轴器或同步带驱动滚珠丝杠副，将电机的旋转力转化为螺母的直线运动；与螺母相连的推杆或活塞杆伸出或缩回，实现精准的线性位移与推力输出，整个系统通常集成高精度编码器，实时反馈位置信息，形成闭环控制，从而实现高速度、高精度、高响应性的运动控制，其结构紧凑，传动效率高，是自动化设备中替代传统液压与气动缸的关键部件。
伺服电动缸作为一种高精度、高效率的直线运动执行机构，在工业自动化、航空航天、医疗器械等领域得到广泛应用，其卓越性能的实现，离不开内部精密的机械与电气设计，本文将深入解析伺服电动缸的内部结构，系统阐述其核心组件、工作原理及技术发展趋势,帮助读者全面认识这一关键传动装置。
伺服电动缸是将伺服电机的旋转运动转化为直线运动的机电一体化装置，通过闭环控制系统实现精准的位置、速度与推力控制，相较于传统的液压缸或气缸，伺服电动缸具有节能环保、控制精度高、响应迅速、维护简便等显著优势，其内部结构主要包括驱动单元、传动机构、执行部件与反馈系统，各组件协同配合,确保整体运行稳定可靠。

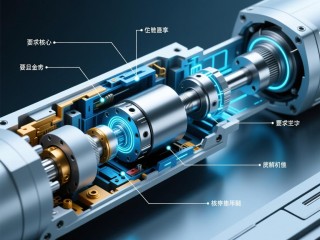

核心内部结构详解
-
伺服电机
伺服电机作为电动缸的动力来源，负责提供高动态响应的旋转运动，通常采用永磁同步电机或交流伺服电机，具备高转矩密度、低惯量和优良的控制特性，电机与电动缸的集成方式主要有直连式和平行式两种：直连式结构紧凑、刚性好；平行式则通过同步带或齿轮进行传动,便于实现速度调节与布局优化。 -
传动机构
传动机构的核心作用是将电机的旋转运动转化为平稳的直线输出,主要包括以下形式：
- 滚珠丝杠：作为最常用的传动方式，由丝杠、螺母及循环滚珠组成，滚珠在丝杠与螺母间滚动，摩擦系数小，传动效率可达90%以上，适用于高精度、高负载的应用场景。
- 行星滚柱丝杠：多用于重载、高速或长寿命要求的场合，通过多个滚柱与丝杠啮合传递动力，承载能力更强,刚性更高。
- 同步带或齿轮传动：在平行式结构中用于连接电机与丝杠，可实现减速或增速,适应不同的工况与布局需求。
-
缸体与导向机构
缸体作为电动缸的支撑与防护外壳，常采用铝合金或高强度钢材制造，兼顾轻量与刚性，导向机构则确保推杆在运动过程中保持直线性，防止偏载与卡滞,主要包括：- 直线导轨：安装在缸体内部，引导推杆沿固定轨迹运动,降低摩擦与侧向力。
- 滑动轴承或滚珠衬套：为推杆提供辅助支撑,增强运动平稳性与机构耐久性。
-
推杆与负载连接件
推杆是直接执行直线运动并传递推力的部件，一般采用高强度合金钢制成，表面常进行硬化、镀层等处理，以提高耐磨与抗腐蚀性能，其前端通过螺纹、法兰或关节轴承等连接件与负载对接，部分型号还设有防转机构,确保运动方向准确无误。 -
反馈系统
反馈系统是伺服电动缸实现闭环控制、保障运动精度的关键,主要包括：- 编码器：通常安装在电机轴端或丝杠末端，实时检测转动角度与速度,并将信号反馈至控制器。
- 光栅尺或磁栅尺：用于极高精度的应用场合，直接测量推杆的直线位移,分辨率可达微米甚至纳米级。
-
制动与防护组件
- 电磁制动器：在断电或紧急情况下自动锁定电机轴,防止负载因自重或外力发生意外移动。
- 防尘与密封结构：采用橡胶密封圈、波纹管或迷宫式密封，有效阻挡粉尘、水汽等异物侵入,延长内部元件寿命。
- 限位开关：通过机械或电子方式设定行程端点,避免超程运行造成设备损坏。
工作原理与协同机制
伺服电动缸工作时，控制系统首先发送指令至伺服驱动器，驱动伺服电机按设定方向与速度旋转，电机输出的转矩通过传动机构（如滚珠丝杠）转化为直线推力，推动螺母及推杆沿轴向伸出或缩回，在此过程中，编码器持续监测电机或丝杠的实际位置，并实时反馈给控制器，控制器通过对比目标值与反馈值，动态调整电机的输出，实现位置、速度或推力的精确闭环控制，整个系统响应迅速、运行平稳，推力范围可从数百牛至数十吨，重复定位精度可达±0.01mm 甚至更高。
结构设计的技术趋势
现代伺服电动缸在结构设计上正朝着轻量化、集成化、智能化方向持续演进：
- 高度集成化：将伺服电机、驱动器、控制器乃至传感器集成于一体，减少外部接线与安装空间,提升系统响应与可靠性。
- 新材料与新工艺：如采用碳纤维复合材料缸体、陶瓷涂层丝杠、高分子自润滑轴承等，进一步减轻重量、提高耐磨性与传动效率。
- 智能监测与诊断：内置温度、振动、噪声等传感器，结合物联网技术，实现运行状态实时监控、故障预警与预测性维护。
伺服电动缸的内部结构是其实现高精度、高效率运动的根本保障，从精密的传动组件到灵敏的反馈系统，每一部分都发挥着不可或缺的作用，随着工业自动化与智能制造需求的不断提升，伺服电动缸在结构优化、材料创新与智能功能等方面将持续突破，拓展其在机器人、精密压装、模拟仿真等高端领域的应用，深入理解其内部构造，有助于用户更科学地进行选型、安装与维护,从而充分发挥伺服电动缸的技术潜力。
