伺服电动缸，精密动力背后的结构奥秘

伺服电动缸是一种将伺服电机与精密传动机构高度集成的机电一体化装置，其核心奥秘在于通过伺服电机提供精确可控的旋转动力，经由同步带或行星滚柱丝杠等高效传动部件，将旋转运动转化为精准的直线运动，这种结构结合了伺服系统高响应、高精度、可编程控制的优点，以及丝杠传动的高刚性、高负载和自锁特性，实现了对推力、速度和位置的精确闭环控制，它结构紧凑，消除了传统液压气动系统的泄漏与维护难题，广泛应用于需要精密直线驱动的工业自动化、航空航天、试验设备等领域，是现代精密动力传输的典范。

在现代工业自动化、航空航天、精密实验设备以及各类仿真测试平台中，伺服电动缸正日益成为替代传统液压与气动系统的核心执行单元，其凭借高精度、高响应、清洁环保与智能可控等优势，实现了从旋转运动到精准直线运动的高效转换，这一切卓越性能的背后，皆源于其精密而稳固的内部结构设计，本文将深入解析伺服电动缸的核心构造，揭示其如何将电机的旋转动力转化为平稳可靠的直线推力。

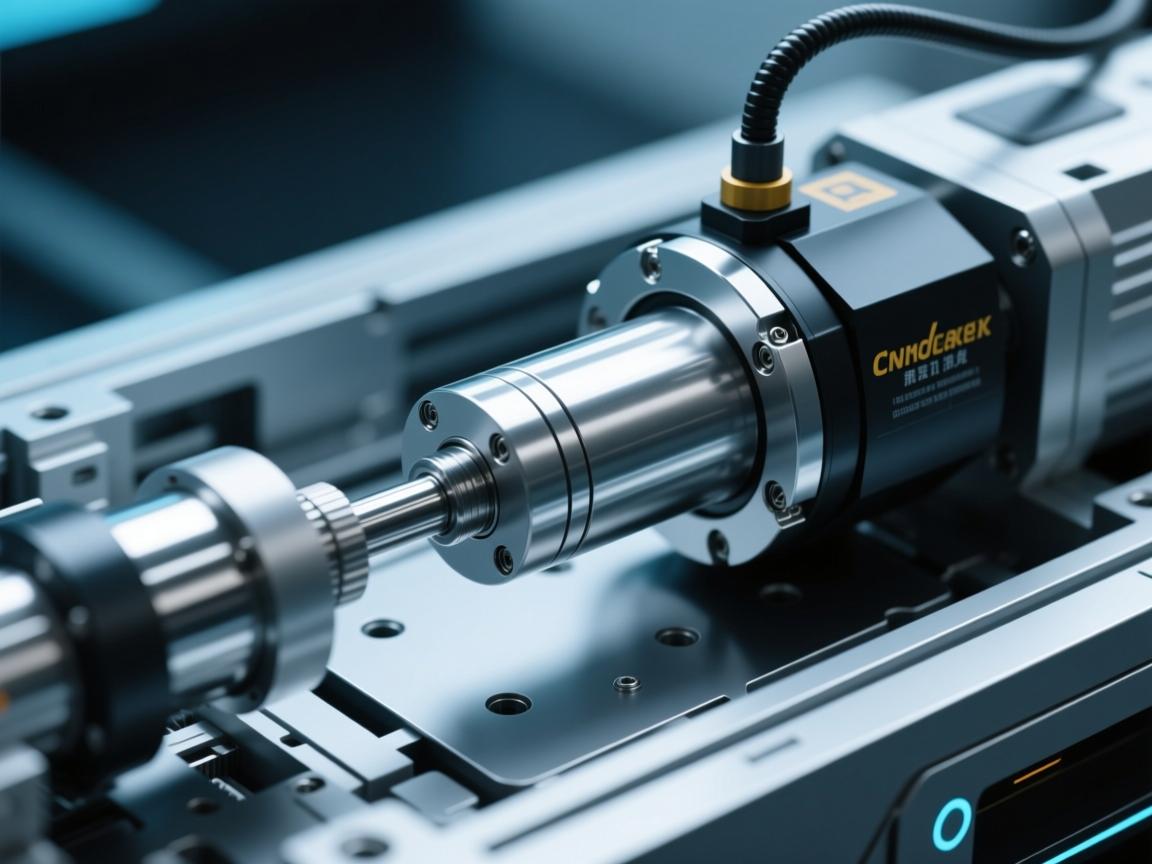

一套完整的伺服电动缸系统并非单一部件,而是一个高度集成的机电一体化模块，其核心结构可划分为三大功能部分：

• 驱动部分：通常由伺服电机（交流伺服或步进电机）及其配套驱动器组成，作为系统的“大脑与心脏”，负责提供原始旋转动力并接收控制指令。
• 传动与转换部分：此部分是电动缸实现运动转换的关键，核心任务是将电机的旋转运动转化为丝杆的直线运动，主要包括联轴器、同步带轮（可选）、高精度滚珠丝杆或行星滚柱丝杆等组件。
• 执行与承载部分：主要包括缸筒、活塞杆（推杆）、前端安装法兰与后端电机支座，直接输出直线推力或拉力，并承担主要工作载荷。

传动与转换结构详解：精度与效率的关键

传动与转换结构是电动缸技术的核心差异点,直接决定其性能等级与适用场景：

1. 直接驱动式：伺服电机通过联轴器与丝杆直接刚性连接，结构紧凑，无中间传动损失，响应速度极快，刚性高，适用于高动态响应场合，但对电机扭矩和丝杆导程有较高要求。
2. 平行式（带轮/齿轮传动）：伺服电机通过同步带和同步带轮或齿轮组，平行于丝杆轴线传递动力，该结构可通过调整带轮速比，灵活匹配电机转速与输出推力、速度，具备较强的设计适应性，常见于中高速应用场景。
3. 折返式：电机与丝杆平行布置，通过同步带轮传递动力，最大优势在于大幅缩短轴向安装长度，在空间受限的多自由度平台等应用中表现突出。

丝杆类型是另一项核心要素：

• 滚珠丝杆：利用循环滚珠在丝杆与螺母间滚动传递动力，摩擦系数小，传动效率可达90%以上，是实现高精度、高速运动的普遍选择。
• 行星滚柱丝杆：采用螺纹滚柱进行传动，接触面积大，承载能力、刚性及使用寿命远超同规格滚珠丝杆，尤其适用于超高负载、高冲击及连续重载等严苛工况。

辅助与支撑结构：可靠性的保障

为确保核心传动部件长期稳定、精确运行，一系列辅助结构不可或缺：

• 导向与防转机构：外部的活塞杆（或内部丝杆螺母）需被限制仅做直线运动，常见实现方式包括外部的导向键、内部的防转键或花键结构，这是保证运动精度的基础。
• 轴承支撑：丝杆两端由高精度角接触球轴承或圆锥滚子轴承支撑，有效承受轴向与径向载荷，确保丝杆运转平稳、无轴向窜动。
• 极限位置保护：通过内置的机械限位挡块或伺服系统设定的电子限位，防止活塞杆超程运行，保障设备与操作安全。
• 密封系统：缸筒前后端配置密封圈（如斯特封、格莱圈）与防尘圈，有效阻隔外部灰尘、切屑侵入，并保持内部润滑，适应多种工业环境。

结构差异带来的性能分野

不同的结构设计直接对应不同的应用场景：

• 直连式 + 滚珠丝杆：追求极致响应与精度，常见于半导体设备、精密测量仪器等领域。
• 平行式 + 滚珠丝杆：平衡速度、推力与成本，广泛应用于自动化生产线、物料搬运系统等场景。
• 折返式 + 行星滚柱丝杆：在有限空间内实现超大推力与高刚性，适用于重载机械手、飞机舵面测试台、船舶舵机驱动等严苛工况。

伺服电动缸绝非简单的线性执行器,其内部是一个融合了精密机械设计、材料科学与伺服控制技术的复杂系统，从高效的传动转换结构到可靠的支撑导向设计，每一处细节都深刻影响着最终输出性能，理解其结构奥秘，不仅是设备选型与维护的基础，更是工程师持续优化设计、推动该部件向更高精度、更大负载、更长寿命发展的关键，随着工业4.0与智能制造的深入推进，结构持续创新的伺服电动缸，必将在未来高端装备中扮演更为重要的“强力臂膀”角色。

---
