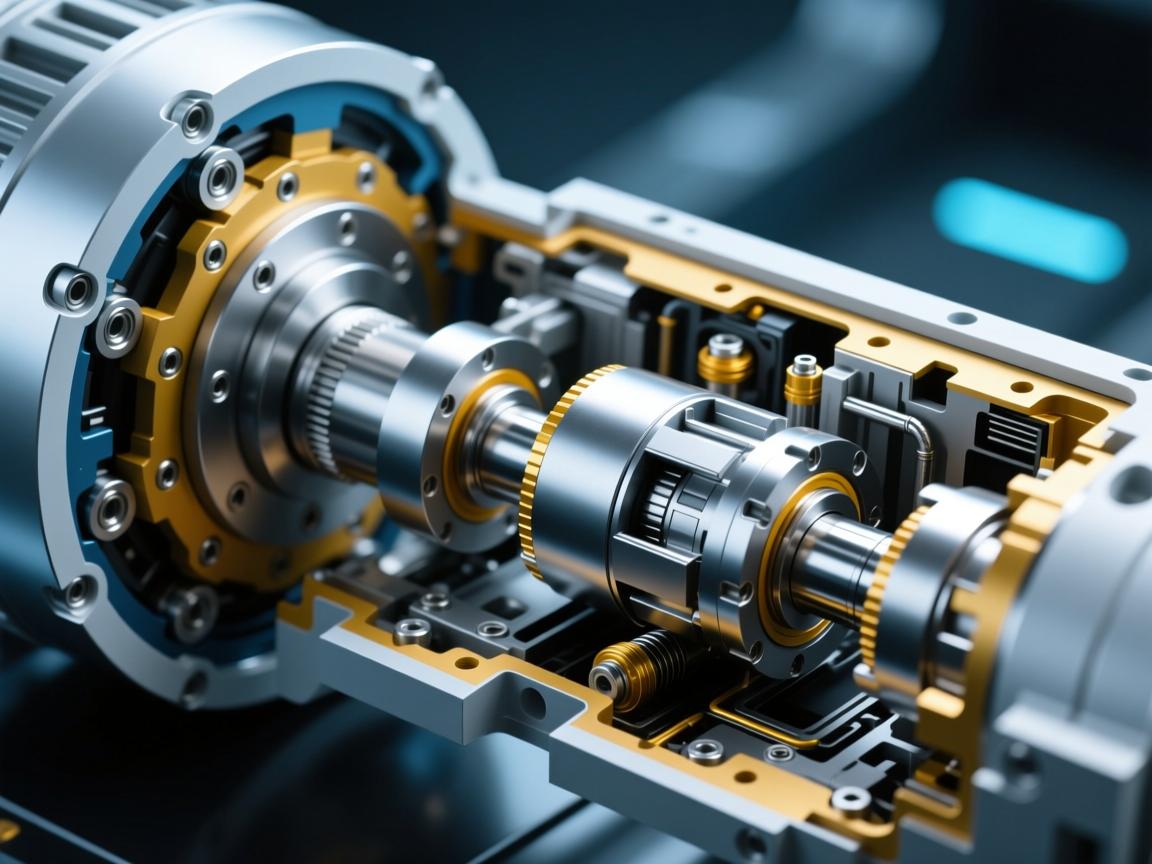

探秘伺服电动缸，精密动力核心的内部结构解析
伺服电动缸是一种将伺服电机旋转运动转化为高精度直线运动的精密装置，其核心内部结构主要由伺服电机、精密丝杠（或滚珠丝杠）和缸体组成，伺服电机作为动力源，提供精确的速度和位置控制；电机通过联轴器驱动丝杠旋转，而丝杠螺母则将旋转运动转化为直线推力；缸体作为外壳，不仅提供支撑和保护，内部通常还集成了高精度轴承、导向机构以及位置反馈传感器（如编码器），确保运动平稳、无间隙且重复定位精度极高，整个系统在闭环控制下工作，实现了比传统液压或气动系统更高效、更洁净、更精准的线性驱动，是现代自动化设备中不可或缺的动力执行元件。
伺服电动缸作为现代自动化设备中实现高精度直线运动的核心执行单元,已广泛应用于工业机器人、精密机床、航空航天、医疗器械等领域，它通过精密的内部结构，将伺服电机的旋转运动转化为精准、可控的直线推力，其卓越性能的根基，正蕴藏于复杂而精巧的内部构造之中，本文将深入解析伺服电动缸的内部结构，揭示其如何将电能高效、稳定地转化为可靠的直线动力。
伺服电动缸的内部结构并非简单的机械组合,而是一个高度集成、协同工作的精密系统，其主要由驱动系统、传动系统和反馈系统三大部分构成。
-
驱动系统：动力之源
系统的核心是伺服电机，它接收控制器的电信号指令，精确控制转速、转角与转矩，伺服电机通常与电动缸直接集成或通过高刚性联轴器紧密连接，扮演整个系统的“心脏”角色，为电动缸提供原始且可控的旋转动力。 -
传动系统：运动转换之桥
传动系统是将旋转运动转化为直线运动的关键环节，也是内部结构的精髓所在，主要包括：- 精密减速机构（可选）：为匹配负载需求并提升输出扭矩，许多电动缸内部集成了行星减速机或谐波减速器，对伺服电机的高转速进行减速增扭。
- 滚珠丝杠副：作为传动系统的核心，由精密制造的丝杠与螺母组成，螺母内含循环滚珠，当伺服电机驱动丝杠（或螺母）旋转时，滚珠在螺纹滚道间持续滚动，以极低摩擦实现旋转至直线运动的高效转换，其高精度与高效率直接决定了电动缸的定位精度与运动平稳性。
- 缸体与导向机构：高强度合金制成的缸筒作为主体框架，为内部运动部件提供支撑与保护，缸内通常设有直线导轨或导向键，与外部负载连接件（如活塞杆或滑台）配合，确保输出推力严格沿直线方向运行，并能承受径向力与力矩，有效防止卡滞与异常磨损。
-
反馈系统：精准控制之眼
为实现闭环控制，电动缸内部集成有高精度位置反馈装置，如绝对值编码器或多圈编码器，该装置直接或间接监测丝杠或推杆的实际位置，并将实时信号反馈至伺服驱动器，控制器据此与目标指令进行比对与动态修正，形成闭环控制，从而实现微米级甚至更高精度的定位。
内部布局与关键细节
在典型的伺服电动缸内部,各部件沿轴线精密排列：伺服电机（含可选减速机）位于一端，其输出轴通过高强度联轴器与滚珠丝杠相连；丝杠另一端由角接触轴承或滚珠轴承支撑，以承受轴向负载并保障平稳转动；螺母与推杆或外部滑台固连，在缸筒内执行直线运动，反馈编码器常安装在电机尾部或丝杠末端，整体内部空间通常填充长效润滑脂，并配备密封结构，以保证长期运行的可靠性与使用寿命。
结构类型：直连式与折返式
根据电机与丝杠的布局方式,伺服电动缸的内部结构主要分为两种类型：
- 直连式：伺服电机轴线与丝杠轴线同轴布置，结构紧凑、传动效率高、刚性表现最佳。
- 折返式（平行式）：电机通过同步带轮和同步带与丝杠平行布置，显著缩短了轴向长度，适用于安装空间受限的场合，结构相对复杂但仍保持高可靠性。
伺服电动缸的魅力,在于它将电机驱动、精密传动、实时测量与智能控制技术高度集成于一个紧凑的圆柱形空间内，每一个内部组件——从精密的滚珠丝杠到灵敏的编码器——都是实现高精度、高响应直线运动不可或缺的一环，理解其内部结构，不仅有助于我们更科学地选型与应用这一关键部件，更能深刻体会现代工业科技在追求极致动力与控制方面所展现的精密与智慧，随着材料科学与制造工艺的持续进步，伺服电动缸的内部结构将不断优化，为自动化领域注入更强大、更可靠的核心动力。
