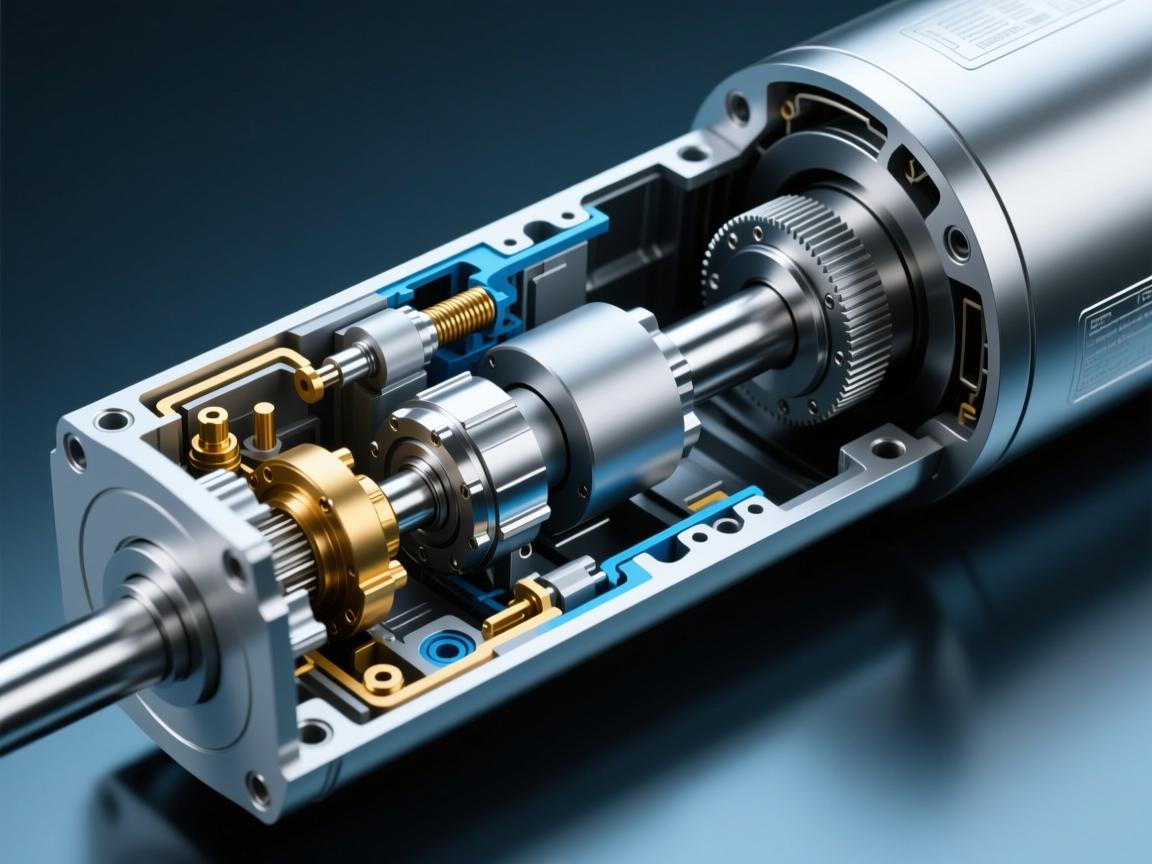

伺服电动缸内部结构详解，从原理到核心组件

，伺服电动缸是一种将伺服电机的旋转运动精确转化为直线推力的高集成化模块，其核心工作原理是：伺服电机通过同步带或联轴器，将动力传递给高精度的滚珠丝杠副，滚珠丝杠中的螺母在旋转驱动下，沿丝杠轴向进行直线运动，进而推动与螺母连接的缸筒或活塞杆完成伸缩动作。，其内部核心组件主要包括：作为动力源的伺服电机、实现核心传动与高精度定位的滚珠丝杠副、提供刚性支撑与导向的缸筒、以及负责动力传递的同步带或联轴器等，通常还会集成高精度的编码器，用于实时反馈位置信息，构成完整的闭环控制系统，从而实现精确的速度、推力与位置控制。

伺服电动缸是一种集成的精密传动装置，能够将伺服电机的旋转运动高效、精准地转化为直线运动，它融合了伺服电机的高动态响应与液压缸的直线输出特性，广泛应用于工业自动化、航空航天、精密试验设备等对运动控制要求极高的领域，要真正掌握其高性能的来源,就必须深入理解其内部精密的结构设计与各部件之间的协同工作机制。

伺服电机

伺服电机作为系统的动力核心，接收来自控制系统的脉冲指令，精确控制其转动角度、转速及输出扭矩，凭借高响应速度与精准的位置控制能力，伺服电机为电动缸实现精密运动奠定了坚实基础，电机通过法兰与缸体直接连接，结构紧凑,安装便捷。

传动机构

传动机构是实现“旋转→直线”运动转换的关键部分,常见形式包括以下两种：

• 丝杠传动：这是最主流的传动方式，伺服电机驱动高精度丝杠（如滚珠丝杠或行星滚柱丝杠）旋转，丝杠上的螺母将旋转转化为自身的直线运动，滚珠丝杠因摩擦小、传动效率高（通常超过90%）、精度优良而成为首选方案。

• 同步带传动：在部分长行程或需要增大输出力的场景中，会采用同步带作为中间传动环节，实现一级减速并将动力传递至丝杠，这种设计不仅可放大推力,还能提供更灵活的整机布局可能。

丝杠组件

丝杠组件是传动系统的心脏,其性能直接决定了电动缸的整体表现：

• 丝杠：作为高精度的螺纹轴件,其制造质量直接影响电动缸的定位精度与重复定位精度。

• 螺母：内部设有滚珠循环通道或螺纹结构，与丝杠精密配合，在滚珠丝杠中，螺母内部的滚珠可进行连续滚动循环，从而实现高效、低阻力的传动。

• 滚珠/滚柱：作为传动媒介，将滑动摩擦转变为滚动摩擦,显著提升传动效率与使用寿命。

缸体与导向机构

• 缸体：作为电动缸的结构主体，承载并保护内部传动组件，同时提供安装接口，缸体需具备足够的强度与刚性,以支撑负载并防止形变。

• 导向机构：为确保活塞杆在运动过程中不发生偏转或扭转，系统通常设有导向结构,常见形式包括：

  • 外部导向：配合外部直线导轨使用,适用于高刚性要求的场合。
  • 内部导向：在缸体内部设置键槽，与活塞杆上的键配合,实现防转功能。

轴承座与支撑轴承

轴承座用于固定丝杠两端，内部安装的支撑轴承（如角接触球轴承）则负责承受来自丝杠的轴向力与径向力，确保丝杠在高速或高负载条件下仍能平稳、精确运转。

活塞杆（推杆）

活塞杆是电动缸与外部负载直接连接的部分，负责将螺母的直线运动传递至执行端，其前端通常设有螺纹孔或安装法兰，便于连接各类工具头，活塞杆表面常经过硬化处理和精密磨削,具备良好的耐磨性与抗腐蚀能力。

位置反馈装置

为实现高精度的闭环控制，伺服电动缸必须实时监测活塞杆的实际位置,常用的反馈方式包括：

• 外置编码器：通常为安装在电机尾部的绝对值编码器或多圈绝对值编码器,通过检测电机的转动信息间接换算活塞杆的位移。

• 内置直线位移传感器：在对绝对位置精度要求极高的应用中，会在缸体内部集成磁栅尺等直线传感器，直接测量活塞杆位置,精度更高且不受传动误差影响。

限位与缓冲装置

为防止电动缸在行程终点受到刚性冲击，系统通常设有机械限位块或电子软限位，部分高端型号还配备液压或弹性缓冲结构，用于在行程末端平缓吸收动能,提升设备寿命与运行平稳性。

防护组件

为防止粉尘、碎屑等污染物侵入缸体内部，影响丝杠与轴承的正常工作，电动缸在活塞杆出口位置设有防尘圈与密封圈，部分型号还设有刮尘片,可在活塞杆回退时清除表面附着物。

伺服电动缸的内部结构是一个高度集成、各部件精密配合的系统整体，从动力输出的伺服电机，到高效传动的丝杠机构，再到确保精度与稳定性的导向与反馈系统，每一部分都发挥着不可或缺的作用，深入理解其内部构造，不仅有助于合理选型与高效应用，也为后续的故障诊断与维护保养提供了坚实基础,从而充分发挥伺服电动缸在高精度自动化设备中的卓越性能。

---
