伺服电动缸内部结构详解，从核心部件到工作原理

，伺服电动缸是一种将伺服电机旋转运动转化为精确直线运动的模块化产品，其核心结构主要由伺服电机、高精度滚珠丝杠或行星滚珠丝杠、缸筒和活塞杆构成，部分型号还内置位移传感器。，其工作原理是：伺服电机接收来自控制器的脉冲信号，产生精确的旋转运动，该旋转动力通过同步带或联轴器传递给滚珠丝杠副，将旋转运动转化为螺母的直线运动，进而驱动与螺母连接的活塞杆进行精确的伸缩，整个过程由伺服电机内置的编码器实时反馈位置信息，形成闭环控制，从而实现高精度、高响应速度的位移、推力和速度控制。

伺服电动缸是一种将伺服电机的旋转运动精确转化为直线运动的精密执行机构，它融合了伺服电机的高精度控制能力与液压缸的直线输出特性，广泛应用于工业自动化、航空航天、试验设备等高精度控制领域，要全面把握伺服电动缸的性能优势，必须深入理解其内部结构,本文将对伺服电动缸的核心内部构造进行系统解析。

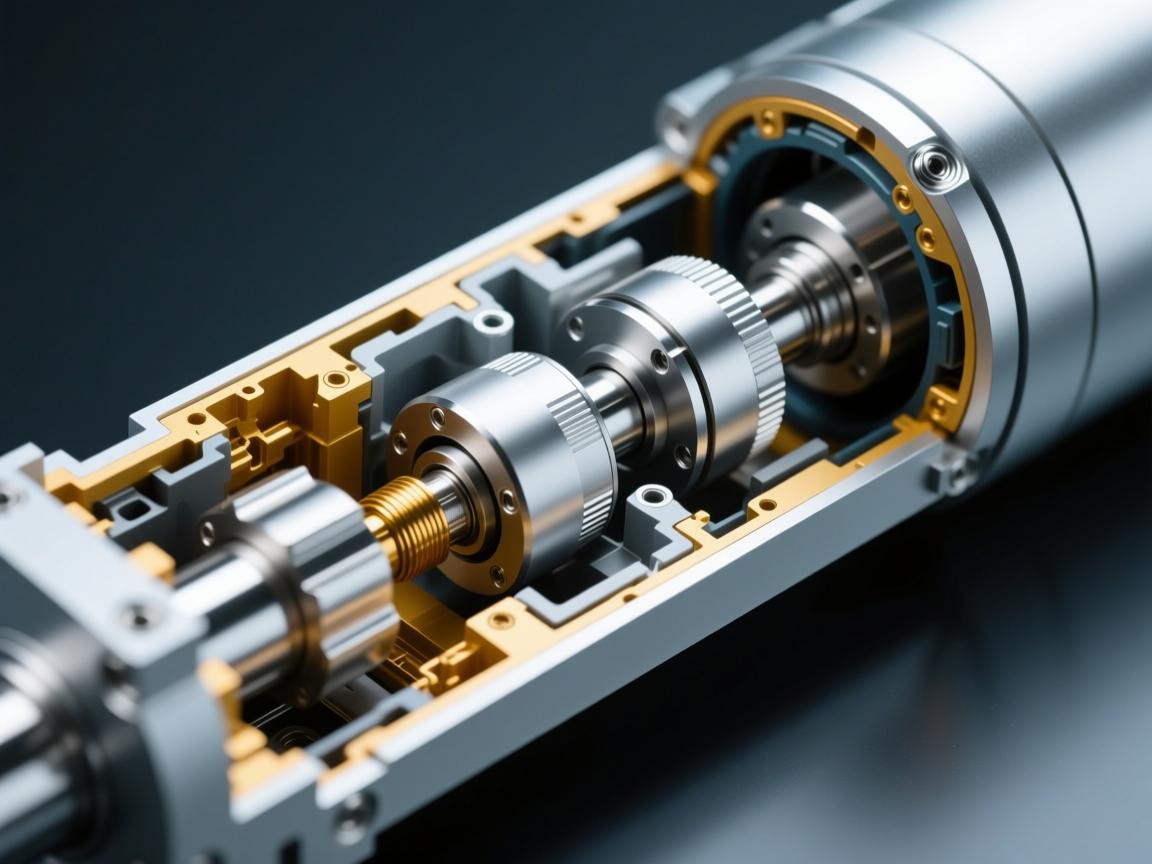

伺服电动缸的内部结构可划分为三大核心模块：驱动模块、传动模块以及执行与反馈模块。

驱动模块：伺服电机

伺服电机作为系统的动力源，接收来自控制器的电信号（如脉冲或模拟量），并输出精确的转速、转矩和转角，与普通电机不同，伺服电机具备闭环控制能力，可根据指令与反馈信号实时调整运动状态,这是实现电动缸高精度运动控制的基础。

传动模块：核心是将旋转变为直线

传动模块是电动缸内部最关键的机械结构，负责将电机的旋转运动高效、精确地转换为丝杆的直线运动,目前主流传动形式包括以下两种：

• 行星滚柱丝杠

  • 结构：采用行星轮系原理，在丝杆周围分布多个螺纹滚柱作为“行星轮”，它们在一个螺纹滚道环（“齿圈”）内滚动，并由一个螺母（“太阳轮”）保持同步。
  • 优势：多点接触设计使其具备极高的承载能力、刚性和使用寿命，能够承受强烈的冲击载荷，适用于重载、高频及高可靠性要求的严苛工况。

• 精密滚珠丝杠

  • 结构：丝杆与螺母上均设有精密螺旋滚道，滚珠作为中间元件在滚道内循环滚动,将滑动摩擦转变为滚动摩擦。
  • 优势：传动效率高（可达90%以上），定位精准，摩擦小，发热量低，适用于大多数高精度、高速度的工业应用场景。

执行与反馈模块

• 执行部件：缸筒与活塞杆（推杆）

  • 缸筒：作为主体外壳，不仅容纳所有内部传动部件,还为其提供导向和结构支撑。
  • 活塞杆（推杆）：直接连接被驱动设备，输出直线推力和速度，其端部可根据需求设计为螺纹孔、球铰等多种接口形式。

• 反馈部件：内置编码器 编码器通常安装在伺服电机尾部或集成于电机内部，实时监测电机的旋转角度与速度，控制器通过编码器信号精确计算活塞杆的实际位置（基于丝杆导程换算），并与目标位置进行比对，持续修正误差,从而实现微米级的高精度定位。

辅助结构：保障稳定与可靠运行

除核心模块外,伺服电动缸还依赖多项辅助结构以确保长期稳定运行：

• 轴承：支撑丝杆运转，承受轴向与径向载荷,保障丝杆旋转的平稳性与精度。
• 防转机构：防止活塞杆在伸缩过程中随丝杆旋转，确保纯粹的直线运动，常见形式包括外导向键、内导向槽等。
• 密封系统：在缸筒端盖等关键部位设置密封圈，有效阻挡外部灰尘与杂质侵入，并防止内部润滑脂泄漏,适应恶劣工况。
• 限位开关与缓冲装置：机械或电子限位开关设定安全行程范围，防止超程碰撞；缓冲装置（如聚氨酯缓冲垫）则在行程末端提供减速缓冲,保护设备结构。

内部工作流程简述

1. 指令输入：上位控制器向伺服驱动器发送位置、速度或力矩指令。
2. 动力驱动：伺服驱动器驱动伺服电机旋转,输出精确的扭矩与转速。
3. 运动转换：电机旋转通过联轴器传递至行星滚柱丝杠或滚珠丝杠，丝杆的转动推动螺母（与活塞杆固定）沿轴线做直线运动。
4. 实时反馈：内置编码器持续监测电机转动状态,并将信息实时反馈至驱动器和控制器。
5. 闭环修正：控制器比对目标位置与实际位置，若存在偏差则立即发出修正信号，驱动电机进行补偿,直至误差消除。

伺服电动缸的内部结构是一个集电机驱动、精密机械传动与智能反馈控制于一体的高度集成系统，其卓越的性能表现——高精度、高速度与高刚性——正是源于各核心部件的高品质制造与协同运作，深入理解其内部结构，对于正确选型、高效使用和科学维护伺服电动缸，从而充分发挥其在自动化设备中的潜力,具有至关重要的意义。

---
