伺服电动缸内部结构解析，从精密传动到智能控制的工程之美
根据提供的主题，伺服电动缸的内部结构解析展现了从精密传动到智能控制的工程之美，其核心由伺服电机、高精度滚珠丝杠、同步带或齿轮传动系统及内置编码器构成，电机输出的旋转运动，通过丝杠螺母副高效转化为直线运动，实现微米级定位精度；闭环控制系统实时监测位置与力矩，动态调整输出，确保响应速度与稳定性，缸体内部的导向装置与润滑系统则保障了长期运行的平滑与耐用，这一设计将机械传动的物理精度与电子控制的智能算法深度耦合，体现了现代工业在高效、精准与自动化领域的技术结晶。
在现代工业自动化领域,伺服电动缸凭借其高精度、高效率以及节能环保的显著优势，正逐步取代传统的液压缸与气动缸，成为精密运动控制中的核心执行元件，要想真正理解伺服电动缸的强大性能，首先需要深入其内部结构，剖析每一处精密部件如何协同工作，共同实现精准、稳定、高效的直线运动。

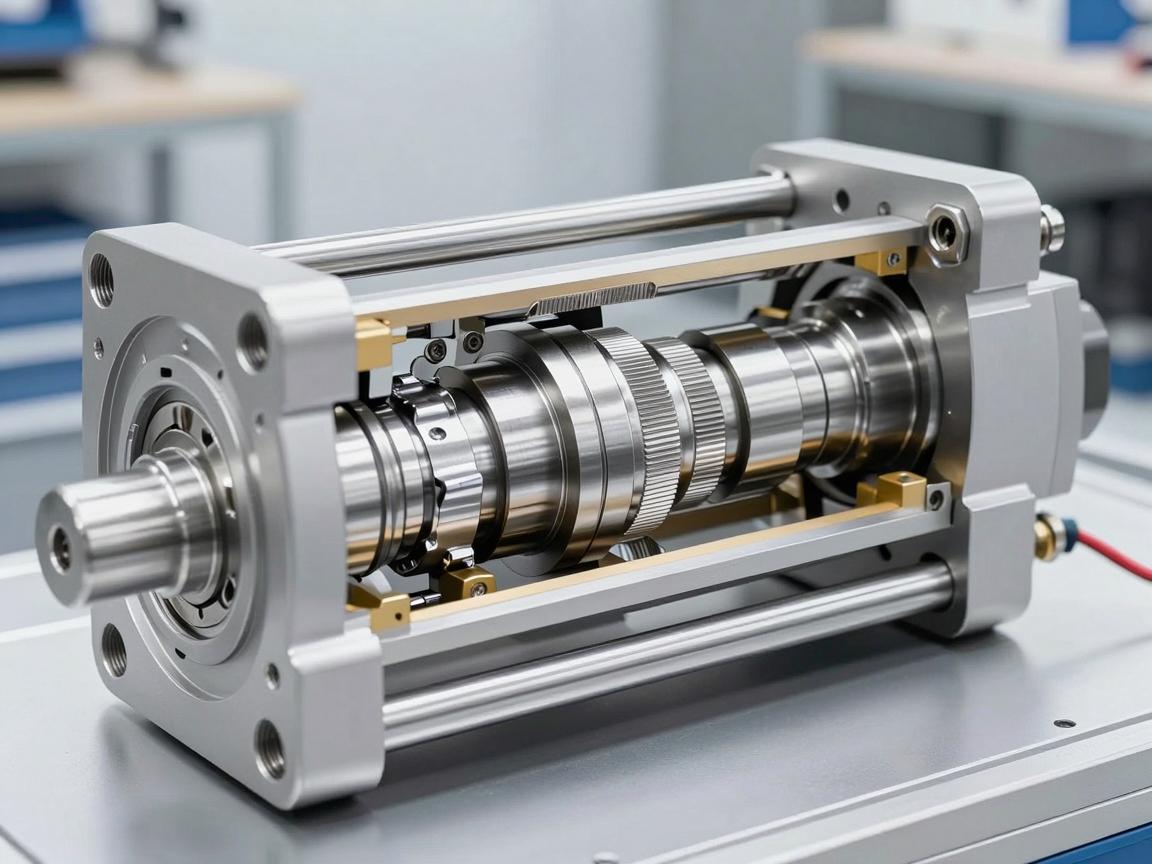

伺服电动缸实质上是一种将伺服电机的旋转运动转化为直线运动的机电一体化装置,其内部结构主要由以下几大核心部件组成：
- 伺服电机：作为动力源，负责输出精确可控的旋转力矩。
- 传动机构：通常采用滚珠丝杠或行星滚柱丝杠，用于将旋转运动转换为直线运动。
- 导向机构：包括直线导轨或滑动轴承，确保运动方向的平稳与精确。
- 缸体与外壳：承载并保护内部精密部件，同时提供安装接口与散热通道。
- 传感器与反馈系统：涵盖编码器、限位开关、温度传感器等，用于实时监测并反馈位置、速度、力等关键参数。
- 制动与安全装置：如电磁制动器，用于在断电或紧急情况下保持推杆位置，防止意外下滑。
核心传动机构：滚珠丝杠与行星滚柱丝杠
作为将旋转运动转化为直线运动的关键部件,丝杠副的结构直接决定了电动缸的精度、负载能力与使用寿命。
滚珠丝杠
在常见的伺服电动缸中,滚珠丝杠是最为广泛使用的传动元件，其内部结构包括丝杠轴、螺母以及分布于两者之间的滚珠，当丝杠旋转时，滚珠在螺旋滚道内滚动，带动螺母沿轴向移动，滚珠的滚动摩擦取代了传统的滑动摩擦，大幅降低了能量损耗，传动效率可达90%以上，滚珠在循环回路中不断循环，确保了运动的连续性与平稳性。
行星滚柱丝杠
在需要承受更高负载、更高速度或更长寿命的严苛应用中，行星滚柱丝杠则展现出更为优异的性能，其结构更为复杂——丝杠周围分布着多个带有螺纹的滚柱，这些滚柱同时与丝杠和螺母啮合，形成多点接触，这种设计使得载荷分布更加均匀，接触应力显著降低，因此能够承受比滚珠丝杠高出数倍的动态与静态负载，同时具备更高的刚度和抗冲击能力，适用于重载、高速和高频率往复运动的场合。
精密导向机构：确保直线运动的稳定性
导向机构的作用是限制运动部件沿轴向直线移动,防止径向偏移与旋转，从而保证高重复定位精度与运动平顺性。
- 直线导轨：由导轨与滑块组成，滑块内部设有多排滚珠或滚柱，导轨固定在电动缸壳体上，滑块则与丝杠螺母座相连，这种设计能够承受较大的径向力和弯矩，适合高速、高精度、长行程的应用场景。
- 滑动轴承：在一些轻载、低成本的电动缸中，也会采用铜基或高分子材料的滑动轴承作为导向，虽然其承载能力不如直线导轨，但结构紧凑、成本较低，适用于短行程、低负载或空间受限的场合。
传感器与反馈系统：实现闭环控制的前提
伺服电动缸之所以能够实现高精度定位,离不开其内部精密的反馈系统，正是这些传感器构成了闭环控制的关键环节。
- 编码器：安装在伺服电机后端的编码器（多为绝对值编码器或增量式编码器）实时检测电机转子的位置与转速，并将信号反馈给伺服驱动器，驱动器据此调整电流与电压，实现对速度与位置的精确控制。
- 直线位移传感器：对于对绝对位置精度要求极高的应用，电动缸内部还会集成直线位移传感器（如磁栅尺或光栅尺），直接测量螺母或推杆的实际位移，这种方式能够消除丝杠间隙与传动误差带来的影响，进一步提升定位精度。
- 限位开关：安装于行程两端，用于防止运动部件超出机械极限，起到安全保护作用。
- 温度传感器：实时监测丝杠螺母副或电机的温度，防止因过热导致性能下降或损坏设备。
制动与安全保护装置
在垂直安装或需要长期保持位置的场合,制动装置至关重要，它不仅是安全保障，更是系统可靠性的基石。
- 电磁制动器：通常安装在电机后端或丝杠末端，当断电或紧急停止时，制动器内部的弹簧会推动摩擦片夹紧制动盘，将电机轴或丝杠锁死，防止推杆因重力或外部负载而下滑，这种设计确保了设备在断电后的安全性，尤其在机器人、升降平台、举升装置等场景中不可或缺。
壳体与密封结构：抵御恶劣环境的屏障
伺服电动缸的壳体通常采用高强度铝合金或钢材,既保证结构刚性，又兼顾散热性能，为了适应粉尘、油污、潮湿甚至腐蚀性环境，壳体接口处均配备了高可靠性密封件：
- 防尘圈：安装于推杆出口处，防止灰尘和杂质进入缸体内部，延长内部精密部件的使用寿命。
- O型圈与骨架油封：用于密封壳体接缝与电机接口，防止润滑油泄漏与外部液体侵入，确保内部环境的洁净与润滑效果。
- 防旋转设计：在推杆内部或导向机构上设置键槽或防转销，确保推杆仅作直线运动而不发生旋转，进一步提升运动精度与稳定性。
内部结构协同工作：从指令到运动的完整链条
当伺服驱动器接收到运动指令后,电动缸内部结构将迅速响应，形成一条完整的工作链条：
- 伺服电机根据指令输出精确的旋转力矩与转速。
- 电机轴通过联轴器或直连方式带动丝杠旋转。
- 丝杠螺母（或行星滚柱丝杠的螺母）将旋转运动转化为直线位移，推动推杆前后移动。
- 编码器实时反馈电机位置,与指令值进行比较，形成闭环调节。
- 若配备直线位移传感器,则进一步修正最终位置误差，确保定位精度。
- 导向机构确保推杆在运动过程中不发生偏移或抖动,保证运动平顺性。
- 当到达行程末端或遇到异常情况时,限位开关或温度传感器发出信号，系统自动停止或采取保护动作。
伺服电动缸的内部结构,是现代精密机械设计与先进控制技术的完美融合，从滚珠丝杠的精妙滚动，到编码器的实时反馈，再到制动装置的可靠守护，每一个部件都经过精心计算与优化，正是这些精密内部结构的协同运作，才使得伺服电动缸能够在自动化生产线、航空航天、医疗设备、工业机器人等领域，以极高的可靠性和精准度完成一次次关键动作。
对于工程师和技术人员而言,深入理解伺服电动缸的内部结构，不仅有助于正确选型与应用，更能为设备维护、故障诊断乃至定制化设计提供坚实基础，随着材料科学与制造工艺的不断进步，伺服电动缸的内部结构将更加紧凑、高效和智能化，持续推动工业自动化迈向新的高度。
