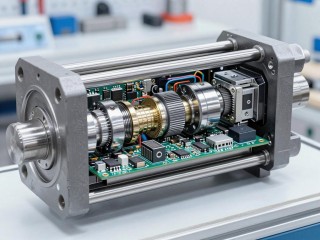

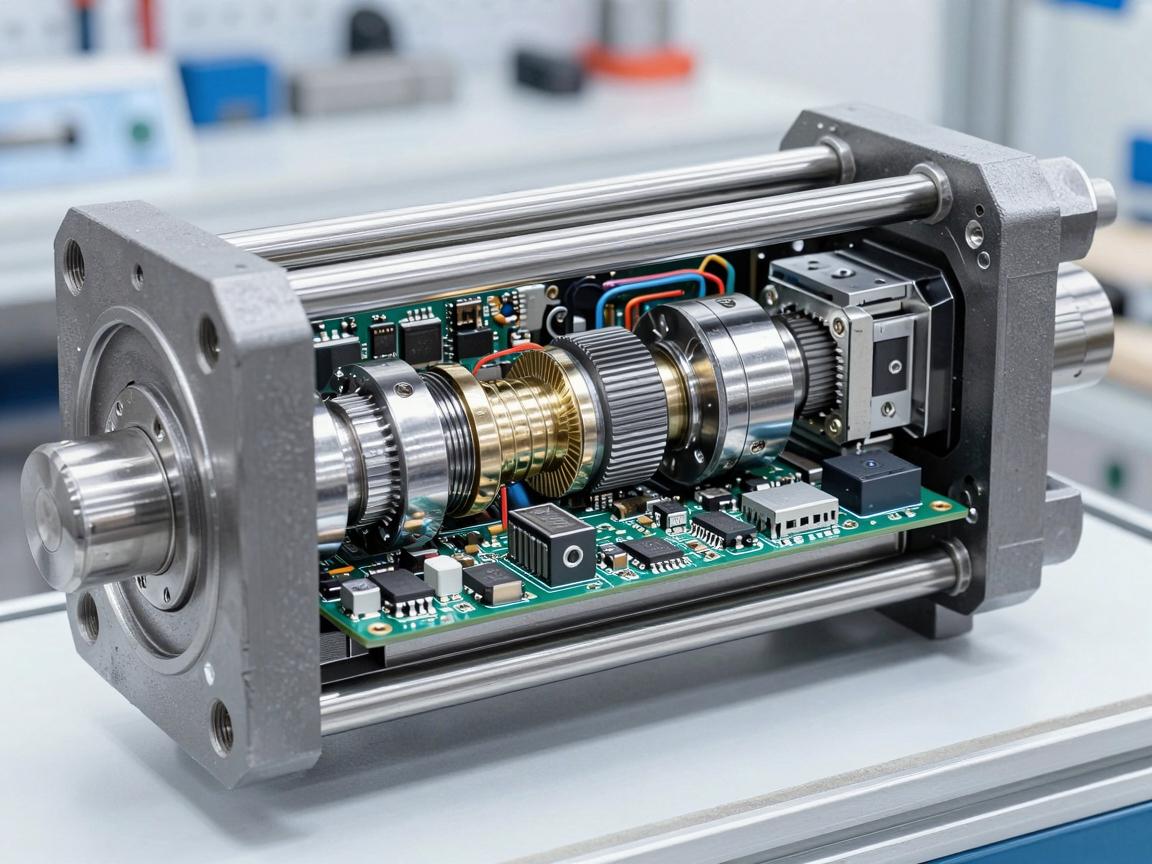

伺服电动缸内部结构深度解析，从原理到核心组件

摘要如下：，本文深度解析了伺服电动缸的内部结构，涵盖其工作原理与核心组件，伺服电动缸的核心在于将伺服电机的旋转运动，通过精密传动机构（如滚珠丝杠或行星滚柱丝杠）高效转化为直线运动，其内部结构主要由伺服电机、高精度丝杠副、同步带或联轴器、导向装置及缸体组成，伺服电机提供精确动力，丝杠实现运动转换与力传递，而内置的编码器与控制系统则形成闭环，确保位置、速度与推力的高精度控制，防转导向机构保证了推杆的直线稳定性，通过这一集成设计，伺服电动缸实现了高刚性、长寿命与智能化控制的结合。

伺服电动缸是一种将伺服电机与丝杠传动机构高度集成的高精度直线运动单元,广泛应用于工业自动化、机器人、航空航天等领域，其内部结构虽然紧凑，却融合了精密机械与电气控制的深度协同，本文将从动力源、传动机构、导向与支撑系统、传感反馈系统、密封与润滑系统以及推杆与连接机构六个维度，全面拆解伺服电动缸的内部构成。

动力源：伺服电机

位于缸体尾部或侧方的伺服电机是电动缸的核心驱动单元,通常采用交流永磁同步电机，具有高转矩密度、低惯量以及宽调速范围等特性，电机内部包含定子绕组、永磁转子以及编码器接口，通过电机轴与丝杠直接耦合或通过同步带间接连接，将旋转运动高效传递至传动系统。

传动机构：丝杠与螺母

丝杠副是电动缸实现旋转→直线运动转换的关键部件，常见类型包括：

• 滚珠丝杠：通过钢球在螺母与丝杠滚道之间滚动，实现低摩擦、高效率传动，适用于高精度、高速度的应用场景，其内部结构包含循环返向器、密封垫圈及预紧调整机构。
• 行星滚柱丝杠：采用多根滚柱替代钢球，承载能力更强、寿命更长，尤其适合重载或高刚性需求场合，丝杠表面加工有精密螺旋槽，滚柱与螺母之间形成多点接触，提升传动稳定性。
• 滑动丝杠：成本低廉，但摩擦系数较高，适用于轻负载、低速定位场景，其内部结构为梯形螺纹配合自润滑材料（如青铜或工程塑料），具备一定的耐磨性。

螺母组件内置轴承组以吸收轴向力,部分高精度型号还集成预紧机构，以消除反向间隙，提升定位精度。

导向与支撑系统

为承受径向负载并保证运动直线度,电动缸内部通常配备以下组件：

• 直线导轨：沿缸体两侧布置，滑块与导轨之间通过循环滚珠接触，可承受侧向弯矩，常见类型有方形导轨、双列角接触导轨等。
• 支撑轴承：位于丝杠两端，通常由深沟球轴承与角接触球轴承组合而成，前端轴承座固定于缸体，承受轴向推力；后端轴承允许自由伸缩，以补偿热变形带来的影响。
• 导向套：在小型电动缸中，常采用滑动导向套配合直线轴承，结构更为紧凑，但负载能力相对有限。

传感与反馈系统

闭环控制依赖于高精度传感器实现位置、速度与力的实时反馈：

• 编码器：集成于伺服电机尾部或直接安装于丝杠端部，常见类型包括增量式（适用于低分辨率场景）与绝对式（适用于多圈高精度场景），旋转编码器通过细分电路输出脉冲信号，可精确对应直线位移。
• 直线光栅尺：直接安装于缸体外部或内部，实时读取运动真实位置，能够有效消除丝杠间隙与弹性变形带来的误差，适用于纳米级定位需求。
• 力矩/推力传感器：集成于螺母或推杆端部，实时检测负载变化，配合伺服驱动实现力控模式（如压力装配、精密焊接等工艺场景）。

密封与润滑系统

在恶劣工况下,防护结构至关重要：

• 防尘密封：采用多唇防护、金属刮板及波纹管组合，有效阻挡粉尘、切屑与冷却液进入丝杠与导轨区域，延长设备使用寿命。
• 油封与O型圈：布置于电机接口、推杆出口与传感器腔体，防止内部润滑脂泄漏，保证系统长期稳定运行。
• 润滑系统：螺母与导轨预填充润滑脂，大型电动缸可配置集中供油接口或循环润滑泵，部分高速型号采用油气混合润滑方式，以实现高效散热与持续润滑。

推杆与连接机构

推杆是最终输出直线运动的部件,其内部结构包括：

• 导向键/花键系统：防止推杆旋转，并在需要旋转功能时传递扭矩，提升运动控制灵活性。
• 缓冲元件：内嵌聚氨酯缓冲垫或液压缓冲器，有效吸收行程末端的冲击，保护设备与负载。
• 安装接口：前端设计有法兰孔、十字联轴器或球形铰座，便于与负载设备快速固定与对接。

---

小结

伺服电动缸的内部结构是精密机械、电机控制与材料科学深度融合的成果，从微型化医疗设备到重型工业压机，其各组件需根据负载力、速度、精度及环境要求进行协同优化，理解这些内部细节，不仅有助于设备的选型与维护，更为自动化系统的进化设计提供了坚实的底层逻辑。
