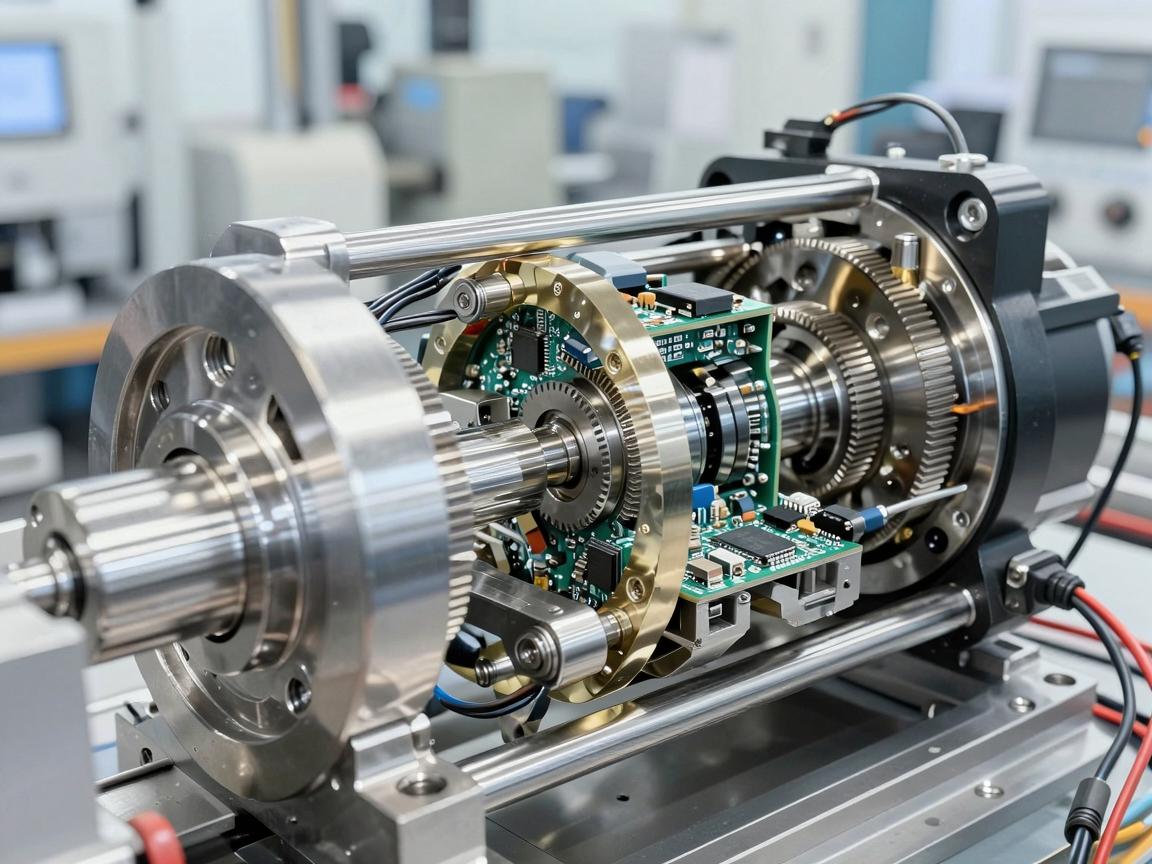

精密传动的核心，深入解析伺服电动缸的结构与工作原理
根据您提供的内容，摘要如下：，精密传动的核心在于伺服电动缸，它通过将伺服电机与丝杠、缸体等机械部件高度集成，实现了高精度、高响应的直线运动，其结构主要由伺服电机、电动缸主体（包括滚珠丝杠或行星滚柱丝杠、活塞杆、导向套等）以及精密控制元件组成，工作原理是：伺服电机接收指令后旋转，通过联轴器直接驱动丝杠转动，进而将旋转运动转化为螺母及活塞杆的直线往复运动，结合内置的位置、速度传感器进行闭环控制，伺服电动缸能精确控制推力、速度和位置，替代传统液压与气动系统，成为工业自动化与精密传动领域的高效核心执行元件。
在现代工业自动化领域，伺服电动缸作为一种能够将伺服电机的旋转运动精确转化为直线运动的高效执行元件，正逐步取代传统的液压与气动系统，成为高精度、高响应控制场景下的首选解决方案，要理解其为何能实现如此卓越的性能，必须从它精密的内部结构入手,本文将深入拆解与分析伺服电动缸的核心结构。
动力源：伺服电机
伺服电动缸的核心动力来源是伺服电机，与普通电机不同，伺服电机内置编码器（通常为旋转变压器或光学编码器），能够实时反馈转子的位置、转速和转矩信息，这种闭环控制特性，使得伺服电机可在极短的时间内精确响应控制指令，实现微米级甚至纳米级的定位精度，伺服电机通过联轴器或同步带直接与电动缸的丝杠连接,其输出转矩的大小直接决定了电动缸的推力能力。
传动转换：丝杠与螺母副
丝杠是将电机旋转运动转换为推杆直线运动的核心部件，根据应用场景与精度要求,主要分为以下两种类型：
-
滚珠丝杠：这是最常见的形式，在丝杠轴与螺母之间，通过高硬度钢球的循环滚动，将滑动摩擦转化为滚动摩擦，这种设计大幅降低了摩擦阻力（效率可达90%以上），减少了磨损与发热，同时消除了机械间隙，滚珠丝杠伺服电动缸适用于高速、高负载、高循环频率的工况。
-
行星滚柱丝杠：当负载极大，或对寿命与刚性有极端要求时，采用行星滚柱丝杠，它使用多个螺纹滚柱代替钢球传递负载，接触面积更大，承载能力通常是滚珠丝杠的数倍，且抗冲击性能更强，这种结构常见于注塑机、压机等重载压力机,以及军事航空领域。
螺母安装在电动缸的推杆（活塞杆）内壁，随丝杠旋转而进行轴向移动，为保持高精度，螺母通常与丝杠经过预紧处理,以消除轴向间隙。
导向与支撑：推杆与导向套
推杆（也称活塞杆或输出轴）是直接执行直线运动的部件，它通常由高强度合金钢制成，表面经过镀硬铬或渗氮处理，以增强耐磨性与耐腐蚀性，推杆内部中空，用于容纳螺母；其外壁则与缸筒内的导向套及防旋转装置配合。
导向套一般由耐磨青铜或高分子材料制成，安装在缸筒前端，为推杆提供精确的径向支撑，防止推杆在负载下发生偏斜，内置的防旋转机构（如键槽、导向条或外部导向杆）确保推杆只进行纯粹的直线运动，不产生任何旋转,这对于某些对方向性有严格要求的工位至关重要。
壳体与密封：缸体与防护
缸体（或称外壳）通常采用高强度铝合金或钢材制成，它不仅保护内部精密组件免受外界冲击与污染，还起到重要的散热作用，缸体内壁经过精磨处理,以减小推杆运动时的摩擦。
密封系统是保障伺服电动缸长寿命的关键，在推杆与缸体的前盖处，通常设有防尘密封圈（刮尘圈）和主密封圈，防尘圈用于刮除推杆表面附着的灰尘、切屑等污染物；主密封圈则用于防止润滑脂泄漏以及外部水汽、化学品侵入，在丝杠轴承座处也有密封设计，对于有特殊洁净要求的无尘环境（如半导体制造）,还会采用特殊的非接触式迷宫密封。
辅助组件：轴承、联轴器与润滑系统
- 轴承：在丝杠两端，通常安装有高精度角接触球轴承或圆锥滚子轴承，用于承受轴向和径向负载,轴承的预紧与润滑状态直接影响丝杠的旋转精度与使用寿命。
- 联轴器：位于伺服电机输出轴与丝杠轴之间，高品质伺服电动缸常用弹性联轴器或膜片联轴器，它们不仅能补偿安装时微小的同轴度误差，还能在传递扭矩的同时不产生间隙,且具备一定的缓冲减振能力。
- 润滑系统：由于丝杠、螺母、轴承等均为高摩擦部件，通常使用润滑脂进行长效润滑，部分高端电动缸还内置了集中润滑管路或油脂补充口，便于维护时补充润滑剂,润滑不良是导致电动缸早期失效的主要原因之一。
衍生结构：多级与推杆式变体
除上述标准单节结构外，为适应更长的行程或更紧凑的安装空间，出现了多级伸缩式伺服电动缸，这种结构通过多个同心套筒（类似伸缩天线）嵌套，每一级由独立的丝杠或链条驱动，可实现“小体积、长行程”的需求，还有推杆式结构，它将电机平行于缸体安装，通过同步带或齿轮传动,从而大幅缩短轴向安装长度。
伺服电动缸的结构设计，本质上是将伺服电机的高速低扭特性，通过高效、低间隙的丝杠螺母副转化为低速大推力的直线运动，并结合精密的导向、密封与反馈系统，构成一个闭环、高刚性的机电一体化单元，理解其各部件（伺服电机、丝杠副、推杆导向、缸体密封以及轴承润滑）的结构特点与相互配合关系，是正确选型、安装与维护的基础，也是实现自动化设备高效、可靠运行的关键所在。
