伺服电动缸内部结构详解，精密传动的核心奥秘
伺服电动缸是一种将伺服电机与精密丝杠传动机构高度集成的直线驱动单元，其核心结构主要包括：伺服电机、同步带或联轴器、滚珠丝杠副或行星滚柱丝杠、缸体、导向装置及内置传感器，电机作为动力源，通过高效传动件驱动丝杠旋转，从而将旋转运动转化为螺母及推杆的精准直线运动，滚珠丝杠或行星滚柱丝杠作为核心传动元件，直接决定了定位精度、承载能力与使用寿命；高刚性导向结构则保证了输出端的抗侧向力与运动平顺性，内置编码器等传感器实时反馈位置与力数据，形成闭环控制，实现高动态响应与微米级重复定位精度，这种精密设计使电动缸在自动化产线、工业机器人及航空航天等场景中成为理想替代液压与气动的传动方案。
伺服电动缸,作为一种将伺服电机与丝杠传动机构高度集成的直线执行单元，在现代工业自动化、机器人、航空航天及军事装备等领域中扮演着至关重要的角色，它兼具伺服电机的高精度控制能力与液压缸的大推力特性，而其他性能的优劣，根本上取决于其内部结构的合理性与精密度，本文将深入解析伺服电动缸的内部构造，揭示其实现精准直线运动的核心理念与技术细节。

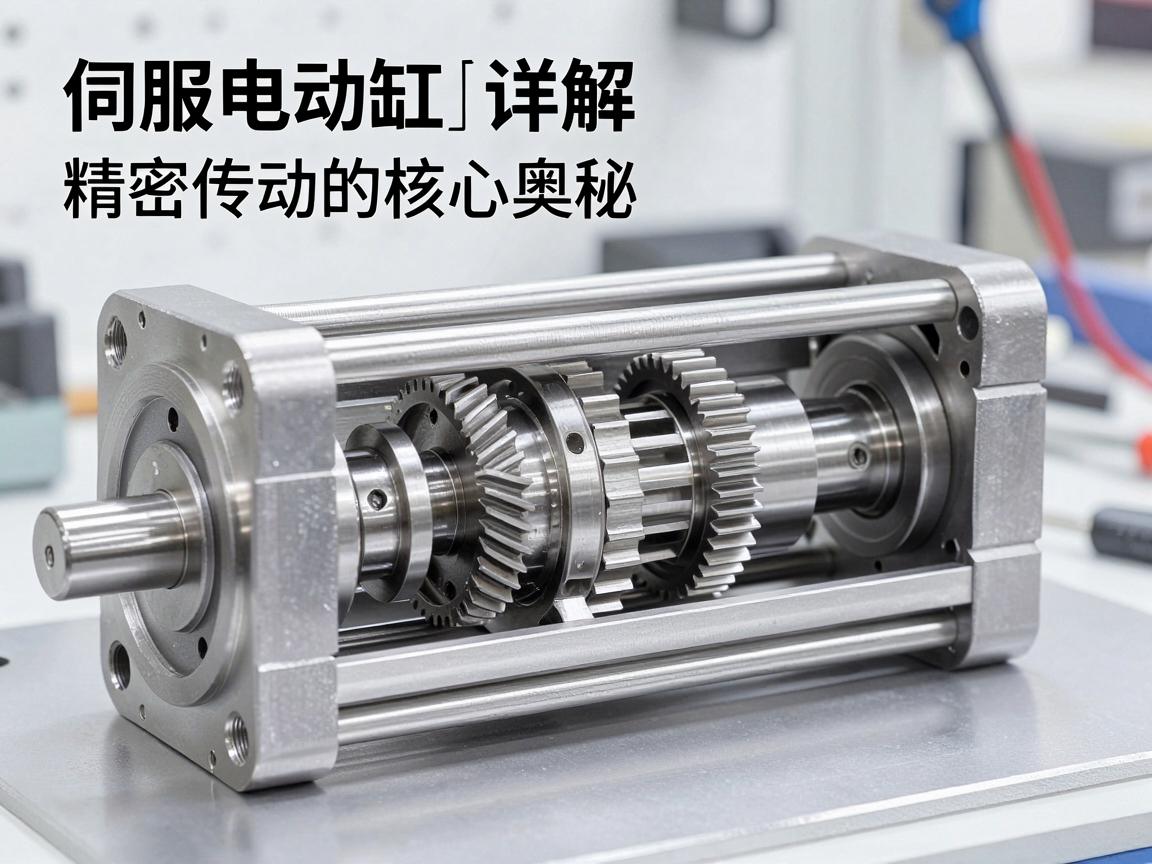

伺服电动缸的内部结构可概括为“驱动-传动-导向-反馈”四大功能模块，其基本构成包括：伺服电机、联轴器或同步带轮、滚珠丝杠或行星滚柱丝杠、丝杠螺母及螺母座、导向机构（如直线导轨或精密导套）、推杆（活塞杆）、缸体（外壳）、轴承支撑系统以及位置反馈传感器（如编码器），这些部件被精密地集成在缸体内部，形成一个紧凑、高刚性的闭环控制系统。
核心部件逐层拆解
驱动源：伺服电机（电机的转子与定子）
伺服电动缸的动力源通常采用永磁同步伺服电机或交流异步伺服电机,电机内部由定子（内嵌三相铜线绕组）与转子（安装高性能永磁体或鼠笼导条）组成，转子通过电机轴直接连接传动机构，伺服电机以其响应速度快、过载能力强著称，并内置编码器（作为位置与速度反馈元件），为实现精准控制提供核心保障。
传动机构：丝杠副（滚珠丝杠 / 行星滚柱丝杠）
这是将旋转运动转化为直线运动的最为关键的环节,也直接决定了电动缸的推力特性与定位精度。
- 滚珠丝杠：由丝杠轴体（表面有精密螺旋滚道）和丝杠螺母（内置循环滚珠与反向器）组成，当电机带动丝杠旋转时，滚珠在丝杠轴与螺母之间的滚道中循环滚动，将传统滑动摩擦转变为滚动摩擦，从而实现高效率、低背隙的直线运动，其内部通常配备反向器（End Cap或Deflector）负责引导滚珠完成循环路径。
- 行星滚柱丝杠：适用于超高负载、高刚度及恶劣工况，其内部结构更为复杂，除了丝杠轴和螺母外，还设置有多个行星滚柱（结构类似于行星齿轮），这些滚柱同时与丝杠和螺母的螺纹啮合，其螺纹滚道的设计使接触面积远超滚珠，从而显著提升承载能力、抗冲击性能及使用寿命。
导向与承载机构：缸体与导向装置
为确保推杆在轴向运动时保持极高的直线度与刚性,伺服电动缸内部配设了高效的导向系统：
- 直线导轨副：常见结构为滑块配合滚柱或滚珠直线导轨，导轨固定于缸体内部，滑块与推杆底部刚性连接，这种设计可实现大行程、高精度、低摩擦的直线往复运动，尤其适用于重载场景。
- 导套与活塞杆：在紧凑型电动缸中，常采用精密导套（材料多为铜合金或直线球轴承）套置于活塞杆（即推杆）外侧，活塞杆表面经过高硬度镀铬或渗氮处理，与导套形成滑动副，从而提供有效的侧向支撑力。
旋转到直线运动的过渡件：丝杠螺母与推杆连接
丝杠螺母通过螺母座与推杆（通常为空心或实心高强度钢管或铝管）固定连接，螺母座内部设计有防转机构（如键槽或防转销），使螺母无法旋转，只能随丝杠旋转而沿轴向移动，进而带动推杆伸出或缩回，推杆前端通常安装连接头（如鱼眼轴承、法兰或球头关节），以便牢固连接外部负载。
辅助与保护部件
- 轴承支撑：丝杠两端通常由深沟球轴承、角接触球轴承或圆锥滚子轴承组合支撑，用以承受轴向推力与径向力，靠近电机的一端通常采用固定端（定位轴承组），另一端为自由端（浮动轴承），以吸收丝杠因温度变化产生的热膨胀。
- 密封系统：缸体前后端盖处安装有防尘密封圈（如骨架油封）、刮尘片及金属防尘罩，可有效防止外部灰尘、铁屑、液体侵入内部，同时避免润滑脂外泄。
- 润滑系统：丝杠副与导向机构内部预填高品质锂基润滑脂，并通过缸体上的注油嘴（或集成自动润滑装置）定期补充油脂，保证长期稳定运行。
- 限位与缓冲：缸体内部两端通常装有机械限位块（如聚氨酯缓冲垫）搭配磁性接近开关，可有效防止推杆超行程运动，避免设备损坏。
内部结构的工作原理（能量流路径）
- 电流驱动：伺服电机接收控制器指令，电磁力驱动转子高速旋转。
- 扭矩传递：电机轴通过联轴器（或同步带）将旋转运动与扭矩传递给丝杠轴。
- 螺旋运动转换：丝杠旋转，推动丝杠螺母沿轴向移动（同时滚珠或滚柱在滚道中循环，实现滚动摩擦）。
- 直线输出：与螺母固连的推杆（活塞杆）伸出或缩回，直接驱动外部负载完成直线运动。
- 信号反馈：位于电机尾端的编码器实时检测转子的角位移，并将位置、速度信号反馈给驱动器，形成全闭环控制，保证推杆定位精度可达微米级甚至纳米级。
典型结构变体
- 折返式（并行结构）：伺服电机通过同步带或齿轮箱平行连接丝杠，使整体轴向长度缩短，适合轴向安装空间受限的场合。
- 直推式（串联结构）：电机与丝杠同轴串联，结构最为紧凑，传动效率最高，适合高刚性、高加速度的精密应用。
- 双缸同步结构：两根丝杠并排布置，由同一个电机通过齿轮或链条驱动，从而有效消除侧向力，适合长行程、重型负载的场合。
伺服电动缸的内部结构,是一部精密的“旋转-直线”转换机器，从微米级的滚珠循环路径，到纳米级的编码器反馈；从高强度丝杠的螺旋曲面，到低摩擦导向的润滑膜设计，每一个内部组件都经过严谨的计算与精密的装配，正是这些隐藏在缸体内部的精密协作，使得伺服电动缸能够在工业4.0工厂、半导体设备、精密压装机械等前沿领域，承载着对速度、推力与位置的极致追求，深入理解其内部结构，不仅有助于科学选型与日常维护，更能深刻领略现代精密传动技术的无限魅力。
