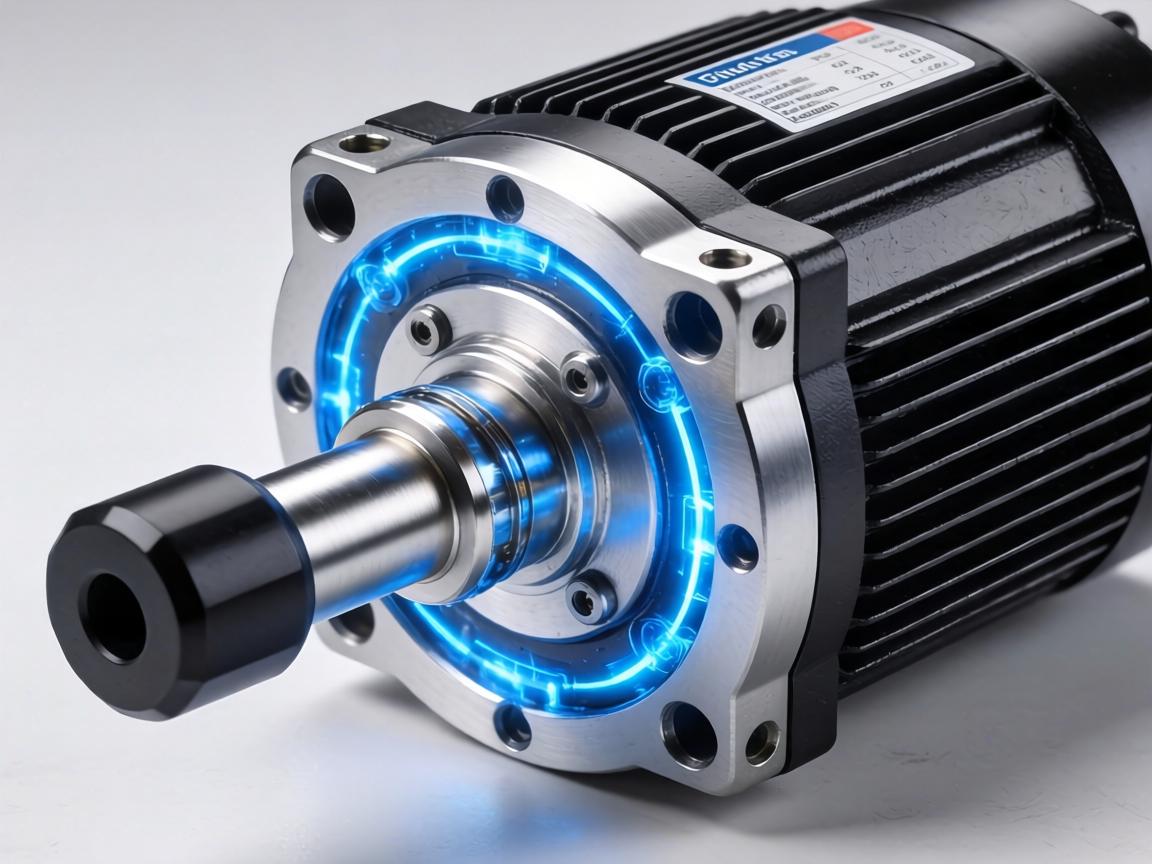

精密与力量的结合，伺服电动缸结构深度解析
伺服电动缸的核心价值在于将精密控制与强大动力输出融为一体，其结构设计围绕这一目标展开：采用高精度滚珠丝杠或行星滚柱丝杠作为传动核心，将伺服电机的旋转运动高效转化为平稳的直线运动，同时通过集成编码器实现闭环反馈，确保微米级的定位精度，高强度缸体与轴承系统则负责承载巨大的轴向载荷，保证刚性，内置的导向机构与密封组件在提升抗侧向力能力的同时，防止外部污染侵入，这种精密机械与智能伺服驱动的结合，使其成为工业自动化中替代传统液压与气动系统的理想方案。
在现代工业自动化与精密控制领域，伺服电动缸正逐步取代传统液压与气动系统，成为实现高精度直线运动的核心执行元件，其结构设计融合了机械、电子与软件控制技术，不仅显著提升了运动效率，也赋予了设备更高的可靠性与灵活性，本文将从核心组件出发，对其结构组成、工作原理及应用优势进行深入解析。
伺服电动缸本质上是一种将伺服电机的旋转运动高效转化为直线运动的精密传动装置,其典型结构主要包括以下几个关键部分：
-
伺服电机 作为动力源，伺服电机通常采用永磁同步电机或交流伺服电机，具备高响应、高精度、低惯量的显著特点，其内置的编码器能够实时反馈位置、速度与扭矩等运行参数,从而实现精确的闭环控制。
-
传动机构 这是伺服电动缸实现运动转换的核心机械部件,常见类型包括以下三种：
- 滚珠丝杠副：通过滚珠在丝杠与螺母之间的滚动实现低摩擦、高效率的传动，尤其适用于高精度、高负载工况，其关键在于预紧设计,可有效消除反向间隙。
- 行星滚柱丝杠：结构更为复杂，通过多个滚柱沿丝杠周向均匀分布，承载能力远高于传统滚珠丝杠，适用于重载、高频、长寿命等极端工况。
- 齿形带传动：利用同步带将电机旋转传导至丝杠，结构简单、运行平稳，适合中低负载、长行程且对噪声敏感的场合。
-
导向机构 为防止运动部件在推力作用下发生旋转或偏摆，伺服电动缸内部配备高刚性直线导轨或滑动轴承导向系统，常见类型包括方形导轨、交叉滚柱导轨等，确保推杆在往复直线运动中保持高刚性、低摩擦与长寿命。
-
推杆与缸筒 推杆作为运动输出端，通常采用高强度不锈钢或合金钢，经硬化处理与精密研磨而成，缸筒则为支撑外壳，多选用铝合金或不锈钢材质，兼顾强度与散热性能，缸筒内部设有密封件与防尘圈,有效防止外部杂质侵入传动系统。
-
反馈与传感器 除电机自身编码器外，部分高端伺服电动缸还会在推杆末端集成位移传感器（如磁栅尺或光栅尺），提供绝对位置反馈，进一步消除机械间隙带来的误差，负载力传感器、温度传感器等也常被集成其中,用于实时监控工作状态并保障系统安全。
-
制动与急停装置 出于安全考量，伺服电动缸常配载断电制动器（如电磁抱闸），在突然断电或急停时迅速锁定推杆位置,防止负载坠落或设备意外损坏。
伺服电动缸的工作原理简述
伺服电动缸的工作流程可简要概括为以下闭环控制过程：
- 控制器向伺服驱动器发出运动指令（包含目标位置、速度或力参数）。
- 伺服驱动器驱动电机旋转,内置编码器实时采集电机角度与速度信息。
- 电机通过联轴器与传动机构（如滚珠丝杠）连接，将旋转运动转换为螺母的轴向位移,从而带动推杆实现直线运动。
- 传感器持续检测实际位置、速度或力等参数并反馈至控制器，与目标值进行实时比对，控制器据此调整输出，形成闭环调节,确保运动过程兼具精确性与稳定性。
结构设计中的关键考量
- 传动间隙控制：通过预紧滚珠丝杠或采用双螺母结构，可将反向间隙压缩至微米甚至亚微米级,对于高速换向或精密定位场景至关重要。
- 刚性与轻量化的平衡：既要保证推杆在受压时不发生弯曲（长行程时需加强支撑），又要尽可能减少运动部件惯量,以提升系统响应速度。
- 热管理：伺服电机与丝杠螺母副工作时发热明显，需通过缸筒散热片、强制冷却或选用耐高温材料等手段,有效抑制热膨胀对定位精度的影响。
- 密封与防护：在粉尘、液体或极端温度环境中，需设计专用密封结构（如活塞杆防护罩、高IP等级密封圈）,从而延长设备使用寿命。
应用场景对结构的特殊要求
- 高精度定位（如半导体制造设备）：多选用预紧滚珠丝杠搭配光栅尺,推杆采用陶瓷涂层以抑制热膨胀带来的误差。
- 重载冲压（如汽车制造产线）：采用行星滚柱丝杠配合重型导轨，缸体部分需为焊接结构件,以确保高强度冲击吸收能力。
- 高速度与长行程（如搬运机械臂）：倾向采用齿形带传动或中空丝杠设计,实现轻量化与高速换向的优化匹配。
- 洁净室环境：采用无润滑设计（如涂覆自润滑材料）或全密封结构,有效避免油脂对洁净环境的污染。
未来发展趋势
随着工业4.0与智能制造的深入推进，伺服电动缸正朝着模块化、集成化、智能化方向持续演进，未来趋势包括：将伺服驱动器直接嵌入缸体，形成“一体式电动缸”；内置振动检测与预测性维护功能，结合数字孪生技术实时优化运动参数；碳纤维复合材料、陶瓷轴承等新材料的逐步应用,有望进一步提升其功率密度与环境适应性。
伺服电动缸的结构设计，本质上是在精密传动、刚柔并济与多场景适应性之间寻求最优解，只有深入理解每一部件的角色及其相互配合关系，才能更高效地运用这一技术，推动自动化设备迈向更精准、更高效、更可靠的未来，无论是机械工程师的选型计算，还是用户的日常维护保养，对结构的深入认知,都是充分发挥其全部性能的坚实基础。
