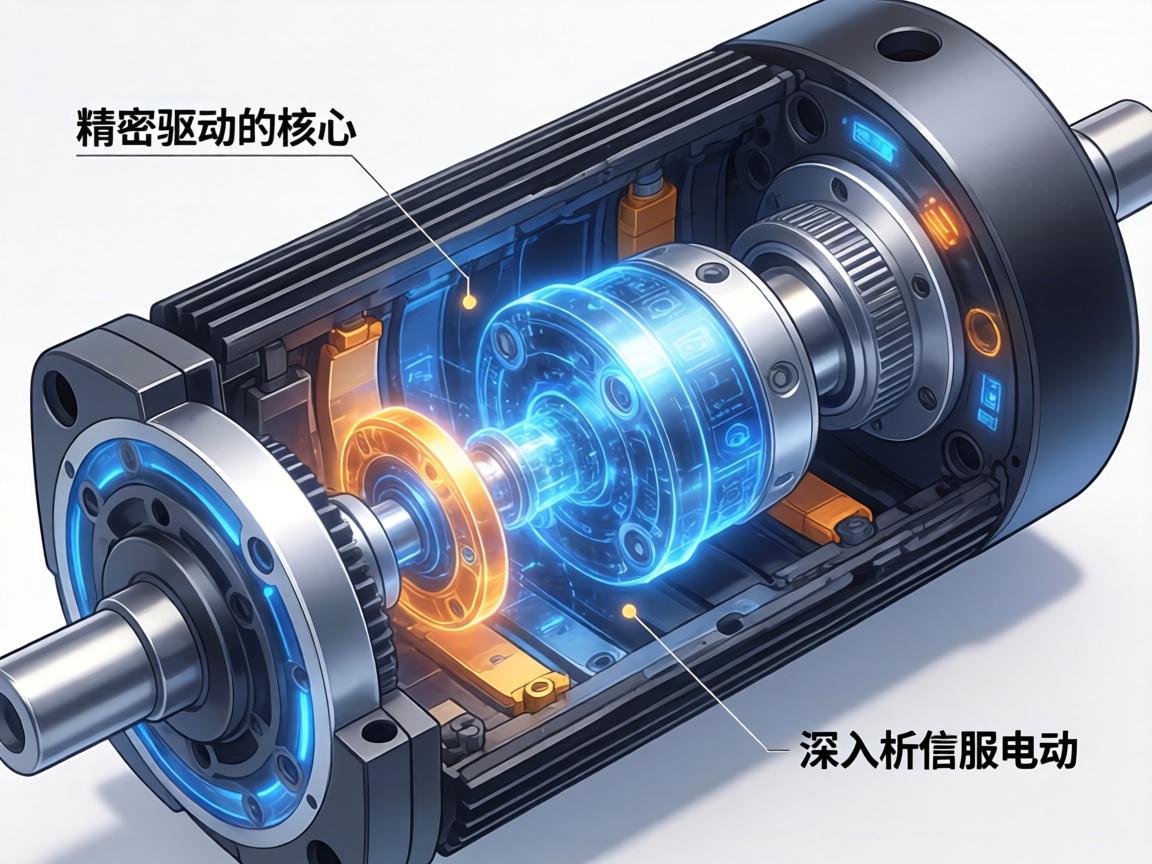

精密驱动的核心，深入解析伺服电动缸内部结构

精密驱动的核心在于伺服电动缸将伺服电机的高精度控制与丝杠的机械传动巧妙融合，其内部结构主要由伺服电机、高精度滚珠或行星丝杠、同步带或联轴器、以及内置的编码器与传感器组成，工作时，伺服电机输出旋转运动，通过联轴器或同步带直接驱动丝杠旋转，进而推动丝杠螺母及活塞杆做精准的直线运动，缸体内部的导向装置确保了运动的平稳性，而力与位置传感器则实时反馈数据，形成闭环控制，这一紧凑设计实现了高刚度、低摩擦与微米级定位精度，是现代工业自动化实现精密推拉、压装与定位任务的核心执行元件。

在现代工业自动化、机器人技术、航空航天以及精密制造等领域，伺服电动缸正逐步取代传统的液压与气动执行元件，成为精准直线运动的核心部件，它远非一个简单的“电动推杆”，其内部结构深度融合了精密机械、电力电子与运动控制技术，本文将从内部构造出发，深入拆解伺服电动缸的工作原理，揭示其如何将电机的旋转运动，转化为稳定、可控的直线推力。

伺服电动缸的动力来源是伺服电机,与普通电机不同，伺服电机内部集成了编码器，能够实时反馈转子位置、转速与扭矩信息，这一特性使得电动缸能够实现高精度的闭环位置控制，电机通常安装在缸体尾部，或与缸体平行布置，通过联轴器或同步带将动力传递至内部传动机构。

• 关键特性：高动态响应、低惯性、强过载能力，伺服电机的性能直接决定了电动缸的响应速度与定位精度。

传动机构：滚珠丝杠与行星滚柱丝杠

这是伺服电动缸最核心的机械转换部件,负责将电机的旋转运动高效转换为直线往复运动，根据负载与精度要求，主要分为两类：

• 滚珠丝杠：通过丝杠轴与螺母之间的钢珠实现滚动摩擦，传动阻力低、效率高（可达90%以上）、精度高、寿命长，适用于中等负载、高速度、高精度的场合，例如电子装配与检测设备。
• 行星滚柱丝杠：结构更为复杂，丝杠与螺母之间通过多个全螺纹滚柱啮合，相较滚珠丝杠，其承载面积更大，能承受更高的冲击载荷与极端轴向力，刚性与使用寿命也更优，常用于重载压机、注塑机顶出装置及军事装备等高强度场景。

导向与支撑机构：直线导轨与轴承

为确保活塞杆在运动过程中不发生旋转或径向偏摆,伺服电动缸内部必须配备可靠的导向机构。

• 直线导轨或导套：安装于缸体内部，与活塞杆配合，提供低摩擦、高刚性的直线导向，在高速往复运动中，导轨能有效吸收侧向力，防止丝杠弯曲变形。
• 支撑轴承：丝杠两端通常由角接触球轴承或深沟球轴承支撑，不仅承担旋转支撑任务，还需承受巨大的轴向推力，合理配置的轴承系统，能确保丝杠在重载下仍保持高精度运转。

防反转与安全装置：制动器

在垂直安装或需要断电保护的场合,伺服电动缸必须配备制动器，制动器通常安装在电机尾部或丝杠一端，一旦断电，制动器会瞬间锁死电机轴或丝杠，防止负载因重力下滑而引发安全事故，高品质制动器具备低噪音、快速响应与低磨损等优点。

密封与防护系统

伺服电动缸的工作环境往往较为恶劣——粉尘、切屑、油污甚至腐蚀性液体时有存在，内部结构的密封与防护设计至关重要。

• 活塞杆密封：缸体前端的密封圈为往复运动的活塞杆提供动态密封，既要防止外部污染物进入缸体，也要确保内部润滑脂不泄漏。
• 防尘套与不锈钢防护罩：在活塞杆外露部分，通常覆盖可伸缩的防尘套或金属防护罩，进一步隔绝外部杂质。
• 呼吸器与压力平衡阀：随着活塞杆的伸缩，缸体内部压强会发生变化，呼吸器或平衡阀可平衡内外气压，防止因真空或高压吸入污染物。

内部传感器与限位装置

除伺服电机自带的编码器外,部分高端电动缸还集成了额外的传感器：

• 限位开关：安装于缸体内部或外部磁感应位置，用于检测活塞是否运动至机械行程的极限位置，防止“撞缸”事故发生。
• 磁致伸缩位移传感器：在高端应用场景中，缸体内部直接嵌入非接触式位移传感器，可实时反馈活塞杆的绝对位置，实现毫米级甚至微米级精准定位。

结构关联与工作原理总结

当伺服控制器发出指令时,伺服电机旋转，带动联轴器或同步带驱动滚珠丝杠，丝杠的旋转推动与活塞杆相连的螺母，沿导轨做直线运动，编码器与传感器实时反馈位置与速度信号至控制器，系统通过调节电机的电流与转速，精确修正运动状态。

现代伺服电动缸的内部结构,更像是一个“机电一体化的精密模块”——电机、丝杠、轴承、导向、密封、传感器与制动器高度集成，协同运作。

深入理解伺服电动缸的内部结构,不仅是设备维护与选型的基础，更是打破“电动缸不过是一个螺丝刀”这一认知局限的关键，它的精密性、耐用性与可编程性，源于每一个内部零件的精心设计与协同配合，当你再次看到一台电动缸平稳地推动数吨重的模具，或以微米级精度定位半导体晶圆时，不妨回想一下它内部那精密如钟表般的机械交响。
