解析伺服电动缸结构，精密传动核心的机械密码

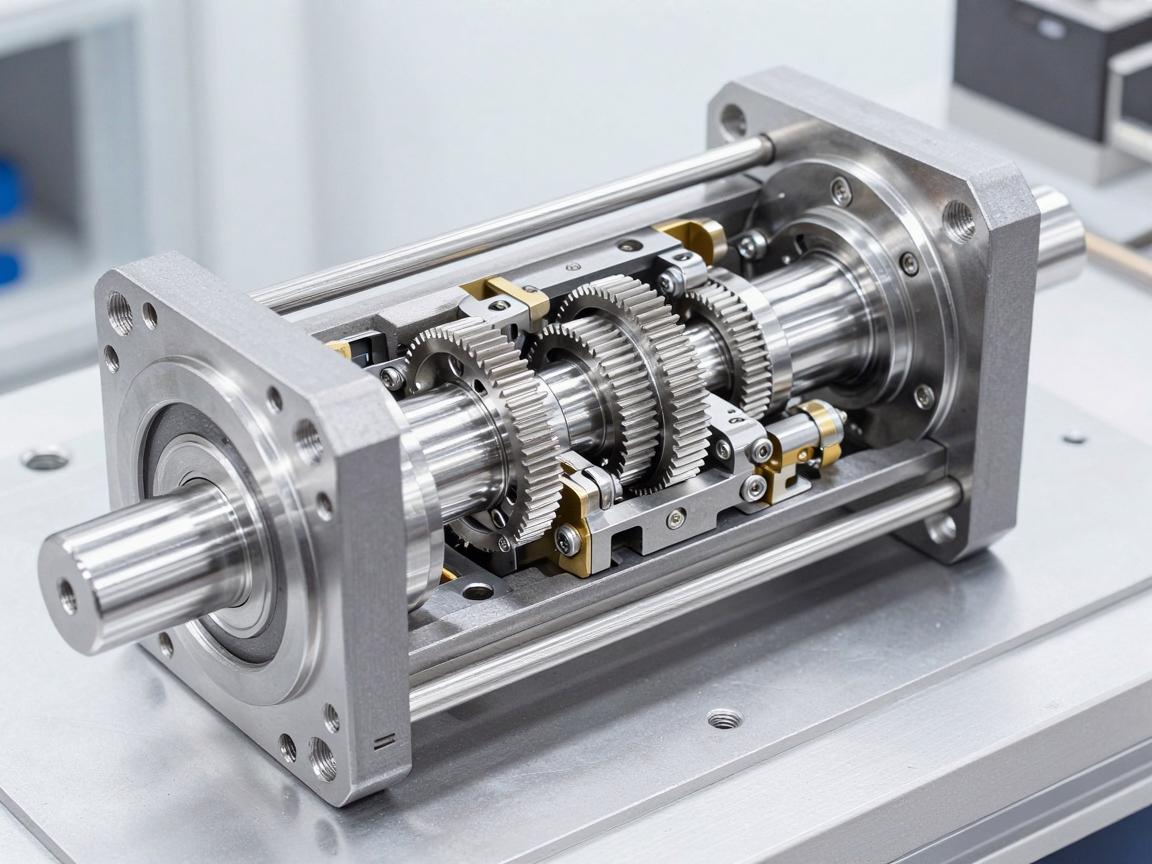

伺服电动缸作为现代精密传动的核心执行元件，其结构堪称机电一体化的机械密码，其本体由高精度滚珠丝杠副、高强度铝合金缸体、以及集成式行星减速机构构成，伺服电机通过联轴器直连或减速增扭，将旋转运动高效转化为直线位移，核心在于缸内采用预压消除反向间隙的丝杠螺母，确保微米级重复定位精度；同时内置磁栅或编码器作为闭环反馈，配合前端特制导向套与防尘密封，抵御径向载荷并隔离污染，整体设计在刚性、惯量匹配与热稳定性之间达成精确平衡，每一个机械零件的公差与配合，都直接决定了推力、速度与寿命的最终物理极限。
在自动化产线的喧嚣与轰鸣中,伺服电动缸正以惊人的速度重塑着精密传动的版图，悄然取代着传统气动与液压执行器的主导地位，许多工程师对它的认知仍停留在“伺服电机+滚珠丝杠”的简单叠加，这种似懂非懂的直觉判断，往往导致选型失当、性能错配，甚至设备故障频发。真正意义上的伺服电动缸结构，是一门关乎力、位置与寿命的精密平衡艺术。本文将拆解其机械骨骼，带您穿透厚重的外壳，一窥隐藏其下的工程智慧与设计哲学。
动力源到直线运动：核心传动链的三种解法
伺服电动缸结构的第一要义,在于如何将电机的旋转运动高效转化为推杆的高精度直线运动，目前主流方案呈现出三足鼎立的技术格局，各具特色，适应着不同的应用场景：
| 结构类型 | 核心部件 | 特点对比 |
|---|---|---|
| 滚珠丝杠型 | 滚珠丝杠副+循环器 | 传动效率可达90%，推力恒定，但高速运行时噪音与温升较为明显，且存在理论上的间隙回差。 |
| 行星滚柱型 | 行星滚柱组+保持架 | 接触应力分散均匀，承载寿命相比滚珠丝杠提升3-5倍，尤其适合重载、高频、长寿命的严苛工况。 |
| 同步带型 | 同步带轮+张紧机构 | 结构简单、成本较低，但刚性偏弱、定位精度有限，仅适用于轻载、低精度或对噪音敏感的场景。 |
尤其值得关注的是,行星滚柱结构正从军工、航空航天等高端领域加速向工业市场普及，其螺纹滚柱呈行星状均匀分布，同时与丝杠和螺母啮合，使载荷传递点成倍数增加，从而在同样体积下可承受数倍于滚珠丝杠的推力，这使其成为伺服电动缸结构中最具技术壁垒、也最能体现机械设计功底的分支领域。
导向与承载：那些“看不见的导轨艺术”
若只专注于传动件,您会错过伺服电动缸结构中同样致命的导向系统，推杆在高速伸缩时，任何侧向偏摆都会导致密封件快速磨损、定位精度显著下降，甚至引发异响与卡滞，设计上通常包含以下几种导向解决方案：
- 内置滑动导套：采用铜合金或工程塑料材质，摩擦系数低，适合短行程、轻载工况，经济性最好。
- 循环滚珠导套：六列或八列滚珠均匀分布，实现零侧隙平滑运动，兼顾精度与寿命，是中等载荷场景的主流选择。
- 交叉滚柱导轨：适用于长行程且重载场景的终极方案，刚性和承载力表现卓越，但成本也相对较高。
需要警惕的是,许多国产电缸为压缩成本，仅使用普通轴承钢制作的简易导套，这导致动态刚度远低于国际规范要求，在连续高频运转中容易出现“爬行”或“漂移”现象，而真正专业的伺服电动缸结构，会在导向面增加特种耐磨涂层（如二硫化钨或类金刚石镀层），并在出厂前进行数十万次的往复耐磨测试，以确保长期稳定的运动品质。
传感器融合：机械结构中的“神经末梢”
伺服电动缸不只是一个零件组合体,更是一个高度集成的感知单元，其内置的反馈系统决定了整个系统的控制精度与动态响应能力：
- 位置反馈：磁栅尺或光栅尺安装于缸体侧面，直接测量推杆位移，避免了丝杠间隙误差的累积，实现了真正的全闭环控制。
- 力传感器：通过应变片桥路集成在前端连接耳环处，实现张力或压力的实时闭环，为压装、铆接等工艺提供精准的过程监控。
- 温度监测：PT100铂电阻埋藏在螺母附近——这是丝杠热变形最灵敏的位置，用于热补偿和过温保护，确保在长时间连续运行中精度不漂移。
这些电子元件的布局必须避开机械运动干涉区,并充分考虑电缆拖链的弯曲疲劳寿命，一个优秀的结构设计，会在各传感器走线路径上预留免工具拆卸的检修口，极大方便了现场维护与备件更换。
密封与防护：对抗恶劣环境的隐形铠甲
当伺服电动缸应用于机床切削液飞溅或粉尘弥漫的生产场景时,密封结构便成为成败的胜负手，现代设计普遍采用多级防护体系，层层设防，互为补充：
- 外防尘圈：采用聚氨酯或氟橡胶材质，兼具弹性与耐磨性，能有效刮除附着在推杆表面的金属碎屑与粉尘颗粒。
- 中段伸缩护套：折叠式风琴罩或不锈钢拉板结构，既能阻挡火花飞溅与焊渣侵蚀，又具备良好的弯曲适应性。
- 内部分流槽：在端盖内部设计导流槽结构，可有效防止冷凝水沿丝杠渗入轴承室，延长润滑脂寿命。
更隐蔽的细节在于,通气平衡阀被巧妙隐藏在缸体尾端，它能让内部气压与外界环境保持动态平衡，避免因温度变化引起的“呼吸效应”吸入污染物——这个仅指甲盖大小的铜质小部件，往往是判断一款电动缸设计是否成熟与可靠的重要标志。
结构创新的前沿趋势
随着一体化伺服电缸的兴起,传统“电机+联轴器+缸体”的分体式设计正在被颠覆性挑战，新一代结构中，中空转子电机直接套装在丝杠轴上，省去了联轴器和轴承座，使轴向长度缩短40%以上，同时减少了传动链的弹性变形，提升整体刚性，这种融合设计对散热结构提出了更高要求，一些厂商采用循环水冷流道配合强制风冷蜗壳技术，实现了高功率密度下的稳定连续输出。
模块化快换接口逐渐成为高端机型的标配：法兰端面设有机械定位销和液压锁紧环，使电动缸能在十分钟内完成整机快速更换，大大缩短了产线停机时间，提升了制造系统的柔性调度能力。
结构是沉默的极客
伺服电动缸的每一处倒角、每一个轴承预紧量，都凝结着机械工程师对物理极限的深度理解与智慧应答，当您下次审视一台伺服电动缸时，请留意那些被壳体遮蔽的空间——那里隐藏着金属的呼吸、滚珠的奔跑轨迹，以及工业文明对精准与可靠永恒不变的追求，结构上的毫厘之进，皆化作现场运行中百分之百的可靠回报，这正是一台优秀电动缸最沉默，也最响亮的宣言。
