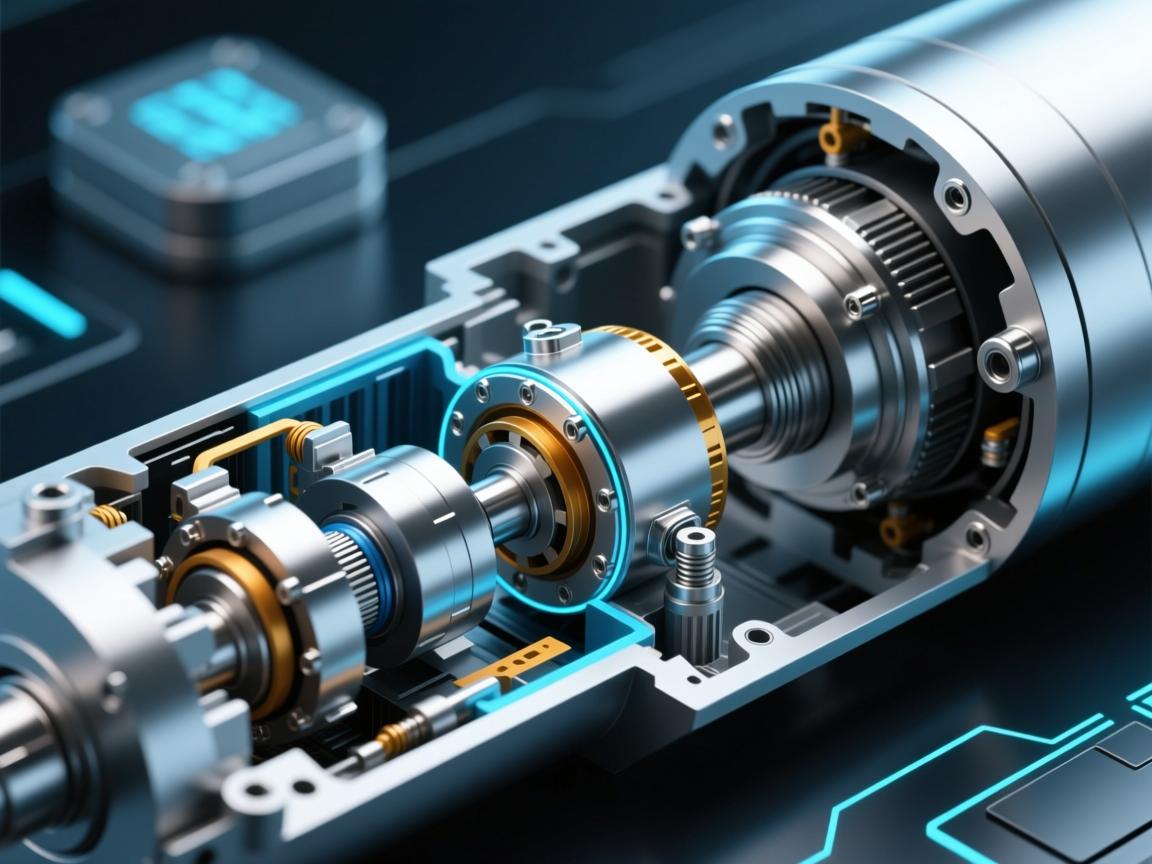

精密动力之源，深度解析伺服电动缸的内部结构与核心组件

伺服电动缸作为现代精密动力系统的核心执行元件，其卓越性能源于精密的内部结构与高度集成的核心组件，系统主要由伺服电机、高精度滚珠丝杠或行星滚柱丝杠、高强度缸筒、精密轴承以及内置位移传感装置构成，伺服电机提供精准可控的旋转动力，通过联轴器驱动丝杠副，将旋转运动转化为直线推力，高刚性缸体与优质密封件确保了结构的稳固与运动的平稳，集成的位置反馈传感器（如编码器）实时监测活塞杆位移，形成闭环控制，从而实现微米级定位精度、高速度响应与巨大的输出推力，这种机电一体化设计，使其在重复精度、刚性和控制灵活性上远超传统液压与气动系统，成为工业自动化、仿真测试、精密加工等领域不可或缺的“精密动力之源”。

伺服电动缸作为现代自动化设备中实现高精度直线运动的核心执行单元，其卓越性能的背后，蕴藏于精密而复杂的内部构造之中，它并非简单的机械推杆，而是一个集伺服电机、精密传动机构、传感反馈系统与智能控制技术于一体的高度机电一体化系统，深入理解其内部结构，正是掌握其如何将旋转动力转化为精准、可靠直线推力的关键所在。

一台典型的伺服电动缸,可视作四大功能模块的紧密协同：

1. 动力输入模块：伺服电机
   作为电动缸的“心脏”，伺服电机通常位于缸体后端，负责提供原始旋转动力，凭借其精准的转速与转矩控制能力以及快速的动态响应，伺服电机确保了动力输出的精确性与可控性，电机与传动机构的连接方式主要分为直接集成（直连式）和通过联轴器连接,不同的连接形式直接影响整体结构的紧凑性与传动效率。

2. 运动转换模块：精密传动机构
   这是将旋转运动转化为直线运动的“核心转换器”，主要采用以下两种形式：

   • 滚珠丝杠副：目前应用最广泛且精度最高的方案，由伺服电机驱动的精密滚珠丝杠与配套的滚珠螺母组成，丝杠旋转时，滚珠在螺旋滚道间循环滚动，推动螺母沿轴线作直线运动，该结构摩擦系数低、传动效率高（可达90%以上），具备优异的定位精度与使用寿命，是实现高速、高精度运动的首选。
   • 行星滚柱丝杠副：适用于重载、高刚性及恶劣工况的解决方案，采用螺纹滚柱替代滚珠，与丝杠和螺母的螺纹齿廓啮合，接触面积显著增大，承载能力与刚性远超滚珠丝杠，抗冲击性能强,常见于重型工业设备。

3. 力与运动输出模块：缸体与推杆

   • 缸体：作为主体承载结构，常采用高强度铝合金或不锈钢材质，内部经精密加工，用于容纳并支撑传动机构，同时提供安装与运动导向，缸体内常集成直线轴承或导向装置，确保推杆运动的直线性与稳定性。
   • 推杆（活塞杆）：直接与传动机构的运动部件（如螺母）连接，负责将直线运动传递至外部负载，推杆前端通常设有螺纹孔或连接法兰，表面经过硬化与高精度磨削处理,兼具耐磨性与良好的密封性能。

4. 感知与安全保障模块

   • 位置反馈装置：作为电动缸的“眼睛”，通常集成高分辨率光电编码器（位于电机尾部）或独立的直线位移传感器（如磁栅尺），它们实时监测电机转角或推杆实际位置，并将信号反馈至伺服驱动器，构成闭环控制系统，这是实现微米级甚至更高精度的根本保障。
   • 限位与过载保护：机构内部常设置机械限位开关，并结合伺服系统的电子限位功能，防止推杆超程运行，伺服驱动器自带的过流、过载检测机制，可在异常负载下及时提供保护,确保系统安全。

内部布局的两种典型形式

根据电机与丝杠的相对布置方式，伺服电动缸的内部结构主要分为两类：

• 直连式：伺服电机通过联轴器与丝杠直接同轴连接，结构紧凑、传动链短、效率高、响应迅速，是目前最常见的设计形式。
• 平行式：伺服电机借助同步带轮与同步带，与丝杠呈平行布置，该设计有助于降低整体安装高度，适用于空间受限的场合，但传动环节较多,需关注带轮的张紧与耐久性。

细节之处见真章：轴承、密封与润滑

• 轴承系统：丝杠两端由高精度角接触球轴承或圆锥滚子轴承支撑，有效承受轴向与径向载荷，保证丝杠运转平稳、定位精确。
• 密封系统：推杆出口处设置防尘圈与密封圈，有效隔绝外部粉尘、碎屑侵入，并防止内部润滑脂泄漏，为核心传动部件提供清洁、可靠的工作环境。
• 润滑系统：滚珠丝杠副或行星滚柱丝杠副在出厂时已预填高性能润滑脂，并设计有再润滑接口，支持定期维护,延长使用寿命。

伺服电动缸的内部结构，堪称现代机械设计、材料科学与自动控制技术深度融合的典范，从伺服电机的精准驱动、滚珠丝杠的高效转换，到编码器的实时反馈，各组件环环相扣，共同成就了其高精度、高响应、高可靠性的卓越性能，深入了解这一精密系统的构造，不仅有助于进行科学选型、正确使用与有效维护,更能深刻体会到工业自动化领域对极致精度与效率的不懈追求与匠心精神。

---
