伺服电动缸内部结构解析，精密传动与智能控制的核心
伺服电动缸是精密传动与智能控制的核心执行部件，其内部结构主要由伺服电机、缸体、精密滚珠丝杠（或行星滚珠丝杠）、导向机构及编码器构成，伺服电机直接驱动丝杠旋转，通过螺母将旋转运动转化为推杆的直线运动，高精度滚珠丝杠保证了极小的反向间隙与高效传动，而内置的编码器与伺服驱动器形成闭环控制，实现位置、速度与力矩的精准调节，缸体内部通常集成有防转机构与轴承支撑系统，确保推杆顺畅运行并承受径向载荷，这种结构设计使得伺服电动缸在工业自动化中兼具高刚度、长寿命与响应快等优势，替代传统液压与气动系统，成为现代智能装备的可靠传动方案。
在现代工业自动化领域，伺服电动缸凭借其高精度、高效率、节能环保等显著优势，正逐步取代传统的液压与气动系统，被广泛应用于机器人、航空航天、汽车制造、医疗器械等高端装备之中，要深入理解伺服电动缸何以能实现如此卓越的性能，就必须对其内部结构进行精细剖析，本文将从核心部件到辅助系统，系统全面地解析伺服电动缸的内部构造与工作原理,揭示其实现精准运动控制的奥秘。

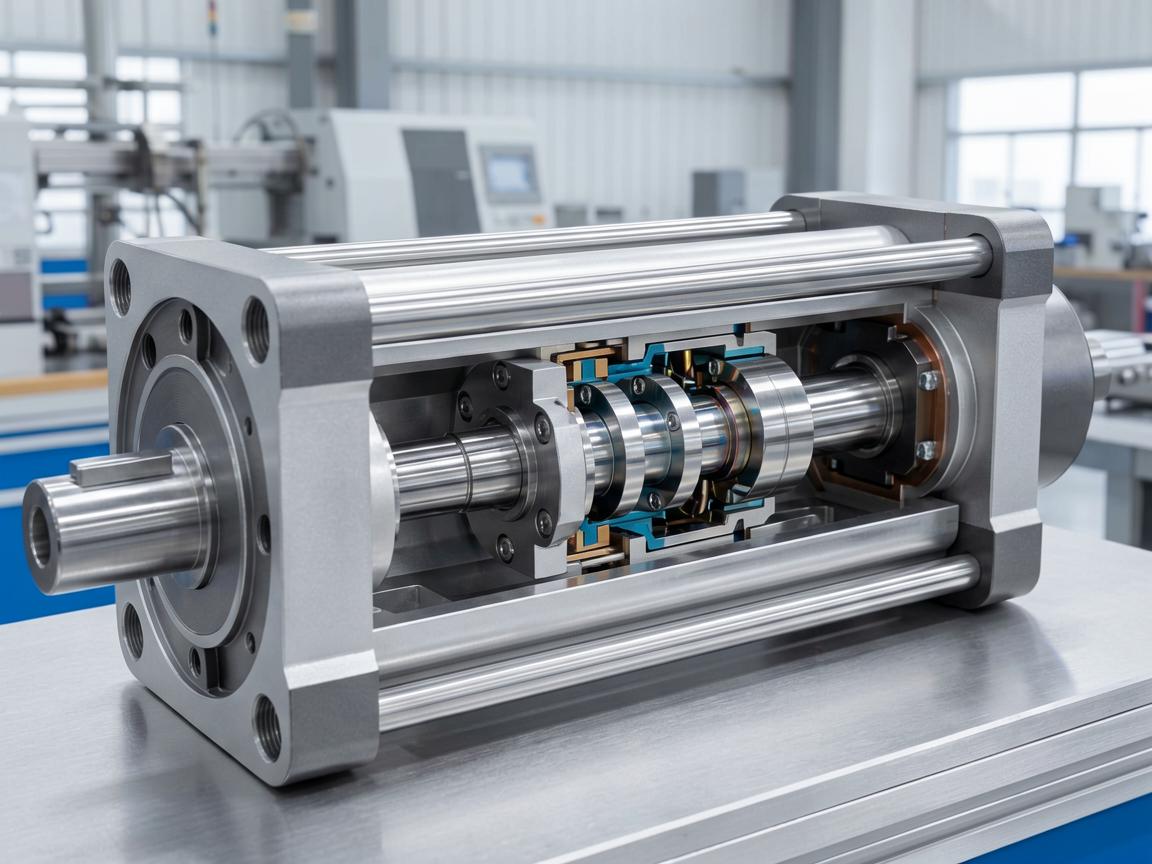

伺服电动缸本质上是一种将伺服电机的旋转运动转换为直线运动的精密执行元件，其内部结构主要由以下几大功能模块组成：驱动模块（伺服电机）、传动模块（丝杠与螺母）、导向模块（导轨与滑块）、支撑模块（轴承与壳体）、反馈模块（编码器与传感器），以及安全保护模块（限位开关与制动器），这些模块在控制系统的统一调度下协同工作，共同实现了对位置、速度与力矩的精准、稳定控制,从而满足多样化工业应用场景的严苛要求。
核心传动部件：丝杠副的结构与功能
丝杠副是伺服电动缸实现旋转运动到直线运动转换的核心组件，根据应用场景对负载、精度和寿命的不同要求,主要采用以下两种结构形式：
滚珠丝杠副
滚珠丝杠由丝杠轴、螺母、滚珠和循环装置构成，其工作原理是，在丝杠与螺母之间的螺旋滚道中填充精密滚珠，将传统的滑动摩擦转化为滚动摩擦，从而显著降低传动阻力，提升效率，螺母内部设计有精密的循环回路（如内循环、外循环或端盖循环），确保滚珠能够连续、平稳地循环工作，从而实现高速、高频的运动，这种结构的传动效率可达90%以上，定位精度可达微米级别，尤其适用于对精度和动态响应要求极高，且需要频繁启停的工况，如半导体设备、精密装配线等。
行星滚柱丝杠副
对于需要承受极高载荷、实现超长使用寿命或对抗极端工况的场景，行星滚柱丝杠是更为理想的选择，其结构类似于滚珠丝杠，但创新性地用滚柱替代了滚珠，数个精密滚柱围绕丝杠轴心均匀分布，与丝杠和螺母同时形成线接触（非滚珠的点接触），这种设计大幅提升了轴向承载能力、刚性和抗冲击能力，行星滚柱丝杠的结构相对复杂，通常包含内齿圈、保持架等部件，以协调多个滚柱的同步运行，尽管其制造成本较高，但在重载、高速、高加速度的工业应用（如大型压力机、锻压设备）中,其卓越的耐用性和稳定性无可替代。
导向与支撑结构：保障运动平直与系统刚性
导向系统
为防止丝杠在承受轴向负载时发生弯曲变形，并确保推杆沿直线方向高精度移动，伺服电动缸内部通常集成有导向系统，最常见的是直线导轨，它由导轨和滑块组成，滑块内置滚珠或滚柱，在导轨上实现低摩擦、高刚性的直线运动，这种设计能有效承受径向载荷和倾覆力矩，保证运动的高平直度，对于负载较小、成本敏感的小型设计，也可采用滑动导向套,但其在精度和寿命方面往往不如直线导轨。
支撑轴承
丝杠的两端必须有可靠的轴承支撑，以固定其旋转轴线并承受轴向与径向载荷，典型的设计方案是采用“一端固定、一端支撑”的配置：固定端通常使用角接触球轴承或圆锥滚子轴承，来承受主要的轴向推力；支撑端则采用深沟球轴承或圆柱滚子轴承，允许丝杠因热胀冷缩而产生微小的轴向变形，从而避免结构卡死，在推杆输出端，为了承受外部载荷带来的巨大轴向力，还会额外配备推力轴承或组合轴承,确保系统的整体刚性与稳定性。
驱动与反馈系统：闭环控制的基石
伺服电机
伺服电机通常采用直接驱动（直驱式）方式与丝杠连接，或通过联轴器、减速机间接相连，电机内部由定子绕组、永磁体转子以及精密的位置传感元件（如霍尔传感器或编码器）构成，其核心优势在于能够通过配套的驱动器，实现对扭矩、转速和位置的高动态响应与精准控制，确保电动缸的动作快速、平稳且到位。
位置反馈装置
为了实现高精度的闭环控制，伺服电动缸必须集成位置反馈元件，常见的方式包括以下几种,各有优劣：
- 电机端编码器：安装在电机转轴末端，通过检测转子转角来间接推算推杆的直线位移，这种方式简单且经济,但其精度受限于丝杠的导程误差和传动间隙。
- 直驱式线性编码器：直接安装于缸体上，读取推杆的绝对或相对位置，这种方案能完全消除传动链路中的间隙和背隙误差，实现最高的定位精度（可达±1微米）,是高端精密应用的首选。
- 磁性传感器：在推杆或螺母上安装磁环，利用霍尔元件来检测磁场的强弱变化，从而感知位置，该方案成本较低，结构紧凑,但在精度和环境适应性上略逊于光电编码器。
安全与保护结构
限位开关与缓冲装置
在所有伺服电动缸的行程两端，都会安装机械式或感应式限位开关（如干簧管、霍尔开关），当推杆接近物理极限位置时，限位开关会发出信号，切断驱动电源或启动制动，以防止“冲顶”或“撞底”事故，在某些高动态应用中，还会进一步配备液压缓冲器或高弹性聚氨酯缓冲垫，用于吸收因急停或失控而产生的巨大冲击能量,保护机械结构不受损伤。
制动器
为防止在断电或紧急停止时，推杆因负载或重力作用而自动下滑（尤其应用于垂直安装的场合），丝杠或电机转轴上通常会集成一个电磁制动器，该制动器采用“断电抱闸、通电松开”的安全失效模式，能够在极短时间内锁定输出轴,从而安全可靠地保持推杆位置。
防旋转结构与密封件
为避免推杆在伸缩过程中发生不必要的旋转（特别是在使用滚珠丝杠时），电动缸内部会设置防旋转机构，例如防旋转销、花键或非圆形截面的导向杆，缸体两端的密封圈（如Y型圈、防尘封）和可伸缩的防尘罩是保证其长期稳定运行的“守护者”，它们能有效阻止灰尘、切屑、油污和冷却液等外部污染物侵入缸体内部,守护传动部件的精度与寿命。
不同结构类型的对比与选型建议
- 小型精密型：核心配置为滚珠丝杠配合直线导轨和高分辨率编码器，其特点是体积紧凑、响应快、精度极高，完美适应电子装配、光学检测、医疗仪器等轻载高精领域。
- 重载型：采用行星滚柱丝杠作为核心传功部件，并配合重型轴承与双（或更多）直线导轨，系统刚性强、承载能力突出，专为压力机、锻压设备、重型机械手等极限工况设计。
- 高速型：选用大导程丝杠以提升线性速度，并搭配空心轴电机以减小转动惯量，采用轻量化活塞杆并强化内部散热结构，满足快速装配、物料搬运等产线上的高速节拍需求。
- 防爆型：缸体外壳及内部结构采用经过防爆认证的材料制造，伺服电机和编码器均符合特定的防爆等级（如Ex d/Ex e），专门应用于石油、化工、煤矿等存在易燃易爆气体或粉尘的危险环境。
伺服电动缸的内部结构堪称机械设计与电气控制深度融合的杰出典范，从滚珠丝杠内微小的滚动体到高精度的光栅尺，每一个精密部件都经过了精心设计与严格校准，正是这种对细节的极致追求，才造就了它直线运动的高效率、高精度与极高可靠性，随着智能制造对高柔性、高响应执行元件的需求日益增长，深入理解伺服电动缸的内部构造与核心设计理念，将成为工程师们在产品选型、系统调试与日常维护中做出科学决策的关键，进而推动整个工业装备向着更精密、更智能的方向持续演进。
