探秘动力核心，伺服电动缸内部结构全解析

伺服电动缸作为现代精密传动系统的核心部件，其内部结构精密而高效，主要由伺服电机、高精度滚珠丝杠、高强度缸筒、活塞杆以及内置位移传感器等关键组件构成，工作时，伺服电机接收控制信号，驱动滚珠丝杠进行精确旋转，进而将电机的旋转运动转化为活塞杆稳定、可控的直线往复运动，内置的传感器实时反馈位置与速度信息，形成闭环控制，从而实现亚毫米级甚至微米级的精准定位、强大的推力输出以及快速响应，这种将伺服控制与机械传动深度融合的一体化设计，使其在自动化生产线、精密机床、仿真平台乃至航空航天等领域，成为替代传统液压与气动系统的理想解决方案，展现出高精度、高效率、高可靠性的显著优势。

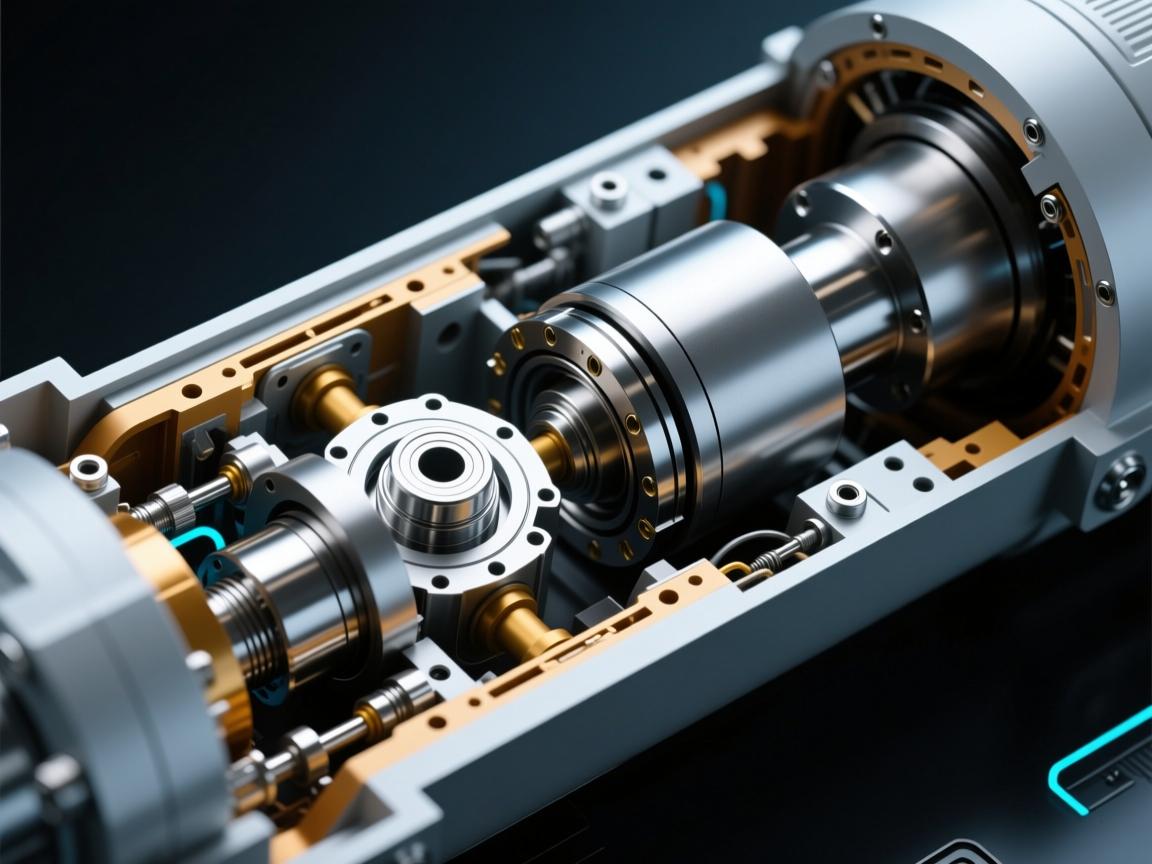

在现代工业自动化、精密制造乃至航空航天领域，伺服电动缸作为将旋转运动转化为精确直线推力的核心执行元件，其重要性日益凸显，它融合了伺服电机的高响应、高精度特性与机械传动的可靠性与耐用性，而这一切卓越性能的根基，正是其内部精巧而高效的结构设计，本文将深入伺服电动缸的内部世界，系统拆解其关键组成部分，揭示其如何将电能转化为精准、可靠的直线动力。 伺服电机堪称伺服电动缸的“心脏”，通常位于缸体一端，负责提供原始旋转动力，与普通电机不同，伺服电机内置高精度编码器，可实时反馈转子位置信息至驱动器，形成闭环控制，这使得电动缸能够实现精确的速度、位置与推力控制，成为整个系统高精度运行的源头。

精密传动枢纽：减速机构与滚珠丝杠
电机输出的高速旋转运动需转化为低速、大扭矩的直线运动，这一关键转换由传动部件完成。

1. 减速机构（可选）：在需要更大输出推力的应用场景中，可在电机输出端配置行星减速机或同步带轮等减速装置，有效降低转速、提升扭矩。
2. 核心转换装置：滚珠丝杠副：作为电动缸中最核心的传动部件，滚珠丝杠副由精密研磨的丝杠、螺母及循环滚珠组成，当电机驱动丝杠（或螺母）旋转时，滚珠在螺纹滚道间持续循环滚动，将滑动摩擦转变为滚动摩擦，从而以超过90%的高效率和极低的磨损实现旋转运动向直线运动的转化，其制造精度直接决定了电动缸的定位精度与重复定位精度。

直线运动载体：缸筒与活塞杆（推杆）

1. 缸筒：作为电动缸的主体结构，缸筒不仅容纳所有内部传动部件，还承担导向与支撑功能，通常采用高强度铝合金或钢材制成，内壁经过精密加工，确保优异的直线度与刚度。
2. 活塞杆（推杆）：直接与滚珠丝杠的螺母（或丝杠端）连接，是输出直线推力的关键执行部件，需具备极高的刚性与表面硬度，通常采用合金钢材质，并经过镀硬铬等表面硬化处理，以承受往复推拉力、抵抗磨损与腐蚀。

关键辅助系统：轴承、导向与密封

1. 轴承组合：前端常采用深沟球轴承或角接触球轴承，以承受径向力与部分轴向力；后端则多配置重型推力角接触球轴承，专门应对主要轴向负载，确保传动平稳、延长使用寿命。
2. 导向机构：在高精度或存在侧向负载的应用中，电动缸内部常集成直线导轨或导向衬套，有效防止活塞杆旋转或卡滞，保证纯粹、稳定的直线运动。
3. 密封系统：包括防尘圈、密封圈等多重防护，有效阻止外部灰尘侵入，并防止内部润滑脂泄漏，确保精密部件在恶劣工业环境中仍能可靠运行。

智能感知：内置传感器（可选）
高端伺服电动缸还可集成多种传感器，进一步提升其智能化水平：

• 磁致伸缩位移传感器：直接测量活塞杆实际位移，实现全闭环位置控制，精度可达微米级。
• 力传感器：实时监测输出推力，支持精确的力控制功能。
• 温度传感器：监控内部工作温度，实现过热保护与智能温控。

一体化集成：制动与冷却系统

• 制动器：集成于伺服电机尾端，在断电时自动锁止轴体，防止负载意外移动，保障系统安全。
• 冷却系统：针对大功率或长时间高负载运行的电动缸，可配置风冷散热片或循环水冷套，有效控制温升，确保运行稳定性与寿命。

伺服电动缸并非简单机械部件的堆叠,而是伺服电机、精密滚珠丝杠、高强度结构件、轴承以及智能传感系统之间高度集成与优化匹配的产物，其内部结构的每一处细节，都深刻影响着整体性能的精度、速度、推力、寿命与可靠性，随着材料科学、制造工艺及智能控制技术的持续发展，伺服电动缸的内部结构也将不断演进，为高端装备制造提供更加强大、精密的“运动神经”与“执行肌肉”，推动工业自动化迈向更高水平。

---
