探秘伺服电动缸内部结构，高精度线性驱动的核心解析
伺服电动缸是一种将伺服电机旋转运动转化为高精度直线运动的驱动装置，其核心内部结构主要由伺服电机、高精度滚珠丝杠或行星滚珠丝杠、高强度缸筒、精密轴承以及内置的位置反馈传感器（如编码器）等关键部件协同构成。，工作过程中，伺服电机接收控制信号，产生精确的扭矩与转速，通过联轴器驱动滚珠丝杠副，螺母将丝杠的旋转运动转化为自身的直线运动，进而推动活塞杆或滑台沿缸筒做精准的伸缩，内置的传感器实时监测位置与速度，并将信号反馈给控制系统，形成闭环，从而实现微米级甚至更高的重复定位精度、快速响应以及稳定的推力输出。，这种高度集成化、模块化的设计，使得伺服电动缸成为替代传统液压、气动系统的理想选择，广泛应用于工业自动化、机器人、航空航天、试验设备等高精度、高动态响应的直线运动场景。
伺服电动缸作为现代自动化设备中的关键线性驱动元件，凭借其高精度、高效率和高可靠性，广泛应用于工业机器人、精密机床、航空航天等高端领域，其卓越性能的实现，离不开内部精密的机械结构与智能控制系统的协同设计，本文将深入解析伺服电动缸的内部构造,揭示其实现精准运动控制的核心技术原理。

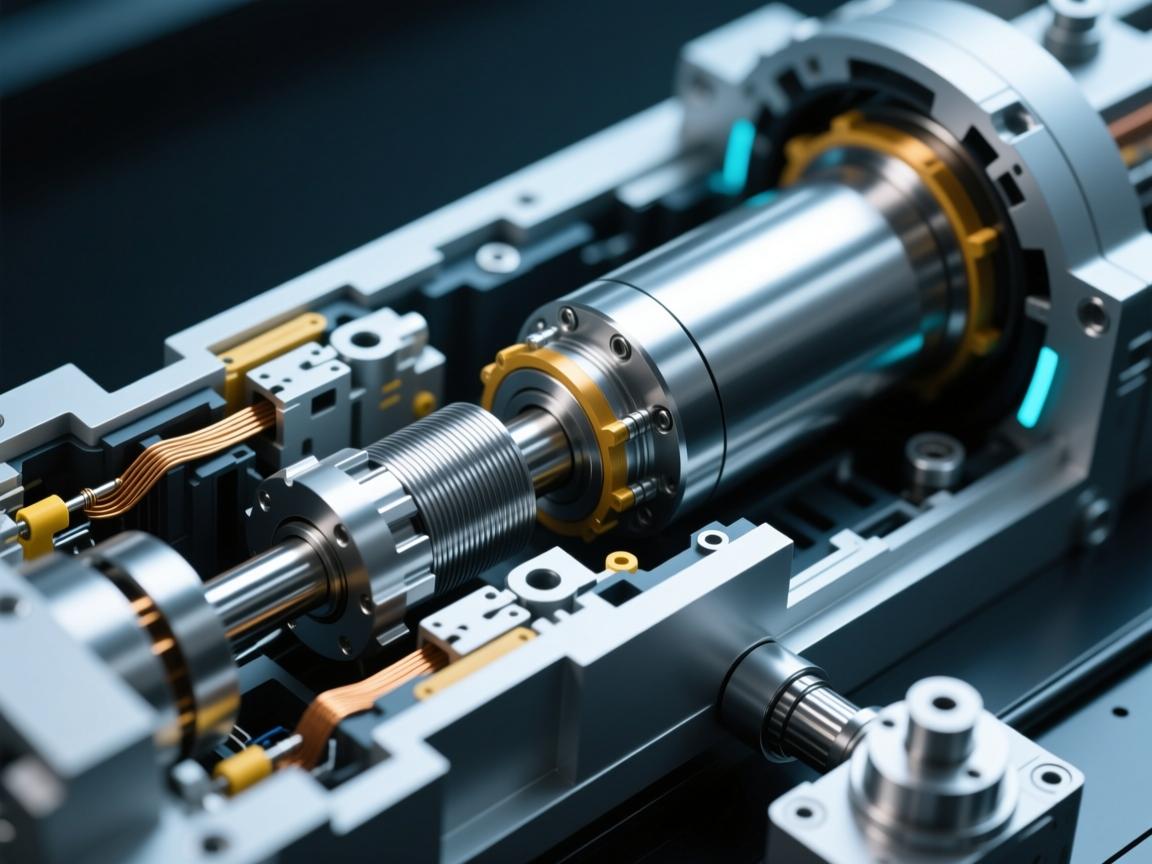

伺服电动缸的内部结构主要由以下核心部分构成：
-
伺服电机
作为系统的动力源，伺服电机负责将电能转化为精确的旋转机械能，其内置的高分辨率编码器可实时反馈转速与位置信号，形成闭环控制,为高精度运动奠定基础。 -
传动机构
通常采用高精度行星滚柱丝杠或滚珠丝杠，将电机的旋转运动高效转化为直线运动，行星滚柱丝杠因具备高负载、高刚性及长寿命等优势,在高性能电动缸中应用尤为广泛。 -
缸体与导向机构
缸体多采用铝合金或高强度钢材制造，内部集成导向装置（如直线导轨或滑动轴承），确保推杆在运动过程中保持稳定,并具备良好的抗扭与抗偏载能力。 -
推杆与负载连接件
推杆直接输出直线推力，前端通过螺纹、法兰或定制化接口与负载连接，其结构设计需兼顾抗压、抗弯强度与轻量化要求。 -
反馈传感器
除电机编码器外，常内置高精度位置传感器（如磁栅尺、光栅尺），实时监测推杆实际位移，构成双重反馈系统,进一步提升定位精度与系统可靠性。 -
制动与防护组件
电磁制动器可在断电时即时锁定位置，防止负载意外移动；防尘密封圈与防护罩则有效阻挡灰尘、切屑等异物侵入,保障内部机构长期稳定运行。
结构设计的关键技术
-
一体化集成设计
现代电动缸趋向于伺服电机与缸体直连的一体化设计，减少联轴器等中间传动环节，不仅提升结构刚性,也显著提高了系统的响应速度与传动效率。 -
散热与润滑管理
内部常设计有散热风道、冷却系统或导热结构，避免因长时间运行产生过热；关键运动部件采用长效润滑脂或集中润滑系统，确保低摩擦、平稳运行。 -
模块化配置
支持根据负载、速度、行程、精度等需求，灵活选配电机功率、丝杠导程、传感器类型及防护等级，实现高度定制化,适应多样化的应用场景。
内部结构对性能的影响
精密的内部结构直接决定了伺服电动缸的性能表现：
-
高精度定位
双反馈系统与高等级丝杠的组合，可实现微米级甚至更高精度的重复定位，满足精密装配、检测等严苛工艺要求。 -
高负载能力
行星滚柱丝杠的采用与强化缸体设计，使电动缸能够承受数吨至数十吨的推力，适用于重载搬运、压力测试等场合。 -
优异的动态响应
低惯量电机与高效传动机构的配合，使电动缸具备快速启停、高速平稳运行的能力,适应高频往复运动与高节拍生产环境。
应用与未来趋势
随着工业4.0与智能制造的深入推进，伺服电动缸正朝着结构更紧凑、控制更智能的方向发展，集成智能诊断功能的电动缸将能实时监测内部温度、振动、磨损等状态，实现预测性维护；新材料如碳纤维复合材料的使用，将进一步减轻重量并提升耐腐蚀性，作为自动化系统的“核心执行单元”，伺服电动缸将持续推动高端装备制造向更高精度、更高可靠性迈进。
伺服电动缸的内部结构是其卓越性能的物理基石，每一处设计都凝聚着精密机械工程与自动控制技术的智慧结晶，深入理解其内部构成，不仅有助于正确选型与优化应用,也为相关行业的技术创新与升级提供重要参考。
