伺服电动缸内部结构全解析，从核心组件到工作原理
伺服电动缸是一种将伺服电机的旋转运动转化为精确直线运动的机电一体化装置，其核心结构主要包括伺服电机、高精度滚珠丝杠（或行星滚珠丝杠）和缸体，伺服电机作为动力源，提供精准的转速和扭矩控制；电机通过联轴器驱动滚珠丝杠副，将旋转运动转换为螺母的直线位移；该直线运动最终推动与螺母相连的活塞杆伸出或缩回，内部通常集成高精度编码器，实时反馈活塞杆位置，构成闭环控制，从而实现精确的速度、推力与位置控制，整个系统结构紧凑，具有高精度、高响应、高刚性及长寿命等特点。
伺服电动缸作为现代自动化设备中的关键执行元件，凭借其高精度、高效率和高可靠性的特点，已广泛应用于工业机器人、航空航天、医疗器械等领域，要深入理解伺服电动缸的性能优势，必须从其内部结构入手，本文将详细解析伺服电动缸的内部组成,揭示其如何将电机的旋转运动转化为精确的直线运动。

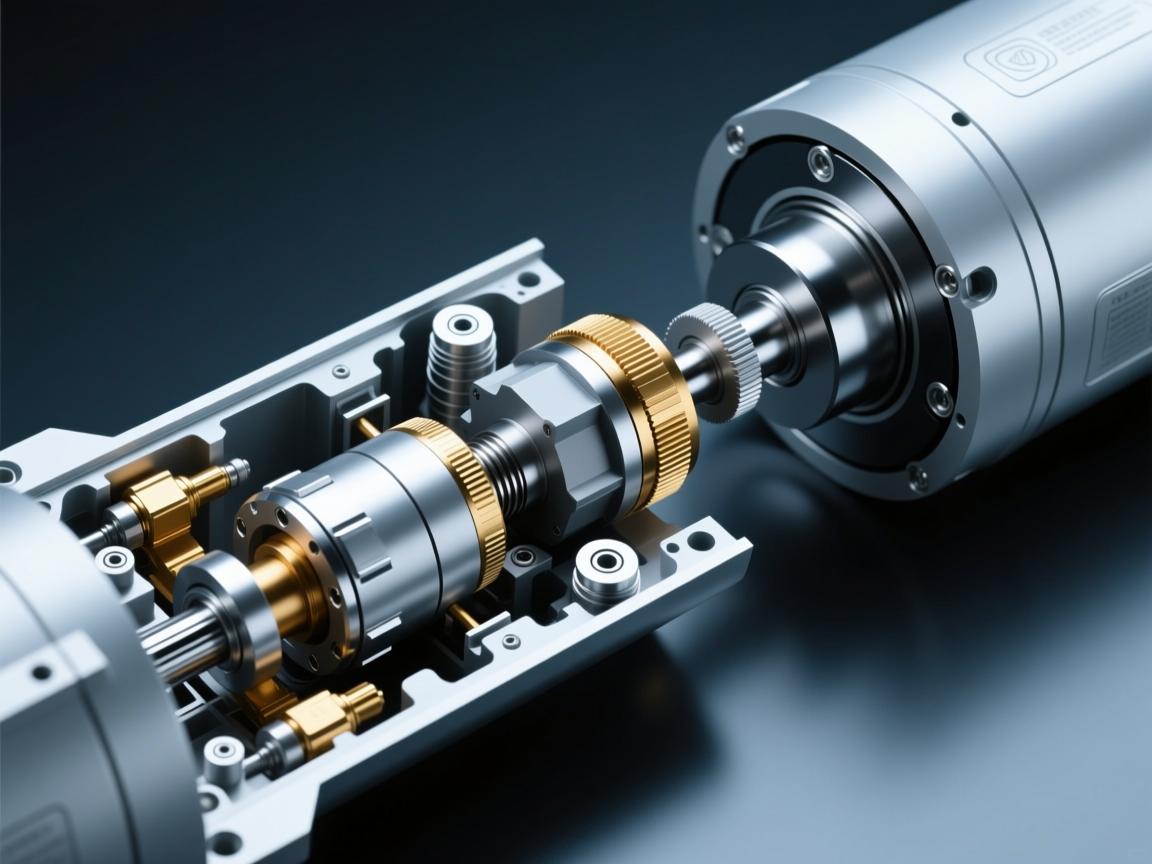

伺服电动缸主要由伺服电机、传动机构、缸体与导向机构以及反馈系统四大部分组成，这些组件协同工作，确保电动缸能够实现精确的位置、速度与推力控制。
-
伺服电机
伺服电机是电动缸的动力源，负责提供旋转运动，通常采用永磁同步电机或直流无刷电机，具备响应迅速、控制精度高的特点，电机通过接收控制器的指令，实时调整转速与转向,从而驱动后续传动机构。 -
传动机构
传动机构是电动缸的核心部件，其作用是将电机的旋转运动转化为直线运动,常见的传动方式包括：
- 滚珠丝杠：通过滚珠在丝杠与螺母之间的滚动来减少摩擦，提高传动效率与精度，适用于高负载、高速的应用场景。
- 行星滚柱丝杠：采用多滚柱结构，承载能力更强，使用寿命更长,常用于重型工业设备。
- 同步带或齿轮传动：在某些设计中用于连接电机与丝杠，实现减速或增力效果,适应不同的工况需求。
-
缸体与导向机构
缸体作为电动缸的外壳，通常采用铝合金或钢材制造，既提供结构支撑，也具备防护作用，其内部设有导向装置（如直线导轨或滑动轴承），确保推杆在运动过程中保持稳定,有效防止侧向偏移与振动。 -
反馈系统
反馈系统是实现电动缸闭环控制的关键,通常包括：
- 编码器：安装在电机或丝杠上，实时监测位置与速度,并将数据反馈至控制器。
- 力传感器：部分高端电动缸集成力传感器，用于精确控制输出推力。
这些反馈信号使控制器能够动态调整电机输出,确保运动过程的高精度与高稳定性。
工作原理：从电信号到直线运动
当控制器发出指令后，伺服电机开始旋转，通过传动机构带动丝杠转动，丝杠的旋转使螺母（或推杆）沿轴向作直线运动，从而实现精确的位移输出，在整个过程中，反馈系统持续监测位置与力参数，形成闭环控制，及时纠正误差，在自动化生产线中，电动缸可通过编程实现毫米级精度的往复运动，轻松完成装配、压合、搬运等复杂操作。
内部结构的优势与挑战
-
优势：
集成化设计减少了气动或液压等中间环节，显著提升能效与响应速度；密封结构使其能够适应潮湿、多尘等恶劣环境；模块化组件便于维护与定制,降低了长期使用成本。 -
挑战：
高精度零件（如丝杠）对材料与制造工艺要求严格，导致成本较高；长期运行后可能出现磨损，需定期进行润滑、校准与维护,以保持其性能稳定。
应用场景与未来趋势
伺服电动缸的精密结构使其在半导体加工、汽车焊接、舞台机械、医疗器械等高精度领域不可或缺，随着材料科学、智能控制与物联网技术的发展，电动缸正朝着更轻量化、更高集成度（如直接驱动技术）以及更智能化（内置AI诊断与预测性维护功能）的方向演进。
伺服电动缸的内部结构是其卓越性能的基石，从动力源、传动机构到反馈系统，每一环节都体现了精密工程的设计哲学，理解这些组件如何协同工作，不仅有助于用户进行更科学的选型与应用，也为行业技术革新提供了思路，随着工业自动化向智能化、柔性化不断升级，伺服电动缸必将在“精准运动”领域持续发挥核心作用。
