探秘伺服电动缸，精妙内部结构如何成就高精度直线运动
伺服电动缸通过将伺服电机的旋转运动转化为精确的直线运动，其核心在于精密的内部结构，主要由伺服电机、高精度滚珠丝杠或行星滚柱丝杠、高强度缸筒、精密轴承以及内置的位置反馈装置构成，伺服电机提供可控的动力与精准角度，通过联轴器驱动丝杠旋转；螺母将丝杠的旋转转化为自身的直线位移，从而推动活塞杆伸出或缩回，整个系统在闭环控制下运行，内置编码器实时反馈活塞杆位置，控制器据此动态调整电机动作，实现了微米级重复定位精度、高响应速度与强大的推力输出，这种将电机、传动与检测融为一体的设计，使其成为自动化领域中实现高精度、高性能直线驱动的关键执行元件。
在现代工业自动化、精密制造乃至航天科技领域，伺服电动缸作为将旋转运动转化为精确直线运动的核心执行元件，正发挥着日益关键的作用，它融合了伺服电机的高响应、高精度与机械传动的高刚性、高可靠性，其卓越性能的基石，正是隐藏在坚固外壳之下的精妙内部结构，本文将深入剖析伺服电动缸的内部构造，揭示其如何通过各系统协同工作,实现精准的动力传输与控制。

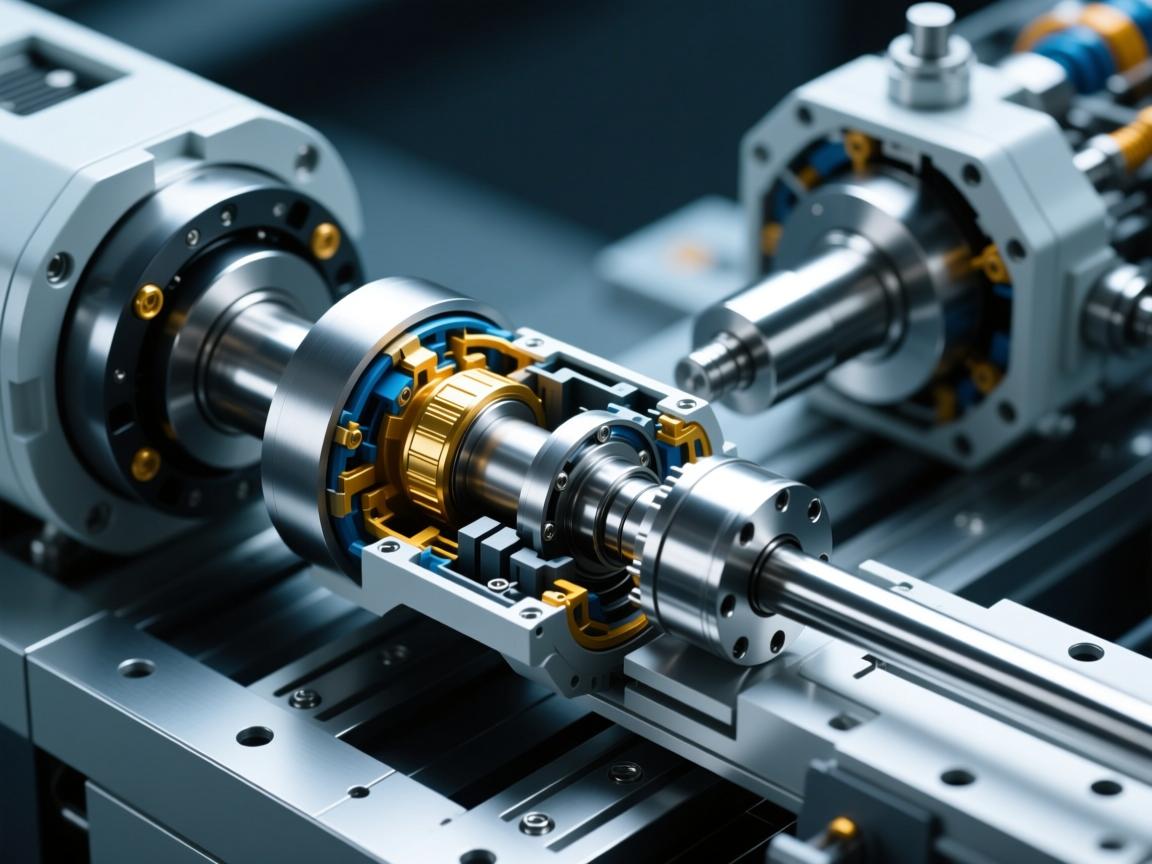

伺服电动缸的内部结构并非简单组合，而是一个高度集成、环环相扣的精密系统，主要由驱动系统、传动系统与反馈系统三大部分构成。
-
驱动系统——动力之源：伺服电机
位于电动缸尾端或直接集成于缸体内的伺服电机，是整个系统的“心脏”，它接收来自控制器的电信号指令，精确输出所需的转速和扭矩，其内置的高精度编码器（属于反馈系统的一部分）实时监测转子位置，形成初始闭环控制,确保动力输出的精准与稳定。 -
传动系统——运动转换之桥：将旋转变为直线
这是电动缸实现运动转换的核心机械结构，负责将伺服电机的旋转运动高效、精确地转化为直线运动，主要包括以下关键部件：- 丝杠副：核心转换机构，通常采用滚珠丝杠或行星滚柱丝杠，以滚珠丝杠为例，它由丝杠轴、螺母和循环滚珠组成，电机驱动丝杠旋转，通过滚珠的循环运动推动螺母沿轴线作直线运动，实现高效率、低摩擦的传动。
- 同步带/齿轮传动副（可选）：在某些设计中，为匹配速度与扭矩，或实现电机侧置以节省轴向空间，会采用同步带轮或齿轮组进行传动与减速。
- 轴承与支撑单元：为丝杠轴提供稳定的径向与轴向支撑，承受工作负载，确保运转平稳、刚性充足。
- 缸筒与活塞杆（推杆）：螺母与活塞杆相连，带动活塞杆在缸筒内作直线伸缩运动，缸筒不仅提供精确导向和防护,还常作为润滑剂的容纳空间。
-
反馈系统——精度之眼：位置检测装置
为实现全闭环精密控制，电动缸通常集成高精度直线位移传感器（如磁栅尺、光栅尺或电阻尺），传感器直接测量活塞杆的实际位移，并将信号实时反馈至控制器，控制器据此与指令位置进行比较，动态调整伺服电机的运动，有效消除传动链中的背隙、弹性变形等误差,从而保证终端定位精度。
关键细节与先进设计
- 制动器：集成于伺服电机尾端或传动机构中，在断电时自动锁定，防止负载意外移动，保障系统安全。
- 防旋转机构：通常设置于螺母与活塞杆连接处，确保活塞杆仅作直线运动而不随丝杠旋转，提升运动稳定性。
- 限位与缓冲：通过内部机械限位开关或传感器设定的软限位，结合物理缓冲装置（如聚氨酯垫），避免机构过冲，保护设备免受冲击损伤。
- 集成化与模块化：现代先进电动缸趋向将伺服电机、驱动器、控制器及传感器高度集成，构成“智能电动缸”，大幅简化安装、布线与调试流程。
结构差异与应用导向
根据电机布置形式，内部结构主要分为两类：
- 直连式：电机与丝杠同轴直连，结构紧凑、响应迅速，适用于中轻负载及高动态响应的场合。
- 平行式：电机通过同步带或齿轮与丝杠平行布置，可通过减速实现更大输出推力,适用于安装空间受限或需要更高负载能力的场景。
伺服电动缸的内部结构，是一个融汇电磁学、精密机械、自动控制与传感技术的微型工程典范，从伺服电机的精准动力输出，到丝杠副的高效运动转换，再到直线传感器的毫厘反馈，每一环节的精妙设计与严谨配合，共同铸就了其高精度、高速度、高刚性及长寿命的卓越性能，深入理解其内部构造，不仅有助于正确选型、高效使用与科学维护，更能深刻体会现代工业技术在追求极致运动控制中所蕴含的智慧与匠心，随着材料科学、制造工艺及控制算法的持续进步，伺服电动缸的内部结构将不断优化，为高端装备制造注入更为强劲而精准的“直线动力”。
