伺服电动缸，精密动力核心，解码其精妙内部结构

伺服电动缸作为精密动力核心，其内部结构精妙而高效，主要由伺服电机、高精度滚珠丝杠、传动机构和位置反馈装置等核心部件构成，伺服电机提供精准动力，通过联轴器驱动滚珠丝杠，将电机的旋转运动转化为精确的直线运动，内部通常集成高精度编码器，实时反馈位置与速度信息，形成闭环控制，确保极高的重复定位精度与运动平稳性，紧凑的模块化设计集动力、传动与控制于一体，结构刚性强、响应速度快，能实现复杂精密的推力与位置控制，是自动化设备中实现精准直线驱动的关键执行元件。

在现代工业自动化、精密制造与航空航天领域，伺服电动缸作为将旋转运动转化为高精度直线运动的革命性执行元件，正发挥着日益关键的作用，它深度融合了伺服电机的高响应、高精度特性与机械传动的高刚性、高可靠性优势，其卓越性能的根源，正蕴藏于精密的内部结构之中，本文将深入解析伺服电动缸的内部构造，揭示其如何将电能高效、精准地转化为直线动力。

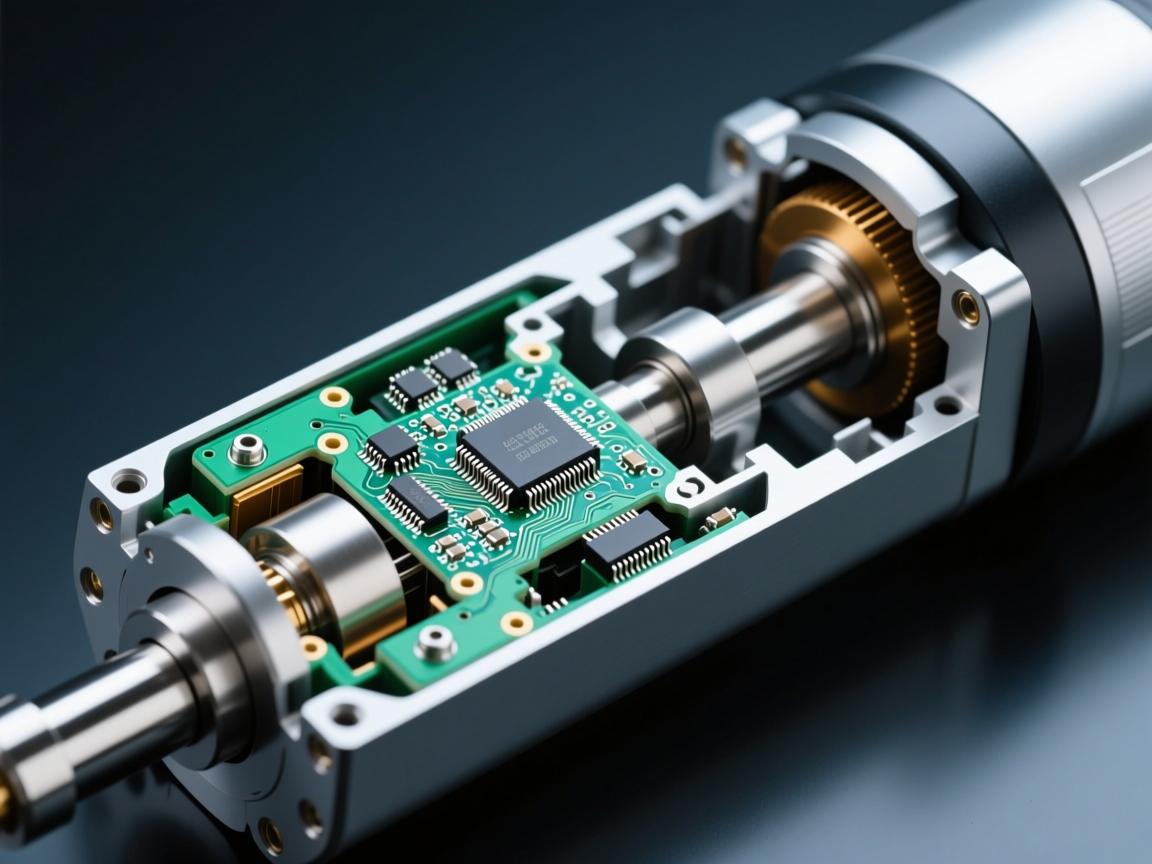

伺服电动缸的内部并非简单的机械组合,而是一个高度集成、协同运作的精密系统，其核心结构可归纳为以下三大模块：

1. 动力输入模块：伺服电机与制动器



   • 伺服电机：作为系统的“心脏”，接收控制指令，输出精确的转速、转矩与位置，其内置的高分辨率编码器实时反馈转子位置，构成闭环控制的基础。
   • 制动器（可选）：在断电或紧急状态下自动锁止电机轴，防止负载因自重或外力发生位移，保障系统安全。

2. 运动转换模块：精密传动机构

   • 此模块被视为电动缸的“机械灵魂”，负责将电机的旋转运动转换为丝杠的直线运动，主要分为两类：
     • 丝杠传动：包括滚珠丝杠（高效率、高精度、长寿命，应用最广）和行星滚柱丝杠（极高承载、强刚性，适用于重载与冲击工况），丝杠副的精度等级直接决定电动缸的定位精度。
     • 同步带传动（常见于模块化电动缸）：通过同步带轮将电机动力传递至丝杠，实现电机与缸体的平行布置，节约安装空间。

3. 直线输出与承载模块：缸体、推杆与轴承

   • 缸体：作为主体框架，提供刚性支撑与导向，内部常集成导轨或导向装置，以承受径向力与弯矩，确保运动轨迹为纯直线。
   • 推杆（活塞杆）：直接输出直线推力，前端连接负载，表面多经硬化处理并配备防尘密封。
   • 支撑轴承：精密支撑并固定丝杠两端，主要承受轴向载荷，保障传动平稳顺畅。

关键细节与先进设计

1. 高精度反馈系统：除电机自带编码器外，高端电动缸常在推杆末端集成外部直线位移传感器（如磁栅尺、光栅尺），直接检测推杆实际位置，与电机编码器构成“双闭环控制”，从而消除传动链累积误差，实现微米级乃至纳米级的定位精度。

2. 高效制动与安全设计：安全制动器通常集成于电机尾部；机械式过载保护装置（如可调离合器）可在推力超限时打滑，有效保护传动部件；各环节的优质密封件（支持IP67等高防护等级）能阻隔灰尘、切屑与液体侵入，确保在恶劣环境中长期稳定运行。

3. 集成化与模块化趋势：现代先进电动缸日益朝向“机电一体化”高度集成方向发展，将伺服驱动器、控制器、传感器乃至冷却系统直接集成于缸体或后端，通过EtherCAT等总线通信，大幅简化布线，提升系统响应速度与整体可靠性。

内部结构如何决定性能

• 精度：由丝杠精度等级、轴承游隙控制及双闭环反馈系统共同保障。
• 刚性：取决于丝杠直径、支撑方式（固定-支撑/固定-固定）、缸体结构与导向系统的刚性设计。
• 速度与效率：关键因素包括滚珠丝杠导程、电机额定转速及整体传动效率。
• 寿命：核心取决于滚珠丝杠的疲劳寿命、支撑轴承的额定寿命以及密封件的耐久性能。

伺服电动缸的内部,是一个集精密机械、电机驱动与智能控制于一体的微缩技术世界，每一处设计——从丝杠的选型到轴承的配置，从编码器的反馈到密封的材质——都深刻影响着其在力控、速度、精度与稳定性方面的最终表现，理解其内部结构，不仅是正确选型与应用的基础，更是解锁其在精密点胶、半导体封装、模拟测试、航空航天作动等高端领域潜力的关键，随着材料科学与控制技术的持续进步，这颗“动力心脏”的内部构造将愈发精妙，不断推动现代工业向更高精度、更高效率的未来演进。

---
