伺服电动缸内部结构解析，精密驱动背后的核心组件

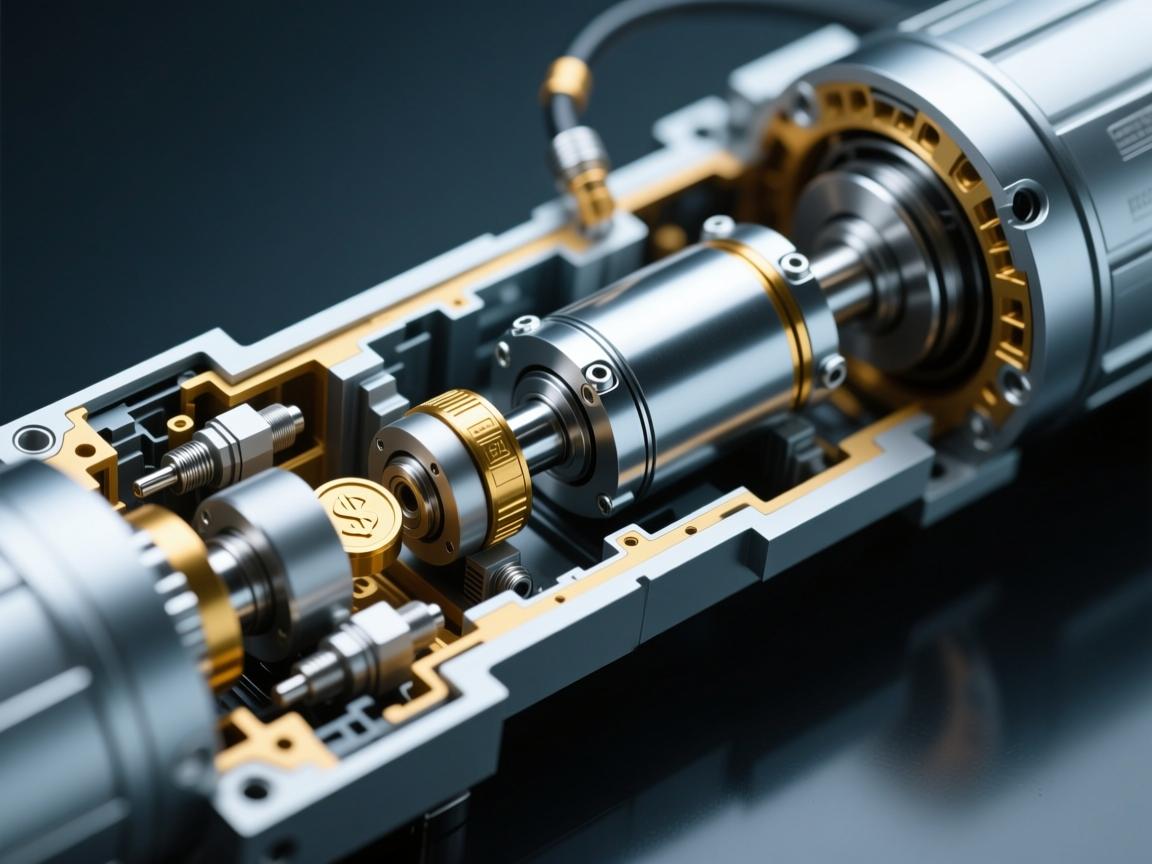

伺服电动缸内部主要由伺服电机、高精度滚珠丝杠、高强度缸筒、精密轴承以及位移传感器等核心组件构成，伺服电机作为动力源，通过联轴器驱动滚珠丝杠高速旋转；丝杠螺母则将旋转运动转化为精确的直线运动，并带动活塞杆伸出或缩回，整个传动机构通常安装在坚固的缸筒内，并由精密轴承支撑以确保运行平稳、消除间隙，内置的位移传感器实时反馈活塞杆位置，与伺服驱动器形成闭环控制，从而实现微米级定位精度、高推力输出以及快速响应，这些组件的精密配合，共同奠定了伺服电动缸在高负载、高动态自动化应用中的可靠基础。
伺服电动缸作为现代自动化设备中的关键执行元件，凭借其高精度、高效率与高可靠性的特点，被广泛应用于工业机器人、航空航天、医疗设备等高端领域，其卓越性能的实现，离不开内部结构的精密设计与各组件之间的高效协同，本文将深入解析伺服电动缸的内部构造，揭示其如何将电机的旋转运动转化为精准、可控的直线运动。
伺服电动缸的内部结构主要由伺服电机、传动机构、缸体与反馈系统四大部分组成，这些组件紧密配合，共同实现对位置、速度及推力的精确控制。
-
伺服电机
伺服电机是电动缸的动力来源，负责提供旋转运动，通常采用永磁同步电机或直流无刷电机，具备响应迅速、控制精准的特点，电机接收控制器发出的指令，实时调节转速与转向,从而驱动后续传动机构工作。 -
传动机构
传动机构是电动缸实现运动转换的核心部分，主要作用是将电机的旋转运动转化为直线运动,常见传动形式包括：
- 滚珠丝杠：作为最常用的传动方式，通过滚珠在丝杠与螺母之间的滚动传递动力，具有摩擦小、效率高、精度高等优点，其定位精度可达微米级，适用于高负载、高精度的应用场景。
- 行星滚柱丝杠：适用于重载、高速场合，通过多个滚柱分布受力,显著提升系统刚性与使用寿命。
- 同步带或齿轮：在某些结构布局中用于连接电机与丝杠,适应不同的安装空间与传动比需求。
-
缸体与活塞杆
缸体作为电动缸的外部支撑结构，常采用铝合金或高强度钢材制造，兼顾轻量化与结构强度，活塞杆（或称推杆）与传动机构直接相连，负责输出直线推力，缸体内部通常设有导向装置（如直线轴承）,确保活塞杆在运动过程中平稳无偏移。 -
反馈系统
反馈系统是伺服电动缸实现闭环控制的关键,通常包括以下部分：
- 编码器：安装在电机或丝杠末端，实时检测位置与速度信号，并反馈至控制器，形成闭环调节,确保运动精度。
- 限位开关：用于设定机械运动范围,防止过冲造成设备损坏。
- 力传感器（可选）：在需要精确控制推力的场合,可集成力传感器实现实时力反馈与闭环力控。
工作流程与协同机制
当控制器发出运动指令后，伺服电机按设定转速旋转，通过传动机构（如滚珠丝杠）将旋转运动转化为活塞杆的直线运动，编码器持续监测实际位置，并将信号反馈至控制器，与设定值进行比对，控制器据此动态调节电机输出，直至达到目标位置，整个过程可在毫秒级时间内完成，重复定位精度可达±0.01mm。
结构设计的优势与挑战
伺服电动缸的一体化结构设计赋予其多项显著优势：
- 高集成度：将电机、传动、反馈等模块整合于一体，结构紧凑,节省安装空间。
- 低维护需求：相比传统液压系统，无需液压油，杜绝泄漏风险,维护成本大幅降低。
- 节能环保：电能直接转化为机械运动，传动效率可达80%以上,符合绿色制造趋势。
其结构设计也面临一些挑战：例如在高温环境下，丝杠可能因热膨胀影响定位精度；在重载工况下，需进一步提升缸体刚性，为此，现代电动缸常采用材料优化（如陶瓷涂层、合金强化）、散热结构设计以及模块化组件等方式,以应对复杂工况下的可靠性要求。
应用与未来趋势
随着工业4.0与智能制造的深入推进，伺服电动缸正朝着更智能、更紧凑的方向发展，未来可能集成智能诊断模块，实时监测部件磨损与运行状态；采用新型复合材料进一步减轻重量；结合物联网技术，实现远程监控与自适应调节，这些创新将推动伺服电动缸在精密机床、新能源装备、半导体设备等领域的更广泛应用。
伺服电动缸的内部结构是其高性能的基石，从精密传动到实时反馈，每一环节都凝聚着工程设计的智慧，理解其结构原理，不仅有助于设备选型与维护，更能为自动化系统的创新与优化提供思路，随着材料、控制与传感技术的持续进步，伺服电动缸将继续引领工业自动化向更高精度、更高效率的未来迈进。
