伺服电动缸内部结构解析，从核心组件到工作原理
伺服电动缸是一种将伺服电机旋转运动转化为直线推力的精密执行机构，其核心内部结构主要包括伺服电机、高精度行星滚柱丝杠或滚珠丝杠、以及缸体与推杆等组件，伺服电机作为动力源，接收控制系统指令，输出精确的转速与扭矩，该旋转运动通过联轴器传递给丝杠副（行星滚柱丝杠或滚珠丝杠），借助丝杠螺母的机械原理，将旋转运动高效、高精度地转化为推杆的直线往复运动，整个系统通常集成高分辨率编码器，实时反馈推杆位置，形成闭环控制，从而实现精确的速度、推力与位置控制，其结构紧凑、响应迅速、精度高，广泛应用于工业自动化、航空航天、试验设备等领域。
伺服电动缸作为一种高精度、高效率的直线运动执行机构，在工业自动化、航空航天、医疗器械等领域有着广泛应用，其卓越性能的实现，离不开内部精密的机械与电气设计，本文将对伺服电动缸的内部结构进行深入解析，帮助读者系统了解其核心组件、工作原理及设计优势。

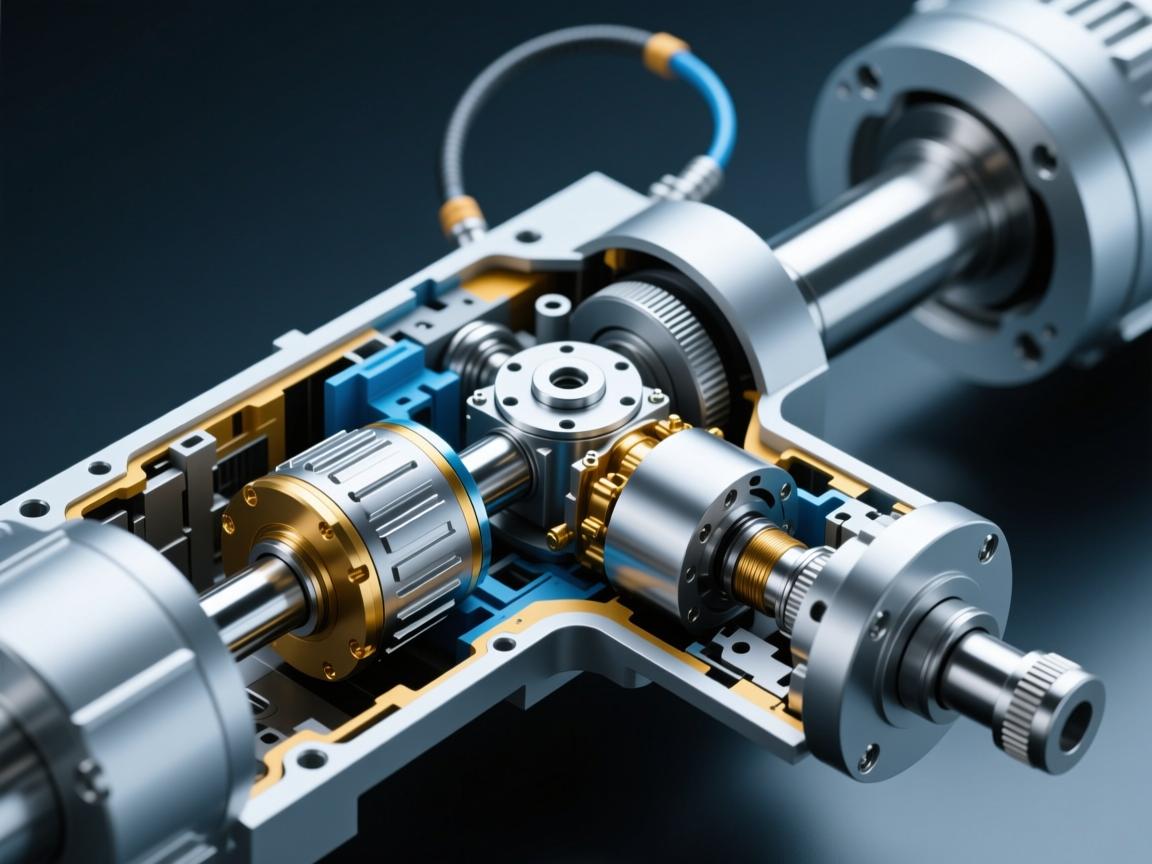

伺服电动缸主要由伺服电机、传动机构、缸体与活塞杆、反馈系统四大部分组成，这些组件协同运作，将电机的旋转运动转化为高精度的直线运动。
- 伺服电机
伺服电机是电动缸的动力核心，负责提供可控的旋转运动，通常采用永磁同步电机或直流无刷电机，具有响应快、扭矩密度高、控制精准等特点，电机接收来自控制器的指令，实时调节转速与转向，从而驱动后续传动机构。
-
传动机构
传动机构是电动缸实现运动转换的关键部分，常见形式包括：- 滚珠丝杠：通过滚珠在丝杠与螺母间滚动传递动力，具有效率高、摩擦小、精度高、寿命长等特点。
- 行星滚柱丝杠：适用于高负载、高刚性场合，通过多个滚柱分散载荷，承载能力强。
- 同步带或齿轮传动：用于电机与丝杠之间的连接，适应不同的安装布局与传动比需求。
-
缸体与活塞杆
缸体通常采用铝合金或钢材制造，既是结构支撑，也提供防护作用，活塞杆（推杆）与传动机构直接连接，输出直线运动，部分设计中还会集成直线导轨等导向装置，确保运动平稳并增强抗扭性能。 -
反馈系统
反馈系统是实现闭环控制的核心，一般配备编码器（光电或磁编码器），实时采集电机或活塞杆的位置、速度信号，并反馈至控制器，控制器根据反馈数据动态调整输出，从而实现微米级的高精度定位。
辅助组件与细节设计
除了上述核心部件,伺服电动缸内部还包含多种辅助结构，以提升整体性能与可靠性：
- 轴承与密封件：轴承支撑传动部件、降低摩擦；密封件（如防尘圈、O形圈）防止污染物侵入，延长使用寿命。
- 限位与缓冲装置：机械或电子限位开关避免活塞杆超程运行；缓冲垫或液压缓冲器可在行程末端吸收冲击，保护结构。
- 散热结构：针对高功率型号，常设计有散热鳍片、风扇或冷却通道，确保电机与驱动器不过热。
工作原理简述
当控制器发出运动指令后,伺服电机按设定转速旋转，通过传动机构（如滚珠丝杠）将旋转运动转化为活塞杆的直线运动，反馈系统持续监测实际位置，并与目标值进行比对，形成闭环调节，这一机制使电动缸能够精确控制推力、速度与位置，适应多种复杂工况。
结构设计带来的优势
伺服电动缸的精巧内部结构赋予其以下显著优点：
- 高精度：闭环控制结合精密传动，重复定位精度可达微米级。
- 高刚性：紧凑的机械设计可同时承受轴向与径向载荷，运动稳定性好。
- 节能高效：传动损耗小，相比传统液压系统节能超过50%。
- 易于集成：模块化设计与标准电气接口，便于接入PLC、运动控制卡等系统，实现快速部署。
总结与展望
伺服电动缸的内部结构是其高性能的基石,随着工业自动化向智能化、柔性化发展，电动缸的设计也趋向更紧凑、更集成、更智能，理解其核心组件与工作原理，有助于用户进行科学选型、高效维护与系统优化，进一步推动智能制造升级，新材料、一体化传感与智能诊断技术的融入，将持续拓展伺服电动缸的应用潜力。
