精密动力之源，深度解析伺服电动缸的内部结构与核心组件
伺服电动缸作为现代精密动力系统的核心执行元件，其卓越性能源于精密的内部结构与高度集成的核心组件，系统主要由伺服电机、高精度滚珠丝杠或行星滚柱丝杠、高强度缸筒、精密轴承、位置反馈装置（如编码器）以及一体化控制器构成，伺服电机提供精准的旋转动力，通过联轴器驱动丝杠副，将旋转运动转化为直线推力，高刚性缸体与优质密封件确保了结构的稳固与运动的平稳，内置的编码器实时监测位置与速度，形成闭环控制，从而实现微米级定位精度、高速响应与长期可靠运行，这种机电一体化设计，使其在自动化、半导体、航空航天等高端领域成为替代传统液压与气动系统的理想解决方案。
在现代工业自动化、航空航天、精密测试等领域，伺服电动缸作为将旋转运动转化为精密直线运动的关键执行单元，其核心地位日益凸显，相较于传统的液压或气动系统，伺服电动缸凭借高精度、高响应、节能环保以及易于集成控制等优势，已成为高端运动控制系统的首选，这一切卓越性能的实现，皆源于其内部精巧而高效的结构设计，本文将深入解析伺服电动缸的内部构造，详细阐述各核心组件的功能及其协同工作机制。

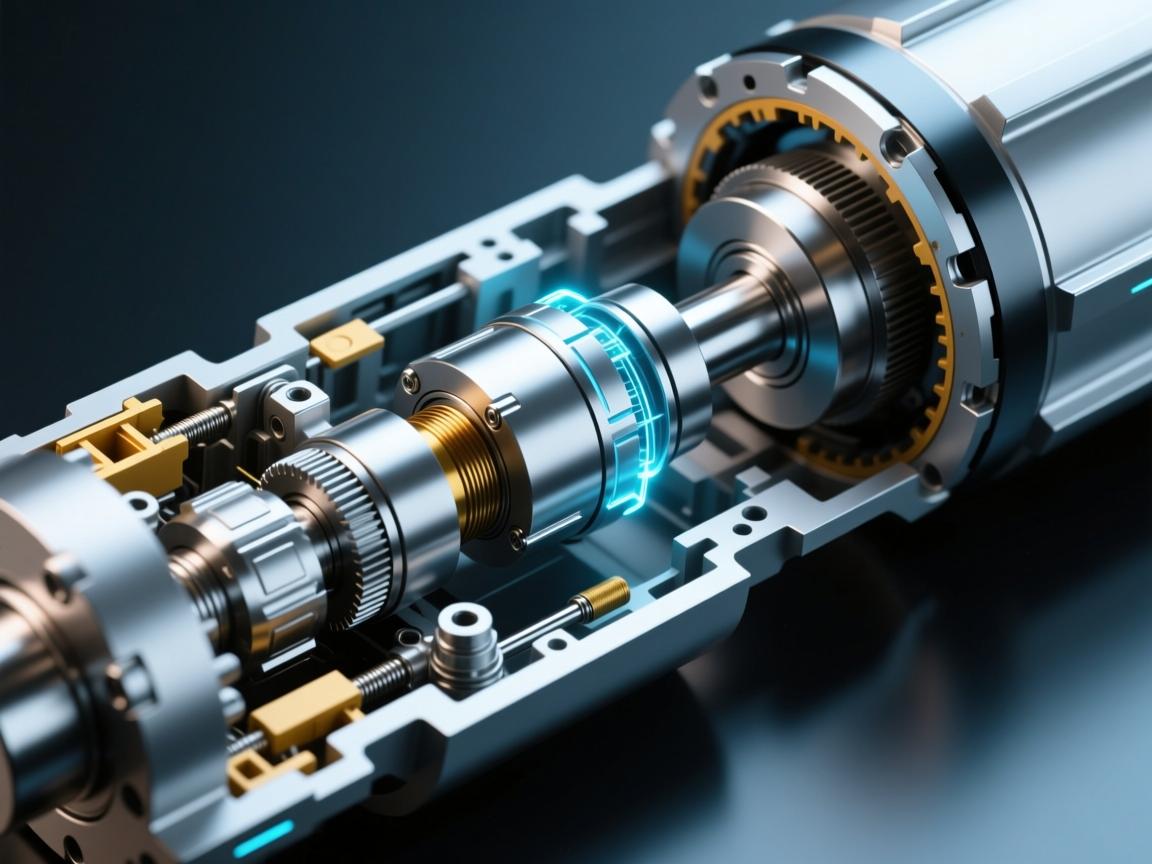

一台典型的伺服电动缸并非简单机械组合,而是一个高度集成的机电一体化系统，其内部结构可归纳为三大紧密耦合的子系统：驱动与传动系统、运动转换系统以及辅助与支撑系统。
驱动与传动系统：动力之源 该系统是电动缸的“心脏”与“神经中枢”，核心包括伺服电机和传动机构。
- 伺服电机：通常位于电动缸尾部或通过联轴器平行集成，作为核心动力源，它接收控制系统发出的指令（如脉冲或模拟量信号），精确输出所需的转速与扭矩，电机内置的高分辨率编码器实时反馈转子位置信息，构成闭环控制，确保动力输出的精准性与动态响应性能。
- 传动机构：主要指精密行星滚柱丝杠或滚珠丝杠，这是实现旋转运动向直线运动转换的核心部件，行星滚柱丝杠凭借其更高的负载能力、刚性及疲劳寿命，在重载、高动态响应及长寿命要求的场合占据优势；滚珠丝杠则在中小负载、注重成本效益的应用中更为常见，传动机构的选择直接决定了电动缸的推力、速度、定位精度及使用寿命。
运动转换系统：执行之躯 该系统是动力输出的直接执行单元，核心为丝杠螺母副与推杆（活塞杆）。
- 在传动系统的驱动下,丝杠（或螺母）产生旋转，通过螺纹啮合迫使螺母（或丝杠）沿轴线方向做精确的直线运动。
- 推杆与运动部件（通常为螺母）刚性连接，负责将直线运动传递至外部负载，推杆多采用高强度合金钢制造，表面常进行硬化处理（如镀硬铬）和精密磨削，以确保耐磨、耐腐蚀及运行平顺性，其内部通常集成防旋转机构（如导向键、花键或外部导向装置），有效防止推杆随丝杠转动，保证输出纯粹的直线运动。
辅助与支撑系统：稳定之基 此系统虽名为“辅助”，实则是保障电动缸长期可靠、平稳运行的关键。
- 轴承与支撑座：用于精确支撑丝杠两端，承受径向与轴向载荷，确保丝杠旋转的同心度与低摩擦运行，高精度角接触轴承成对使用是保证高刚性支撑的常见方案。
- 缸筒与端盖：构成电动缸的主体外壳，提供整体结构刚性，保护内部精密组件免受损伤，并作为各部件装配的基准，它们与密封系统共同形成一个洁净的封闭环境。
- 密封系统：包括防尘圈、密封圈等，主要安装在端盖与推杆的出口处，其作用是双向防护：防止外部灰尘、切屑及液体侵入；同时避免内部润滑脂泄漏，是维持内部清洁、延长使用寿命的重要屏障。
- 限位与反馈装置：内置磁环式限位开关或绝对值编码器是标准配置，限位开关提供物理行程的起点与终点安全保护；而绝对值编码器（可集成于电机或丝杠末端）能实时、无累积误差地反馈推杆的绝对位置，实现全行程的精准闭环控制，是高端精密应用的标志。
- 润滑系统：内部通常预填高性能长效润滑脂，或设计有便捷的注油嘴，用于对丝杠、轴承等运动副进行持续或定期润滑，以减少磨损、降低温升，保证运行顺滑。
工作流程：精密的内部协同
当上位控制器发出运动指令后,伺服电机随即启动，进行精确的旋转，动力通过联轴器传递至精密丝杠（如行星滚柱丝杠），驱动其旋转，丝杠的旋转运动通过螺纹啮合（在行星滚柱丝杠中，为螺纹滚柱与丝杠、螺母的复合啮合）被转换为螺母的轴向直线运动，与螺母刚性连接的推杆随之同步伸出或缩回，从而向外部负载输出精确的推力与位移，在整个过程中，轴承系统提供稳定支撑以保持精度，编码器实时反馈位置信息构成闭环控制，密封系统有效隔离内外环境，润滑系统则确保所有运动部件流畅工作。
伺服电动缸远非简单的“电动推杆”，其内部是一个融合了精密机械设计、先进伺服驱动技术、实时传感器反馈与特种材料工艺的复杂系统，从提供智能动力的伺服电机，到实现高效力转换的行星滚柱丝杠，再到保障可靠运行的轴承、密封与反馈装置，每一个组件的精密制造与系统间的无缝协同，共同铸就了伺服电动缸高精度、高可靠性、高响应的卓越性能，深入理解其内部结构，对于正确选型、高效应用以及科学维护这一精密动力执行元件，从而充分释放现代自动化设备的潜能，具有至关重要的指导意义。
