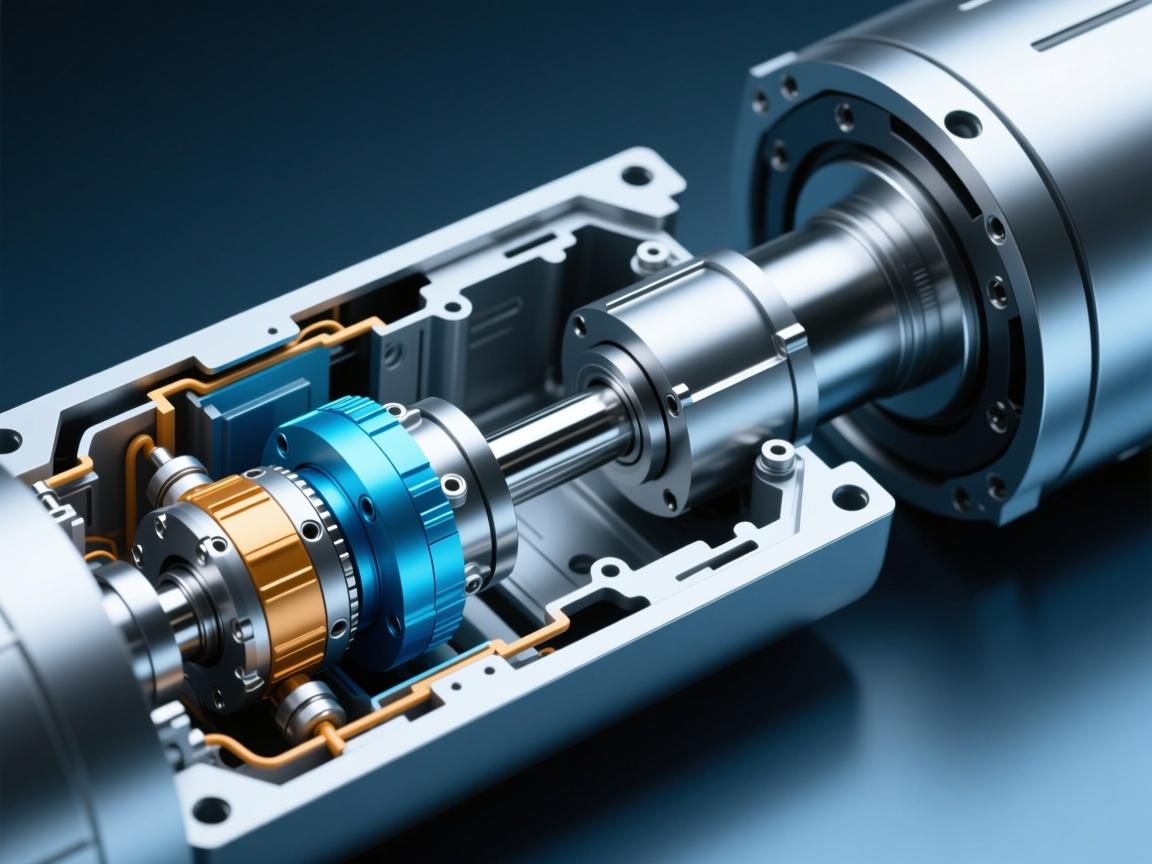

伺服电动缸内部结构详解,从核心部件到工作原理

电动缸介绍 access_alarms2025-10-23 visibility5 text_decrease title text_increase
,伺服电动缸是一种将伺服电机旋转运动精确转化为直线推力的高精度自动化执行元件,其核心结构主要由伺服电机、高精度行星滚柱或滚珠丝杠、缸筒及位置反馈装置构成。,工作时,伺服电机接收控制器的脉冲信号,产生精确的旋转扭矩,该扭矩通过联轴器或同步带驱动丝杠副(行星滚柱丝杠或滚珠丝杠)旋转,由于丝杠螺母被防转机构限制,只能进行轴向移动,从而将旋转运动转化为精准的直线往复运动,带动活塞杆伸出或缩回,最终输出可控的推力与速度,整个过程中,内置的编码器实时检测电机位置,形成闭环控制,确保达到极高的定位精度、速度稳定性和推力控制。

核心组成部分

  1. 伺服电机

    • 功能:作为系统的“动力心脏”,伺服电机接收来自控制器的指令信号,精确控制输出轴的转速、转角和转矩,是实现电动缸高精度运动控制的根本保障。
  2. 传动机构

    伺服电动缸的内部结构可视为一个高效协同的系统,主要由以下核心部件构成,

    • 功能:作为运动转换的核心,将电机的旋转运动转变为精确的直线运动,主要包括以下两种形式:
      • 丝杠传动:为目前最主流的传动方式,可进一步分为:
        • 滚珠丝杠:通过循环滚珠在丝杠螺母与丝杠轴之间滚动,实现高效、低摩擦的传动,具有传动效率高、定位精度好、使用寿命长等优点,适用于大多数通用工业场景。
        • 行星滚柱丝杠:采用螺纹滚柱进行传动,其承载能力、刚性及抗冲击性能均优于同规格的滚珠丝杠,特别适用于重载、高冲击或极端工况环境。
      • 同步带传动:在某些结构中,伺服电机通过同步带与带轮驱动丝杠运转,此类设计不仅可调整传动比,实现不同的输出速度与推力,还能优化整体布局,节省安装空间。
  3. 缸体

    • 功能:作为电动缸的“结构骨架”,通常采用高强度铝合金或钢材制造,内部为精密加工的光滑内壁,用于引导和支撑丝杠螺母或活塞杆做直线运动,并承载外部负载。
  4. 活塞杆(推杆)

    • 功能:作为直接与被驱动设备连接的输出部件,活塞杆通常由高强度合金材料制成,表面常经硬化处理(如镀硬铬),以提高耐磨性、耐腐蚀性,并将丝杠螺母的直线推力有效传递至外部负载。
  5. 轴承系统

    • 功能:用于支撑丝杠轴,承受来自径向和轴向的载荷,确保丝杠平稳、精确地旋转,同时有效降低运行摩擦与磨损,延长设备使用寿命。
  6. 位置反馈装置

    • 功能:作为实现闭环控制的关键,通常集成光电编码器或磁编码器等元件,实时精确检测电机轴或丝杠的位置与速度,并将信号反馈至伺服驱动器,驱动器据此与目标指令进行比对并修正误差,从而实现毫米级甚至微米级的高精度定位。
  7. 限位与缓冲装置

    • 功能:为保护电动缸免受机械过冲损坏,系统通常设有机械限位开关或电子软限位,在行程末端还可能配置聚氨酯等材料的缓冲结构,以平缓吸收冲击能量,降低噪音与振动,提升运行平稳性。
  8. 伺服驱动器

    • 功能:虽常作为外部单元,但实为电动缸系统的“智能大脑”,它接收来自上位控制器的脉冲、模拟量或总线指令,精确驱动伺服电机按预设轨迹运动,是保障系统整体性能的关键环节。

工作过程简述

当控制器发出运动指令后,伺服驱动器随即驱动伺服电机旋转,电机的扭矩通过联轴器或同步带传递至丝杠,丝杠的旋转运动转化为丝杠螺母的直线运动(螺母因结构限制无法转动),螺母进而带动活塞杆实现伸出或缩回动作,完成对负载的推、拉控制,在此过程中,内置编码器持续将活塞杆的实际位置反馈给驱动器,形成高响应的闭环控制系统,确保执行结果与指令高度一致。


伺服电动缸是机电一体化技术的杰出代表,从提供精准动力的伺服电机,到高效传动的高精度丝杠,再到实时反馈的控制系统,每一部件都发挥着不可或缺的作用,正是凭借这种高度集成、结构精密且运行可靠的内部设计,伺服电动缸才能在对速度、精度与负载要求极为严苛的自动化场景中脱颖而出,成为现代工业装备中不可或缺的核心执行元件。
