伺服电动缸内部结构详解，从核心部件到协同工作

，伺服电动缸是集成了伺服电机、精密传动机构与高刚性缸体的高精度模块化产品，其核心在于三大部件的协同工作：伺服电机作为“大脑”，精准提供动力与运动指令；精密滚珠丝杠或行星滚珠丝杠作为“传动核心”，将电机的旋转运动高效转化为直线运动；高强度缸筒与活塞杆则构成“执行终端”，负责直接输出推拉力。，内置的高精度编码器实时反馈位置信息，形成闭环控制，确保了极高的控制精度、稳定快速的响应以及强大的推力，整个系统在伺服驱动器的精确调配下，各部件紧密配合，最终实现了稳定、可靠且精准的直线往复运动。

伺服电动缸是一种将伺服电机与精密缸体高度集成的直线执行机构,能够将电机的旋转运动精确转化为直线位移，凭借其高精度、高响应和高可靠性，该设备广泛应用于工业自动化、航空航天、试验检测、机器人等领域，其卓越性能的核心在于精密的内部结构设计，本文将深入解析伺服电动缸的内部构造，帮助读者全面理解其工作原理与系统组成。

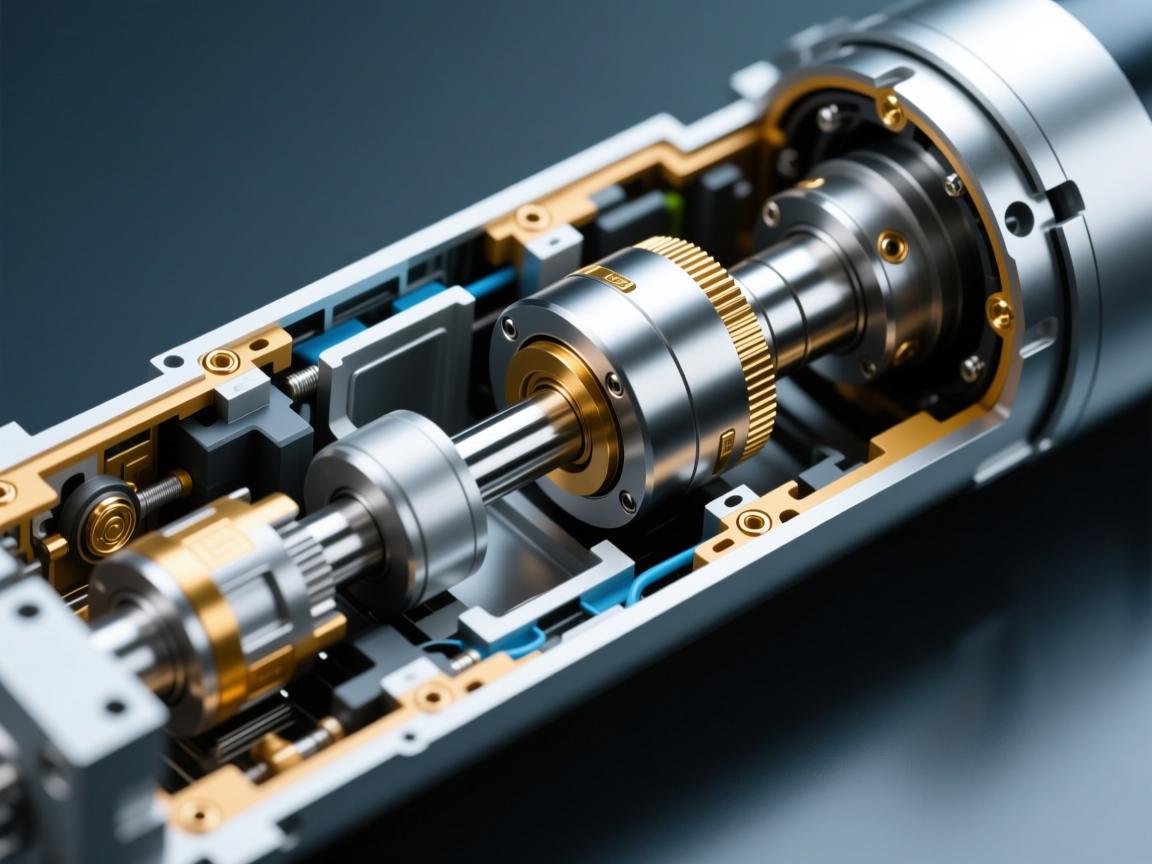

伺服电动缸的内部结构是一个高度集成的机电一体化系统,主要由以下核心部件构成：

1. 伺服电机

   • 功能：作为系统的动力源，伺服电机接收控制器的指令，输出精确的转速和扭矩，内置编码器实时反馈转子位置信息，形成闭环控制，是实现高精度运动的基础。

2. 传动机构



   • 功能：将伺服电机的旋转运动转化为直线运动，常见传动形式包括：
     • 丝杠传动：最常用的传动方式，根据性能需求可分为：
       • 滚珠丝杠：利用滚珠在丝杠与螺母之间滚动，摩擦小、效率高（通常超过90%），定位精准，适用于大多数高性能应用场景。
       • 行星滚柱丝杠：采用螺纹滚柱作为传动媒介，具备更强的承载能力、更高的刚性及更长的使用寿命，尤其适用于重载、高冲击等严苛工况。
     • 同步带传动：在某些设计中，电机通过同步带驱动丝杠，不仅可调整传动比，还能优化整机布局，提升结构设计的灵活性。

3. 缸体与活塞杆（推杆）

   • 缸体：通常采用高强度铝合金或不锈钢材料，作为电动缸的外壳，不仅提供结构支撑，还具备防护功能，内部容纳丝杠副与导向结构。
   • 活塞杆（推杆）：直接连接负载的部件，由丝杠螺母驱动进行往复直线运动，其表面常经过硬化处理，并配备防尘圈，以提高耐磨性与密封性能。

4. 轴承与支撑结构

   • 功能：用于支撑丝杠系统，承受轴向与径向载荷，确保丝杠运转平稳、低振动、低噪音，优质的角接触轴承是保证电动缸高刚性与长寿命的关键。

5. 制动器（可选）

   • 功能：在断电或紧急状态下自动锁定电机轴，防止负载因自重或外部力作用发生意外移动，确保系统安全。

6. 位置反馈装置

   • 功能：除伺服电机自带的编码器外，部分高端电动缸还会集成直线位移传感器（如磁栅尺、光栅尺），直接检测活塞杆的实际位移，与电机编码器信号共同构成全闭环控制，有效消除传动误差，实现更高精度的定位。

7. 限位开关与缓冲装置

   • 功能：通过机械式或感应式限位开关设定活塞杆的运动行程范围，防止超程损坏设备，缓冲装置（如聚氨酯缓冲垫）则在行程末端提供柔性缓冲，降低冲击与噪音。

内部结构协同工作流程

当控制器发出运动指令后,伺服电动缸的内部工作流程如下：

1. 动力输入：伺服电机根据控制信号启动，输出设定的转速与扭矩。
2. 运动转换：电机的旋转通过联轴器或同步带无间隙地传递至丝杠，丝杠的转动推动螺母（与活塞杆固定）沿轴向做直线运动。
3. 负载驱动：活塞杆将产生的直线推力或拉力传递给外部负载，完成推、拉、提升、压紧等动作。
4. 实时反馈：在整个运动过程中，电机编码器及可能的直线位移传感器持续采集位置与速度数据，并反馈至驱动器，驱动器根据反馈信号与目标指令的差异实时调节电机输出，确保运动过程的精确与平稳。

伺服电动缸的内部结构是一个集动力、传动、执行、反馈与安全保护于一体的精密系统，其性能优劣直接取决于核心部件（如丝杠类型、轴承品质、反馈装置）的选型与匹配，以及整体机械设计与制造工艺的水平，深入理解其内部结构，对于正确选型、高效应用与故障排查具有重要意义，正是这种高度集成与精密设计，使伺服电动缸成为现代高精度直线运动控制中不可或缺的核心部件。

---
