伺服电动缸内部结构详解，从核心部件到工作原理
，伺服电动缸是一种高度集成化的精密机电作动装置，其核心结构主要由伺服电机、高精度滚珠丝杠（或行星滚珠丝杠）和缸体三大部分构成，伺服电机作为动力源，接收控制器的指令信号，产生精确的旋转运动，该旋转运动通过同步带或联轴器传递给滚珠丝杠副，将其转化为精确的直线往复运动，与丝杠螺母相连的推杆在坚固的缸筒内进行伸出与收回，实现精确的位移、速度与推力控制，得益于这种将旋转运动直接转化为直线运动的“电控液压缸”式设计，伺服电动缸省去了复杂的气液管路系统，具有结构紧凑、响应迅捷、定位精准、运行平稳及易于维护等显著优势。
伺服电动缸是一种将伺服电机与丝杠一体化设计的模块化产品,能够实现高精度、高响应的直线运动，凭借其高刚性、高速度、高负载及长寿命等优势，伺服电动缸在工业自动化、航空航天、试验设备、机器人等领域得到了广泛应用，要全面把握其性能特点，关键在于深入理解其内部结构与工作原理，本文将对伺服电动缸的核心部件组成、功能原理及其对整体性能的影响进行系统解析。

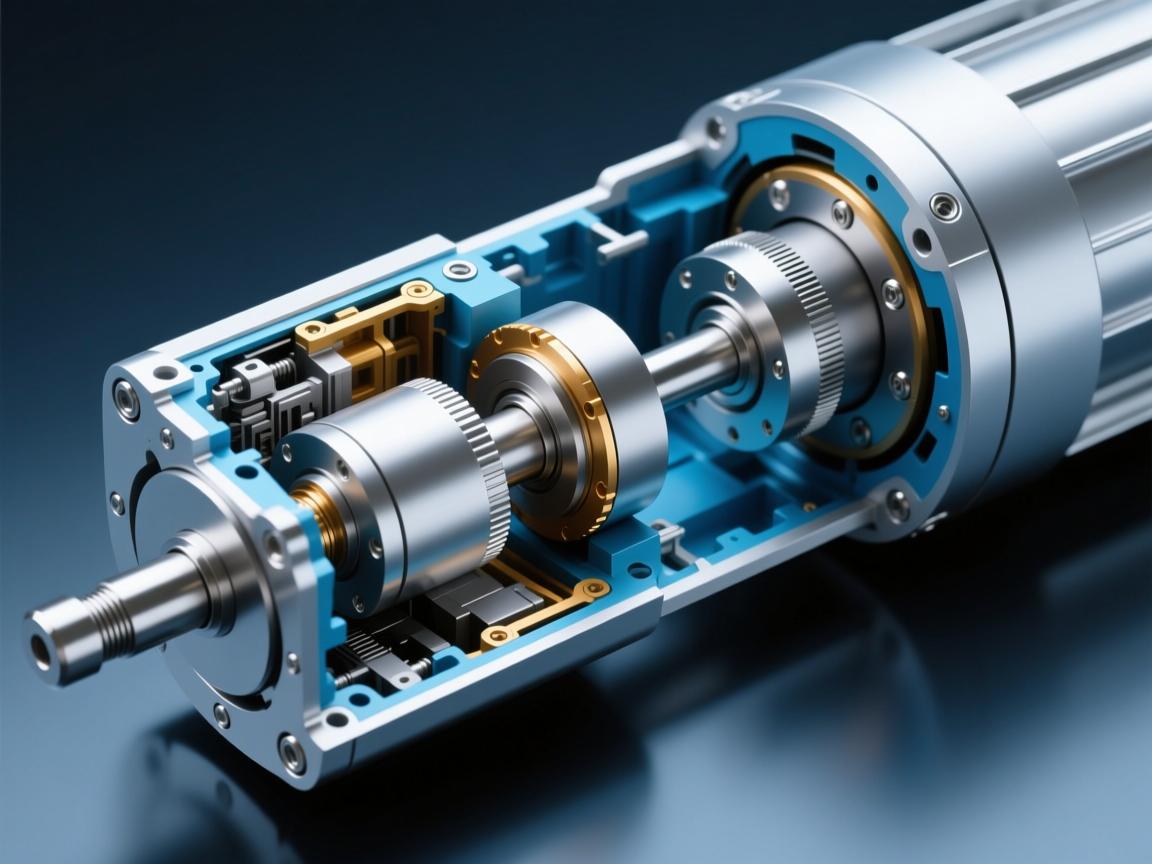

伺服电动缸的内部结构主要由以下几个关键部件构成：
-
伺服电机
伺服电机作为电动缸的动力核心，负责将电能转化为精确可控的旋转运动，通过内置编码器实现闭环控制，可精准调节转速与转角，从而确保电动缸在输出位移、推力与速度方面具备优异的动态性能。 -
传动机构（丝杠）
丝杠是实现旋转运动向直线运动转换的核心传动部件，根据不同的负载、速度与精度需求，常见的丝杠类型包括：
- 滚珠丝杠：通过滚珠在丝杠与螺母间滚动传递动力，具备传动效率高、运行平稳、寿命长等优点，适用于高速、高精度的应用场景。
- 行星滚柱丝杠：采用滚柱结构承载，具备更强的负载能力与更高的刚性，适用于重载、高冲击及频繁启停的工况。
- 梯形丝杠：摩擦传动方式，效率较低，但具备良好的自锁性能，多用于对精度要求不高、需防止反向传动的场合。
-
缸体与导向装置
缸体作为电动缸的支撑结构，通常采用高强度铝合金或钢材制造，兼具轻量化与刚性，导向装置（如直线轴承或滑动衬套）则用于确保推杆在运动过程中保持稳定，防止径向偏移与卡滞，从而提升运动精度与平稳性。 -
轴承与支撑单元
高性能轴承（如角接触轴承、推力轴承等）用于支撑丝杠并承受轴向与径向载荷，有效降低传动过程中的摩擦损失，提高整体传动效率与使用寿命。 -
位置反馈装置（编码器）
伺服电动缸通常配备旋转编码器或直线光栅尺，实时检测电机转角或推杆的实际位置，并将信号反馈至控制系统，形成高精度的闭环位置控制，确保定位准确、响应迅速。 -
制动器（可选配置）
在垂直安装或需断电定位的应用中，可加装制动装置，当电机停止供电时，制动器自动锁止，防止负载下滑，保障设备与人员安全。 -
推杆与前端附件
推杆作为电动缸的执行输出部件，直接与负载相连，前端可配置关节轴承、法兰、螺纹端等附件，以适应多种安装方式与复杂运动需求。
伺服电动缸的工作原理
伺服电机接收来自控制系统的指令信号后开始旋转,通过联轴器或同步带驱动丝杠转动，丝杠的旋转运动被转化为螺母的直线运动，进而带动推杆进行伸缩动作，编码器实时采集位置与速度信息并反馈至控制器，控制器据此对电机输出进行动态调整，从而实现精确的位移、速度与推力控制。
结构设计对性能的影响
- 高精度：采用滚珠丝杠与伺服电机组合，配合高分辨率编码器，可实现微米级重复定位精度。
- 高刚性：优化的轴承选型与缸体结构设计，使电动缸在承受大负载时仍能保持稳定，抗冲击能力强。
- 高效率：滚珠丝杠传动效率通常超过90%，远高于传统液压或气动系统，节能效果显著。
- 长寿命：关键部件采用耐磨、耐腐蚀材料，结合有效的密封设计，防止灰尘与杂质侵入，大幅延长设备使用寿命。
伺服电动缸融合了精密机械设计与智能伺服控制技术,其卓越性能源于各核心部件之间的高效协同，深入了解其内部结构，不仅有助于科学选型与合理应用，也为后续的故障诊断与维护保养提供了理论依据，随着智能制造与自动化水平的不断提升，伺服电动缸将在更多高动态、高精度应用场景中发挥关键作用。
