伺服电动缸内部结构详解，从核心部件到工作原理

，伺服电动缸是一种将伺服电机旋转运动精确转化为直线推力的高精度自动化执行元件，其核心结构主要由伺服电机、高精度行星滚柱或滚珠丝杠、缸筒及位置反馈装置构成。，其工作原理是：伺服电机接收来自控制器的脉冲信号，产生精确的旋转运动，该旋转动力通过联轴器或同步带传递给丝杠，促使丝杠上的螺母在旋转中产生轴向移动，从而推动与螺母连接的活塞杆进行伸缩，内置的编码器实时检测电机转速与位置，并反馈给控制器形成闭环控制，最终实现对电动缸推力、速度和位置的精准、可靠控制。

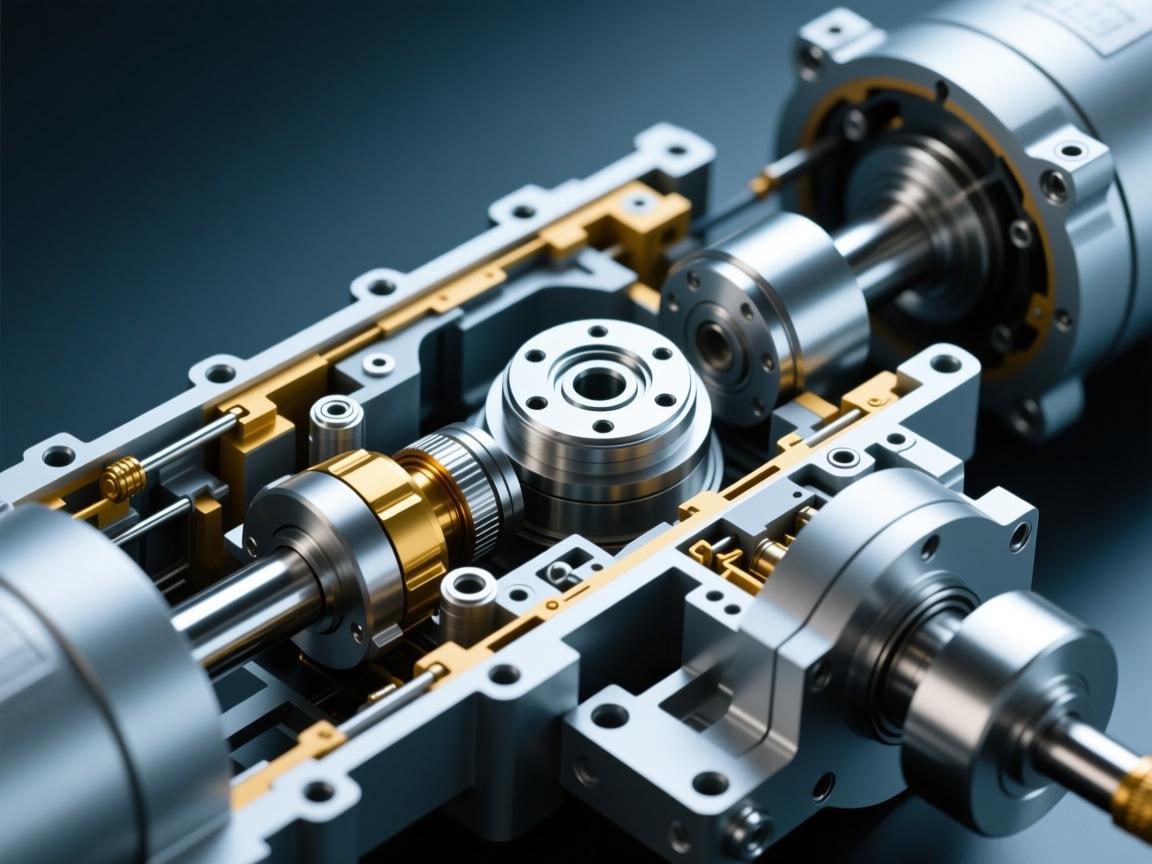

核心内部组件

伺服电机

• 功能：作为系统的“心脏”，伺服电机接收来自控制器的电信号（脉冲或模拟量），精确控制转速与转角，从而决定电动缸输出的位移、速度与推力。
• 位置：通常位于电动缸尾部，与缸体直接相连或通过联轴器传动。

传动机构

这是实现“旋转→直线”运动转换的核心部分，主要包括以下形式：

• 丝杠传动：作为最关键的传动部件，根据应用需求分为两类：
  • 滚珠丝杠：内部设有循环滚珠结构，摩擦小、效率高（可达90%以上）、精度优良、寿命长，是多数高性能电动缸的首选。
  • 行星滚柱丝杠：采用螺纹滚柱替代滚珠，具备更强的承载能力、更高的刚性及优异的抗冲击性能，适用于重载、高冲击等严苛工况。
• 同步带传动（可选配置）：在某些设计中，伺服电机与丝杠非共轴安装，而是通过同步带与皮带轮传动，这种结构可改变电机安装方向，有效节省轴向空间。

缸筒与活塞杆（推杆）

• 缸筒：作为主体支撑结构，内部容纳丝杠与螺母组件，并提供导向与密封保护，其内壁通常具备高光洁度，部分型号还设有导向套，确保运动平稳。
• 活塞杆：也称为推杆，是直接执行直线运动并输出推/拉力的部件，通常采用高强度合金材料，表面经镀硬铬等硬化处理，以提高耐磨与抗腐蚀性能。

轴承系统

• 功能：用于支撑丝杠运转，承受来自轴向与径向的复合载荷，高性能角接触球轴承通常安装在丝杠端部，确保其在高速旋转与高负载条件下仍能保持稳定运行，同时延长设备使用寿命。

位置反馈装置

• 功能：实现闭环控制的关键环节，尽管伺服电机自带编码器，但为进一步提升定位精度与系统冗余，许多电动缸内部还会集成直线位移传感器（如光栅尺、磁栅尺），该装置直接检测活塞杆的实际位置，并将信号反馈至控制器，实时修正传动链中可能存在的误差（如背隙、热变形等），从而实现微米级的高精度定位。

制动器（可选）

• 功能：在断电或紧急状态下自动锁定电机轴或传动系统，防止负载因自重或外部力作用发生意外移动，保障设备与操作人员安全，尤其适用于垂直安装场合。

限位开关与缓冲装置

• 功能：通过机械式或感应式限位开关设定活塞杆运动的物理行程范围，防止超程损坏结构，部分型号在行程末端还设有缓冲结构，以实现平稳减速，降低冲击与噪音。

---

内部工作流程简述

1. 指令输入：上位控制器向伺服驱动器发送运动指令（如目标位置、速度等）。
2. 动力驱动：伺服驱动器根据指令驱动伺服电机，输出预设的扭矩与转速。
3. 运动转换：电机旋转通过联轴器或同步带传递至丝杠，丝杠转动带动螺母（与活塞杆固连）沿轴线作直线运动。
4. 动力输出：活塞杆随螺母伸出或缩回，推动外部负载完成动作。
5. 实时反馈：电机编码器与缸内直线传感器持续监测转动角度与活塞杆实际位置，并将数据实时反馈至控制系统。
6. 闭环修正：控制器比对实际位置与目标位置，动态调整电机指令，消除误差，确保定位精准。

---

伺服电动缸是一个高度精密、高效协同的机电一体化系统，从动力源的伺服电机，到核心传动部件丝杠，再到保障精度与安全的轴承、反馈与制动系统，每一部件都发挥着不可或缺的作用，正是这种高度集成的内部结构，赋予了电动缸高精度、高响应、高刚性及长寿命等卓越性能，使其成为现代自动化与精密控制领域中不可或缺的关键执行元件。

---
